модель 2000 года
- Модель PANTERA 580
- Код модели PANTERA 580 EFI (S2000PTDAAUS)

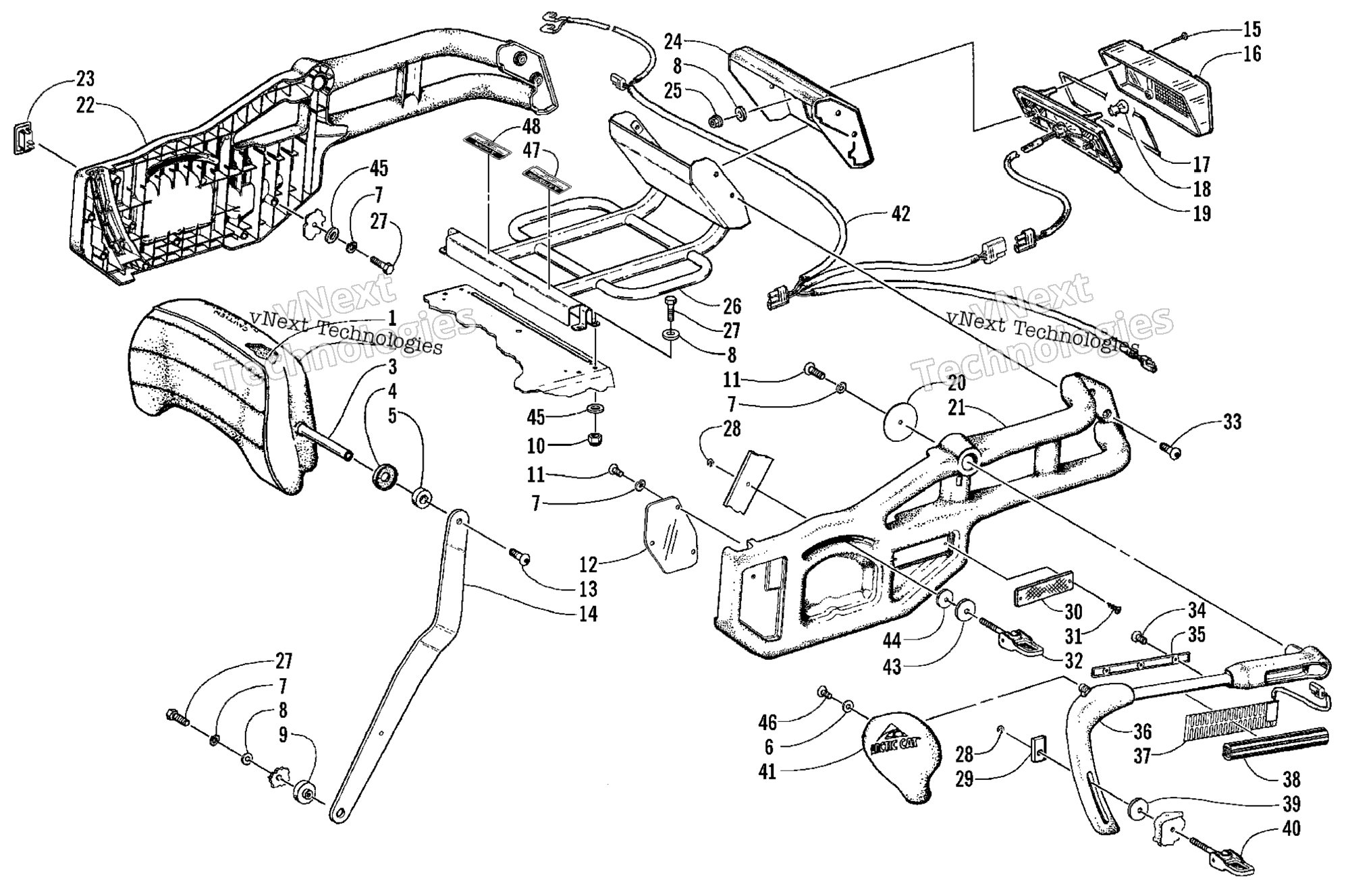

Схема Backrest и Taillight узла для PANTERA 580 EFI (S2000PTDAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Backrest w/Cover (inc. 2) art. 0716-737
По запросу
2
Cover, Backrest art. 0716-739
По запросу
3
Axle, Inner Carriage art. 0114-163
По запросу
4
Washer, Cup art. 0723-003
По запросу
5
Block, Tension - Backrest art. 0616-547
По запросу
6
Washer art. 0123-802
от 110 ₽
7
Шайба гроверная Arctic Cat art. 8051-217
от 882 ₽
8
Washer art. 8050-212
По запросу
9
Spacer, Backrest Adjuster art. 1606-903
По запросу
10
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
11
Screw, Machine art. 8017-580
По запросу
12
Retainer, Handhold - Passenger - Painted Black art. 2706-129
По запросу
13
Screw, Machine art. 0623-566
По запросу
14
ARM,ADJ BACKREST-LH-PTD BLK art. 2706-127
По запросу
14
ARM,ADJ BACKREST-RH-PTD BLK art. 2706-126
По запросу
15
Screw, Retaining art. 0609-093
По запросу
16
Стекло заднего фонаря art. 0609-090
По запросу
17
Gasket, Taillight Lens art. 0609-092
По запросу
18
Лампочка Arctic Cat art. 0109-460
от 221 ₽
19
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
20
Retainer, Handhold - Painted Black art. 2706-128
По запросу
21
Bracket, Backrest/Rack - Left art. 1606-683
По запросу
22
Bracket, Backrest/Rack - Right art. 1606-682
По запросу
23
Switch, Handwarmer - Passenger art. 0609-370
По запросу
24
Cover, Taillight art. 1606-689
По запросу
25
Nut art. 0623-038
от 110 ₽
26
Bracket, Mounting - Rack/Taillight art. 0716-992
По запросу
27
Screw, Cap art. 8002-042
По запросу
28
E-Ring art. 0623-826
По запросу
29
Гайка Arctic Cat art. 0623-850
от 1 491 ₽
30
Reflector - Red art. 0606-029
По запросу
31
Clip, Retaining art. 0623-269
По запросу
32
Lever, Quick-Release - Backrest art. 1606-819
По запросу
33
Screw, Machine art. 1623-689
По запросу
34
Screw, Self-Tapping art. 0623-727
По запросу
35
Retainer, Handgrip - Passenger art. 1606-772
По запросу
36
Handhold, Passenger - Left art. 1606-685
По запросу
36
Handhold, Passenger - Right art. 1606-684
По запросу
37
Element, Handwarmer - Passenger art. 0609-476
По запросу
38
Handgrip, Passenger Handhold art. 1606-771
По запросу
39
Washer, Friction art. 0623-837
По запросу
40
Lever, Quick-Release - Handhold art. 1606-688
По запросу
41
Deflector, Wind - Right art. 1606-238
По запросу
41
Deflector, Wind - Left art. 1606-239
По запросу
42
Harness, Handwarmer - Passenger art. 0686-623
По запросу
43
Washer art. 0623-842
По запросу
44
Washer, Friction art. 0623-838
По запросу
45
Washer art. 8050-222
По запросу
46
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
47
Decal, Caution ? Max Payload art. 1611-569
По запросу
48
Decal, Caution ? Max Payload art. 1611-568
По запросу
