модель 2000 года
- Модель PANTERA 580
- Код модели PANTERA 580 EFI (S2000PTDAAUS)

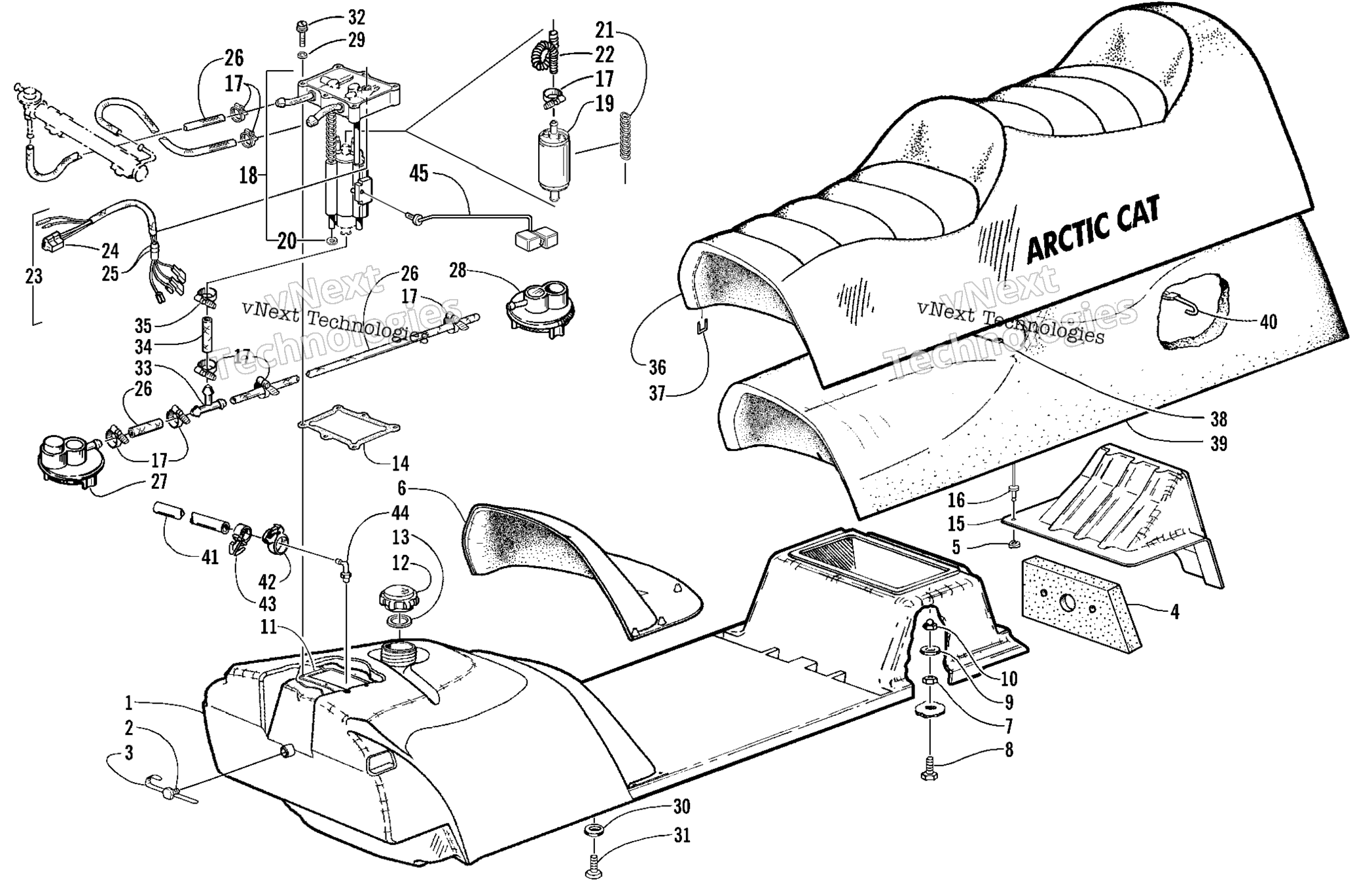

Схема топливный бак и топливный насос Assemblies для PANTERA 580 EFI (S2000PTDAAUS)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 0718-819
По запросу
1
Tank, Gas/Seat-Base (inc. 2-3 and 44) art. 0770-445
По запросу
2
Plug, Gas Tank art. 0670-243
По запросу
3
Tape, Teflon art. 0670-289
По запросу
4
Foam, Seat-Base/Taillight art. 0617-098
По запросу
5
Washer, Flat art. 0123-149
По запросу
6
Insert, Seat Foam art. 1606-612
По запросу
7
Nut, Lock art. 8041-366
По запросу
8
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
9
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
10
Nut, Cap art. 0123-108
По запросу
11
Ring, Retaining art. 0670-409
По запросу
12
Cap, Oil Tank-WSeal (inc. 13) art. 0670-341
от 442 ₽
Аналог
1 452 ₽
Требуется 1 шт.
Подписаться
13
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
14
Gasket, Fuel Pump art. 0670-937
По запросу
15
Extension, Toolbox art. 1606-191
По запросу
16
Rivet art. 8061-428
По запросу
17
Clamp, Hose art. 0623-373
По запросу
18
Fuel Pump Assembly (inc. 19-25) art. 0770-407
По запросу
19
Pump, Fuel - Assembly art. 3005-268
По запросу
20
Ring, Retaining art. 0670-232
По запросу
21
Spring, Fuel Pump Assembly art. 0670-316
По запросу
22
Hose, Fuel Pump - Top art. 0670-315
По запросу
23
Harness, Fuel Pump (inc. 24-25) art. 0670-984
По запросу
24
Connector, Harness art. 0670-380
По запросу
25
O-Ring art. 0670-381
По запросу
26
Hose, Fuel - 10 ft art. 0610-075
По запросу
27
KIT,FUEL PICKUP art. 0770-731
По запросу
28
PICKUP, FUEL-(MP12)SMALL NONVENTED art. 1670-619
По запросу
29
Washer, Nylon art. 0623-371
По запросу
30
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
31
Screw, Self-Tapping art. 0623-309
По запросу
32
Screw, Machine art. 0623-521
По запросу
33
T-Fitting art. 0670-235
По запросу
34
Hose, Gasline art. 0670-559
По запросу
35
Clamp - 5/16-3/4 Diameter art. 0623-028
По запросу
36
Cover, Seat art. 1706-083
По запросу
37
Staple art. 0624-528
По запросу
38
Wire, Seat art. 1606-150
По запросу
39
Foam, Seat Cushion art. 0716-991
По запросу
40
Wire, Seat art. 0606-057
По запросу
41
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
41
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
42
Хомут Arctic Cat art. 0623-063
от 683 ₽
43
Clip, Routing Optional art. 0623-101
По запросу
44
VENT,GAS TANK art. 0670-572
По запросу
45
Arm, Float - Assembly - Fuel Pump art. 1670-082
По запросу
