модель 2000 года
- Модель PANTERA 580
- Код модели PANTERA 580 EFI (S2000PTDAAUS)

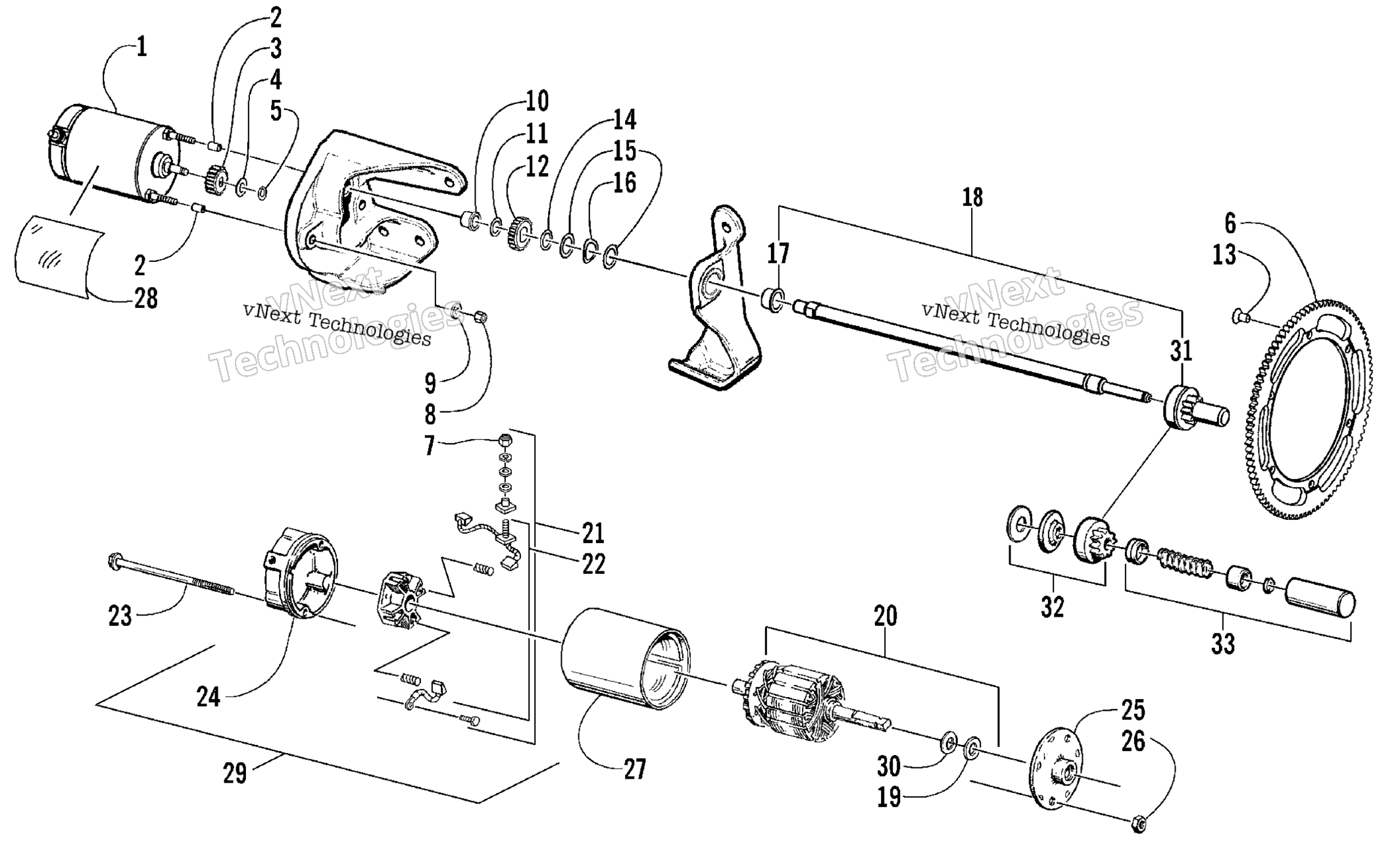

Схема электрооборудования Start - Starter Motor Assembly для PANTERA 580 EFI (S2000PTDAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
MOTOR,STARTER (inc. 22-30) art. 0645-578
от 1 162 ₽
2
Sleeve art. 0645-106
По запросу
3
Gear, Primary art. 0645-289
По запросу
4
Washer, Spring art. 0623-336
По запросу
5
Ring, Snap art. 0645-130
По запросу
6
RING GEAR,ELECTRIC START-LW art. 0645-329
По запросу
7
Гайка Arctic Cat art. 0623-122
от 221 ₽
8
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
9
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
10
Втулка Arctic Cat art. 0645-108
от 3 675 ₽
11
Шайба Arctic Cat art. 0645-127
от 168 ₽
12
GEAR, ES-20T FX SECONDARY art. 0645-290
По запросу
13
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
14
Ring, Snap art. 0645-256
По запросу
15
Washer, Thrust art. 0645-254
По запросу
16
Washer, Wave art. 0645-255
По запросу
17
Bushing, Starter Motor Shaft art. 0645-213
По запросу
18
Shaft, Starter Motor - Assembly (inc. 31-33) art. 0745-095
По запросу
19
Washer, Thrust art. 0645-293
По запросу
20
Armature Assembly art. 0645-146
По запросу
22
Kit, Brush & Springs art. 0645-275
По запросу
23
Through-Bolt art. 0645-128
По запросу
25
Cap, Motor w/Bushing art. 0745-367
По запросу
26
Nut, Lock art. 0623-036
По запросу
28
Tape, Foil art. 0619-230
По запросу
29
COMM CAP, ES MOTOR-W/ HD BRUSHES (inc. 7, 21-22, and 24) art. 0645-285
По запросу
30
Washer, Wave art. 0645-131
По запросу
31
Ремкомплект бендикса стартера Arctic Cat art. 0745-224
от 2 610 ₽
32
Шестерня бендикса стартера 9 зубьев Arctic Cat art. 0637-265
от 2 610 ₽
33
Pinion Stopper - Assembly art. 0645-186
По запросу
