модель 2000 года
- Модель ZR440
- Код модели ZR 440 SNO PRO (S2000ZRBPRUSG)

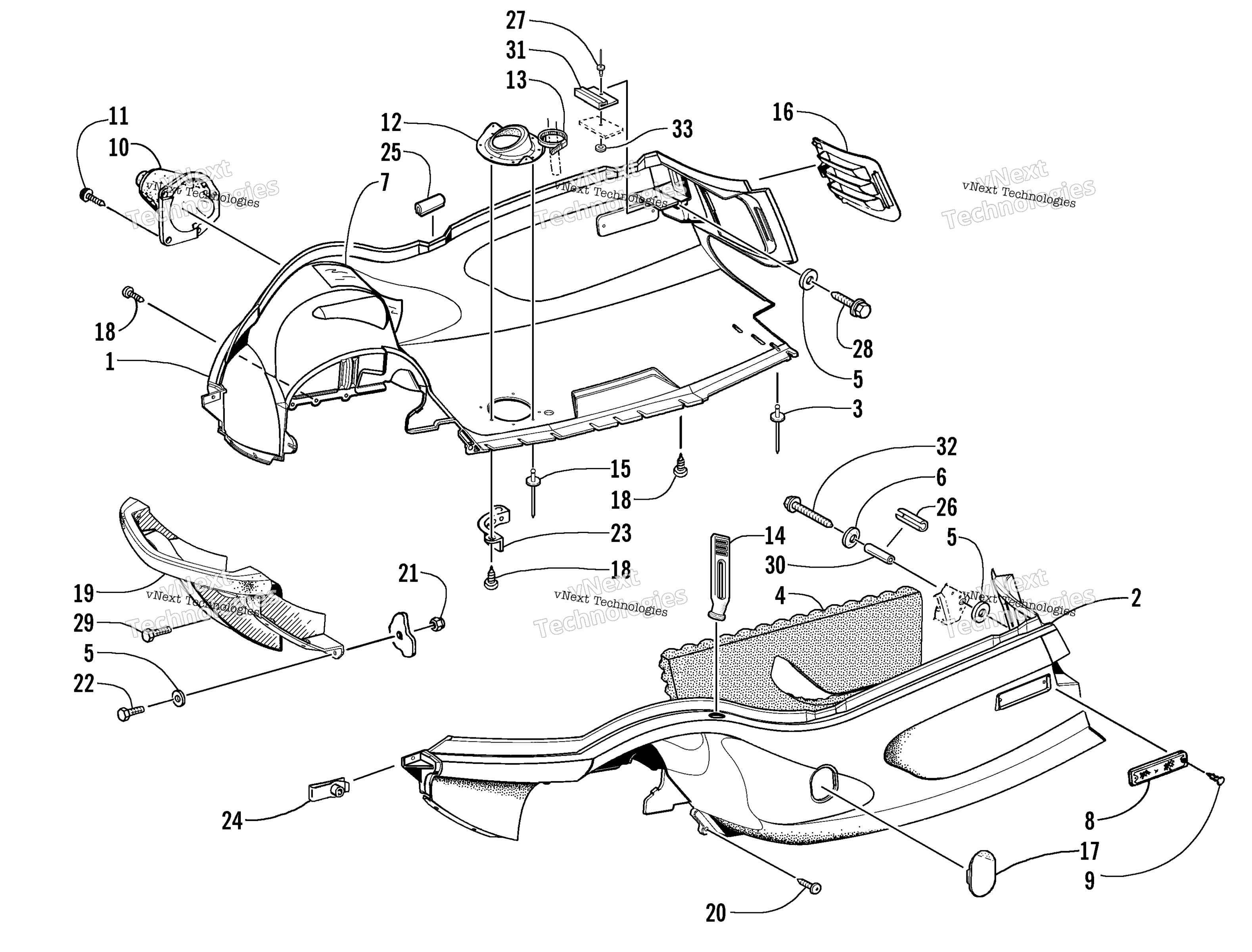

Схема Belly поддон узла для ZR 440 SNO PRO (S2000ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right art. 1706-132
По запросу
2
Belly Pan - Left art. 1706-133
По запросу
3
Клепка art. 8061-508
По запросу
4
Foam, Belly Pan - Left art. 0617-315
По запросу
5
Washer art. 8050-222
По запросу
6
Washer, Cup art. 0123-765
По запросу
7
Foil, Protective art. 0619-206
По запросу
8
Reflector, Front Amber art. 0606-526
По запросу
9
Clip, Retaining art. 0623-269
По запросу
10
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
10
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
11
Screw, Self-Tapping art. 0623-564
По запросу
12
Plate, Exhaust Outlet art. 1612-267
По запросу
13
Tie, Cable - 4 in. art. 0123-811
По запросу
14
Фиксатор капота Arctic Cat art. 1606-930
от 451 ₽
15
Клепка art. 8061-508
По запросу
16
Louver, Air-Intake - Left Black art. 1606-045
По запросу
16
Louver, Air-Intake - Right Black art. 1606-044
По запросу
17
Заглушка боковой панели Arctic Cat art. 1606-767
По запросу
18
Винт Arctic Cat art. 2623-164
от 368 ₽
19
Бампер передний черный Arctic Cat Bearcat WT / 660 art. 2606-224
По запросу
20
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
21
Nut, Lock art. 8041-366
По запросу
22
Screw, Cap art. 8002-039
По запросу
23
Deflector, Exhaust Outlet art. 0712-879
По запросу
24
U-Nut art. 0623-427
По запросу
25
KIT, HOOD,UPDATE art. 0637-204
По запросу
26
Clip, Retaining art. 0623-879
По запросу
27
Rivet art. 8061-428
По запросу
28
Screw, Self-Tapping art. 0623-647
По запросу
29
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
30
Tube, Spacer - Belly Pan art. 2606-093
По запросу
31
Clip, Retaining art. 0623-880
По запросу
32
Screw, Self-Tapping art. 0623-878
По запросу
