модель 2000 года
- Модель ZR440
- Код модели ZR 440 SNO PRO (S2000ZRBPRUSG)

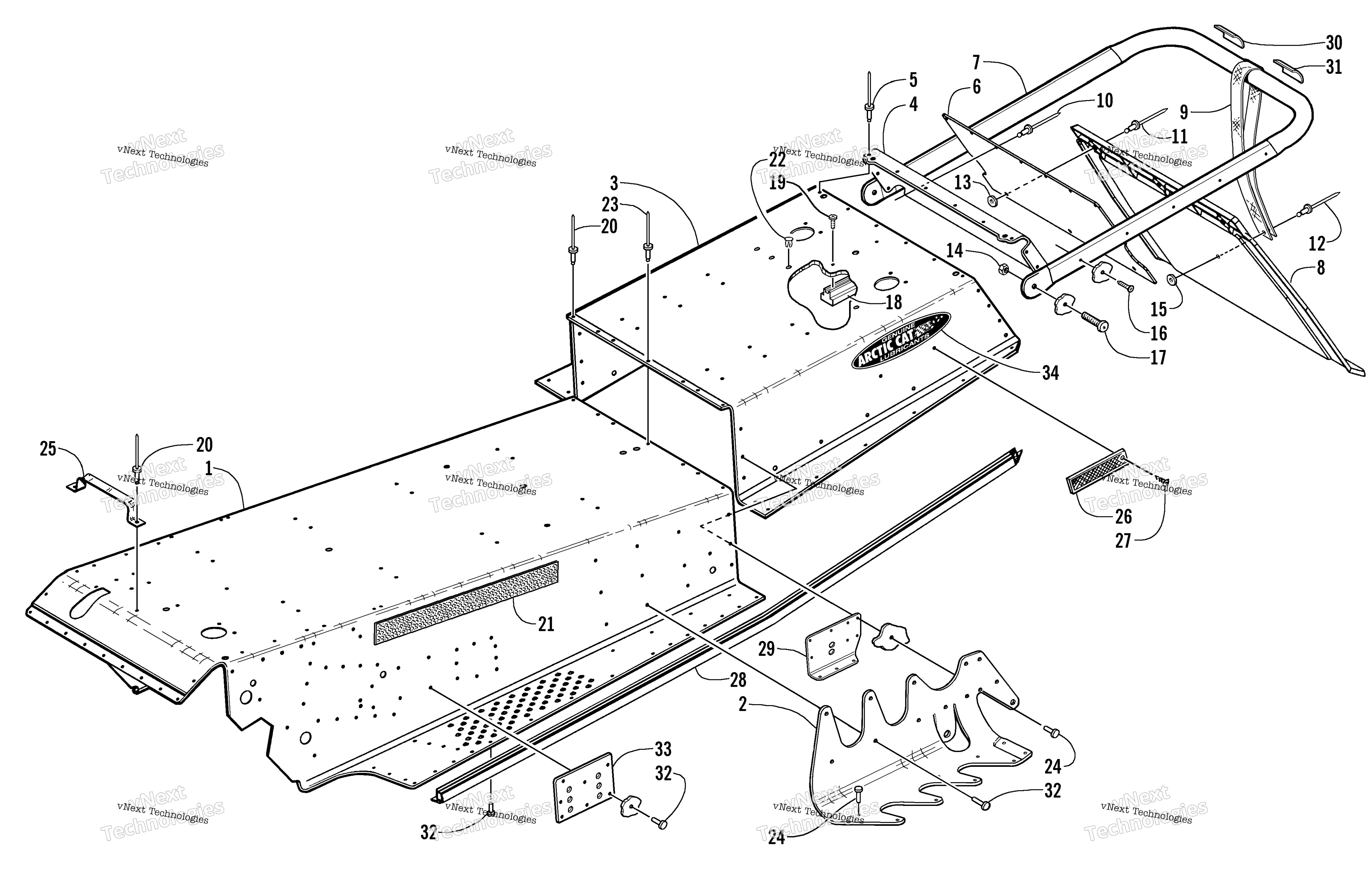

Схема tunnel и задний Bumper для ZR 440 SNO PRO (S2000ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
TUNNEL ASSY-PTD BLK (inc. 2-3) art. 1718-718
По запросу
2
BRKT,REAR SUSP MTG-RH PTD BLK art. 1706-926
По запросу
2
BRKT,REAR SUSP MTG-LH PTD BLK art. 1706-927
По запросу
3
Extension, Tunnel - Formed art. 2706-139
По запросу
4
Plate, End - Rear Tunnel art. 1606-662
По запросу
5
Rivet, Solid art. 0123-418
По запросу
6
Plastic Extension art. 1606-713
По запросу
7
BUMPER,REAR-PTD BLK art. 2706-048
По запросу
8
Snowflap art. 1706-005
По запросу
9
Strap, Snowflap art. 1606-712
По запросу
10
Rivet art. 8061-506
По запросу
11
Rivet art. 8060-808
По запросу
12
Заклепка Arctic Cat art. 8061-708
от 168 ₽
13
Washer art. 0623-759
По запросу
14
Nut, Lock art. 8041-366
По запросу
15
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
16
Винт Arctic Cat art. 2623-164
от 368 ₽
17
SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 BLK Z art. 8017-610
По запросу
18
Protector, Tunnel art. 2606-075
По запросу
19
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
20
Rivet art. 0623-166
По запросу
21
Velcro Hook art. 1706-162
По запросу
22
Plug, Hole art. 0623-167
По запросу
23
Rivet art. 8061-706
По запросу
24
Rivet art. 0623-806
По запросу
25
Bracket, Hose Hold-Down - Painted Black art. 0707-710
По запросу
26
Reflector - Red art. 0606-029
По запросу
27
Clip, Retaining art. 0623-269
По запросу
28
Roll, Tunnel - Left art. 2706-161
По запросу
28
Roll, Tunnel -Right art. 2706-160
По запросу
29
PLATE,BACKING-RH-REAR SUSP-PTD BLK art. 2706-124
По запросу
29
PLATE,BACKING-LH-REAR SUSP-PTD BLK art. 2706-125
По запросу
30
Decal, Warning - Towing art. 1611-567
По запросу
31
Decal, Warning - Towing art. 1611-566
По запросу
32
Rivet, Solid art. 0623-072
По запросу
33
PLATE, BODY-REINFORCEMENT-PTD BLK art. 2706-116
По запросу
34
Decal, "Genuine Arctic Cat Lubricants" art. 3611-888
По запросу
