модель 2000 года
- Модель ZR440
- Код модели ZR 440 SNO PRO (S2000ZRBPRUSG)

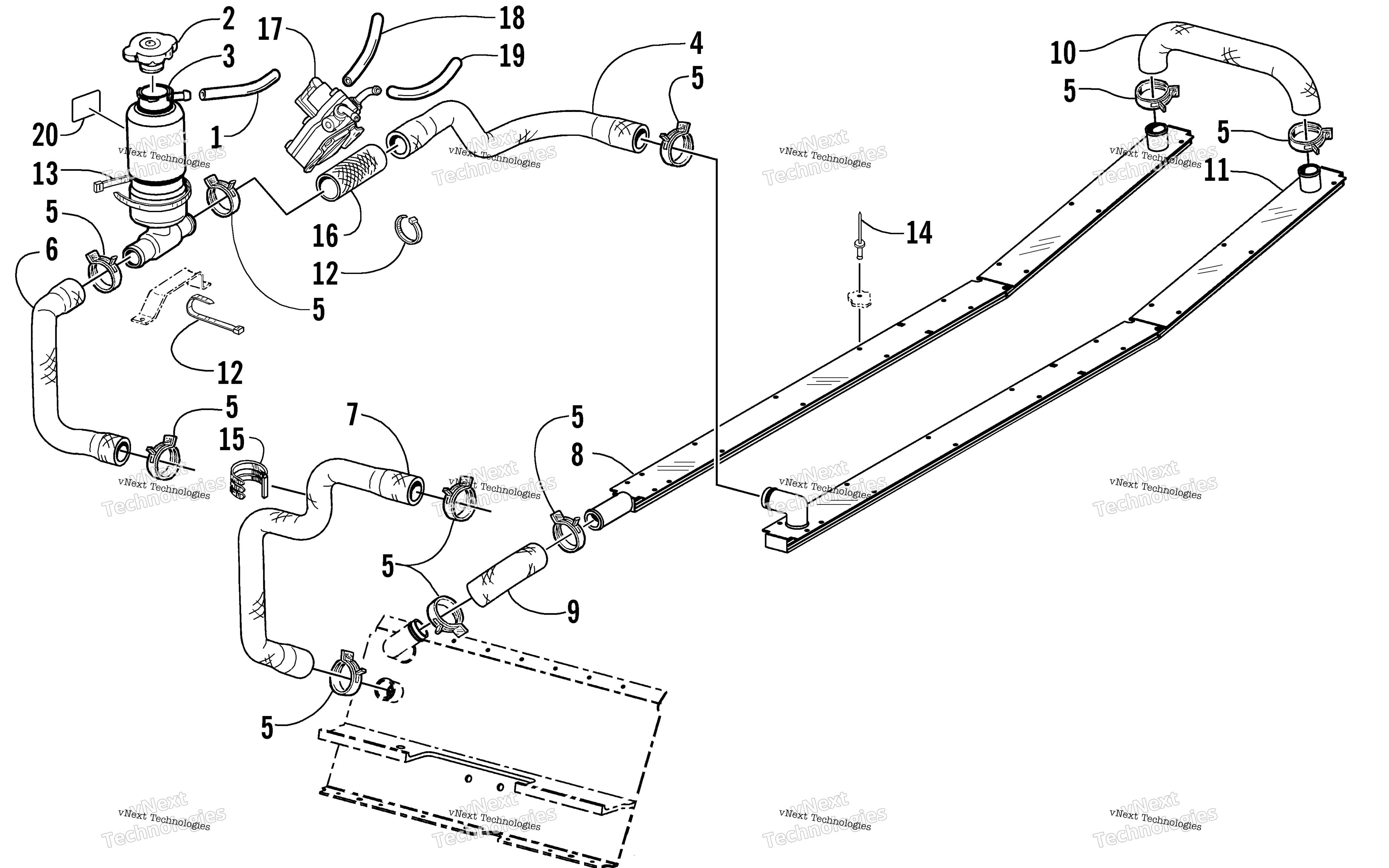

Схема системы охлаждения Assembly для ZR 440 SNO PRO (S2000ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
1
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
2
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
3
Tank, Coolant art. 1606-396
По запросу
4
Hose, Coolant - Left Heat Exchanger/ Coolant Tank art. 0610-337
По запросу
5
Clamp, Hose art. 0623-736
По запросу
6
Hose, Coolant - Coolant Tank/Engine art. 0610-335
По запросу
7
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-336
По запросу
8
Heat Exchanger - Right Tube art. 1706-122
По запросу
9
Hose, Coolant - Front Heat Exchanger/Rear Heat Exchanger art. 0610-244
По запросу
10
Hose, Coolant - Rear art. 0610-361
По запросу
11
Heat Exchanger - Left Tube art. 0716-757
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Tie, Cable - Reusable art. 0623-751
По запросу
14
Заклепка Arctic Cat art. 8060-706
от 116 ₽
15
Tie, Cable - Triple art. 0623-540
По запросу
16
Protector, Hose - Nylon art. 0610-420
По запросу
17
Pump, Fuel art. 1670-162
По запросу
18
Hose, Impulse - 25’ art. 0610-007
По запросу
19
Hose, Gas Line - 25’ art. 0610-008
По запросу
19
Hose, Gas - 100 ft art. 0610-017
По запросу
20
Decal, Fill Level - Coolant Tank art. 2611-758
По запросу
