модель 2000 года
- Модель ZR700
- Код модели ZR 700 (BLACK) (S2000ZRFAAUSB)

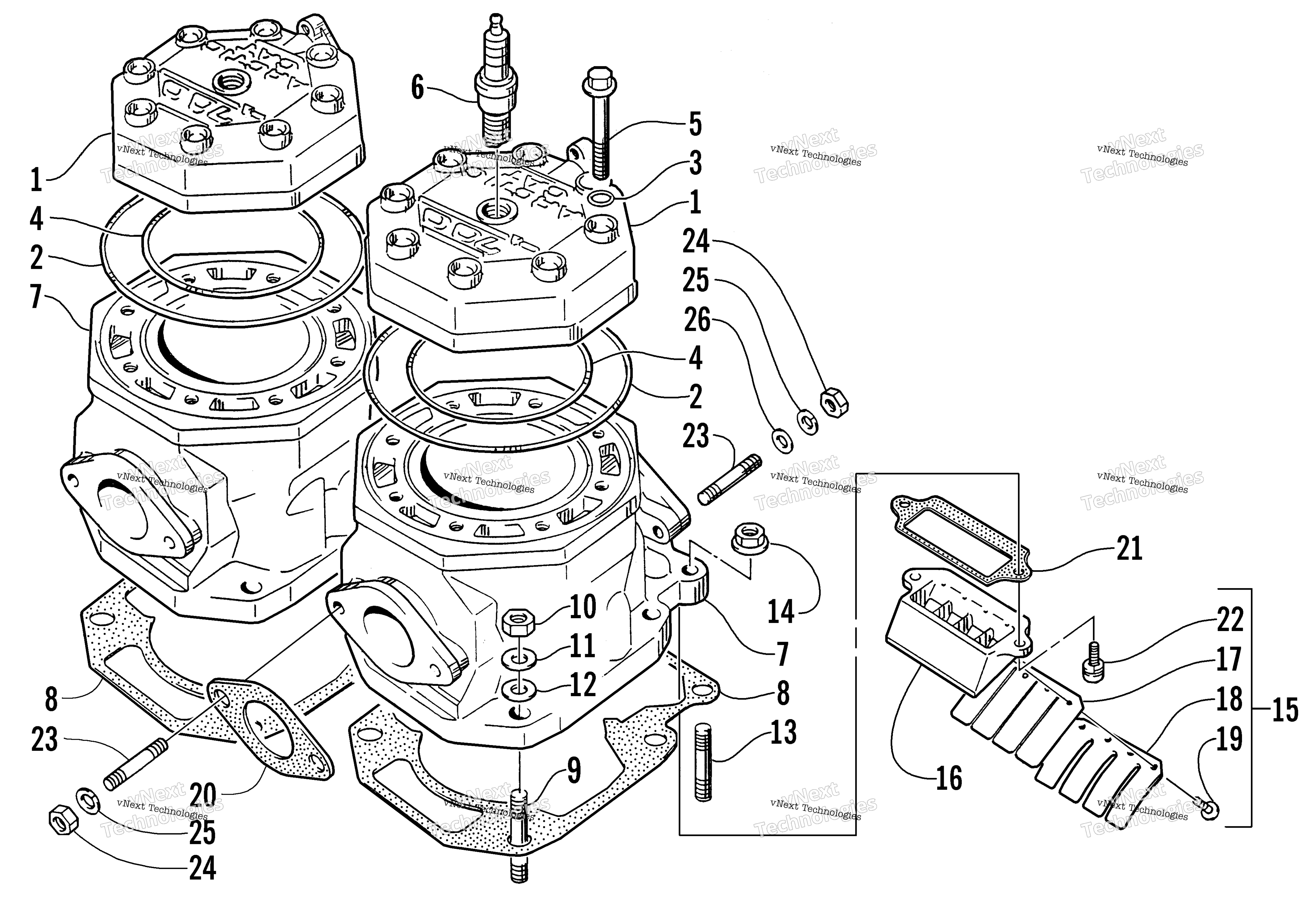

Схема цилиндра And Head Assembly для ZR 700 (BLACK) (S2000ZRFAAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Head, Cylinder art. 3003-757
По запросу
2
O-Ring, Head - Outer art. 3003-334
По запросу
3
Уплотнительное кольцо болта art. 3003-227
от 5 110 ₽
Аналог
5 110 ₽
Требуется 16 шт.
4
O-Ring art. 3003-335
от 7 319 ₽
5
Bolt art. 3007-408
По запросу
6
Plug, Spark art. 0217-709
от 690 ₽
7
Cylinder art. 3004-458
По запросу
8
Gasket, Cylinder art. 3003-599
По запросу
9
Bolt, Stud - 10 mm art. 3005-207
По запросу
10
Nut,10MM art. 3004-989
По запросу
11
Lock Washer art. 3007-424
По запросу
12
Washer art. 3007-410
По запросу
13
BOLT,STUD art. 3007-520
По запросу
14
Nut art. 3007-390
По запросу
15
VALVE ASSY,REED art. 3003-797
По запросу
17
. Valve, Reed art. 3003-457
По запросу
18
STOPPER (USE 3003-797 ASSY) art. 3003-798
По запросу
19
Screw Set art. 3004-422
По запросу
20
Прокладка выпускного коллектора Arctic Cat art. 3003-503
от 371 ₽
Аналог
5 110 ₽
Требуется 2 шт.
21
GASKET, REED VALVE-NON ASBESTOS art. 3004-134
По запросу
22
Screw art. 3005-629
По запросу
23
Bolt, Stud art. 3007-415
По запросу
24
Nut art. 3007-416
По запросу
25
Washer, Lock, 8MM art. 3004-280
По запросу
26
Washer art. 3423-204
По запросу
