модель 2000 года
- Модель ZR700
- Код модели ZR 700 (BLACK) (S2000ZRFAAUSB)

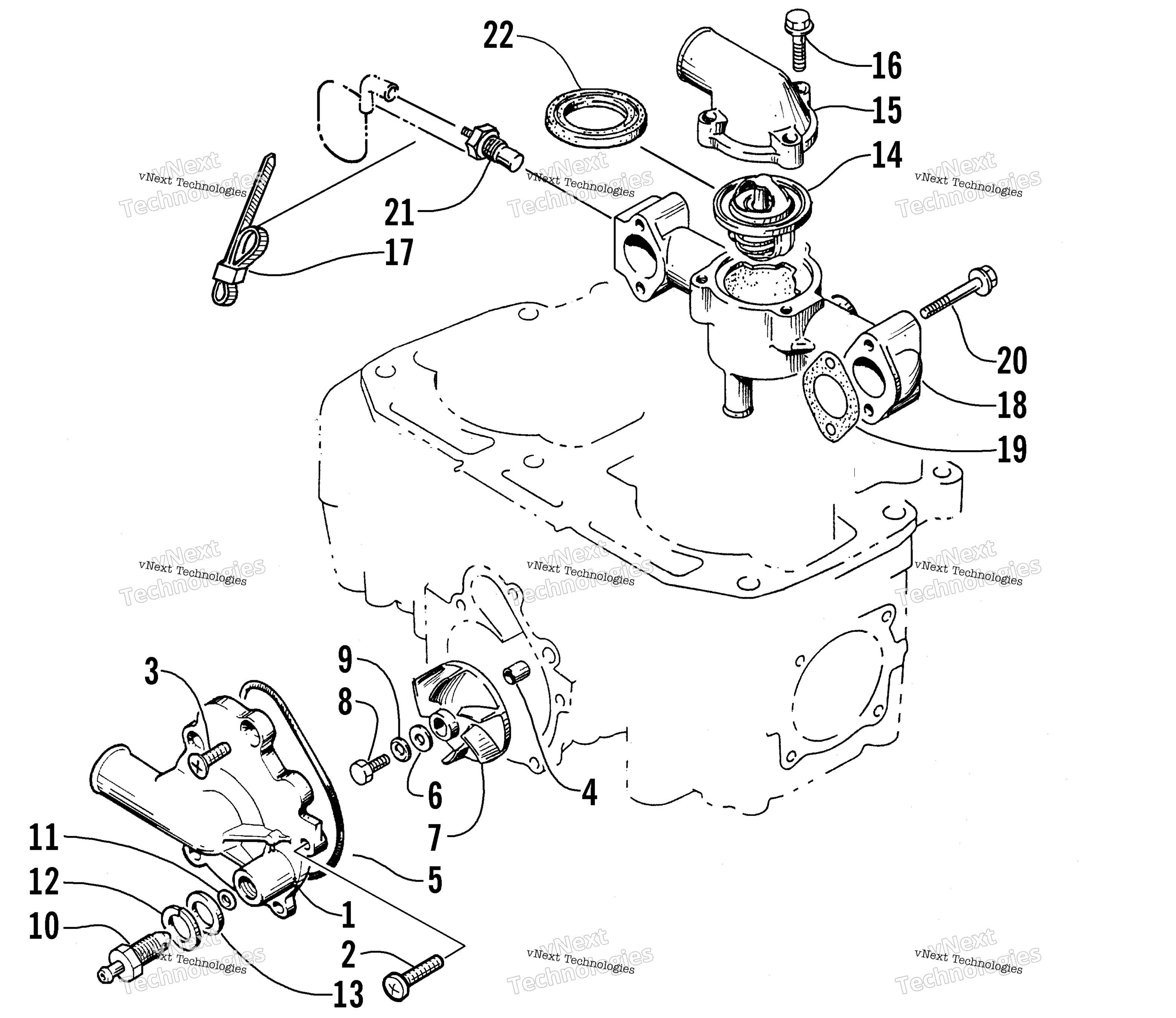

Схема системы охлаждения Pump And Thermostat для ZR 700 (BLACK) (S2000ZRFAAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
CASE, WATER PUMP art. 3005-519
По запросу
2
SCREW art. 3007-555
По запросу
3
Screw art. 3007-440
По запросу
4
Pin art. 3005-206
По запросу
5
O-Ring, Case art. 3003-372
от 4 898 ₽
Аналог
Ремкомплект помпы охлаждения Sledex для Arctic Cat 700
art. 10-721267
4 898 ₽
Требуется 1 шт.
6
Washer art. 3003-432
По запросу
7
Impeller, Water Pump art. 3005-697
По запросу
8
Bolt, Shaft art. 3003-426
По запросу
9
Washer, Shaft art. 3003-431
По запросу
10
DRAIN,WATER art. 3003-618
По запросу
11
O-Ring art. 3005-226
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 1 шт.
12
Washer, Lock art. 3004-472
По запросу
13
Washer - 12 mm art. 3007-716
По запросу
14
THERMOSTAT, WATER art. 3004-964
По запросу
15
Cap, Thermostat art. 3003-924
По запросу
16
Bolt art. 3007-380
По запросу
17
Cable, Tie - Double Loop art. 0623-285
По запросу
18
Manifold, Thermostat art. 3005-486
По запросу
19
GASKET, THERMOSTAT MANIFOLD art. 3004-260
По запросу
20
Bolt art. 3007-411
По запросу
21
Sensor, Heat - L/C art. 0720-011
По запросу
22
Gasket, Thermostat art. 3003-495
По запросу
Другие схемы модели
Система охлаждения Pump And Thermostat
