модель 2000 года
- Модель ZR700
- Код модели ZR 700 (BLACK) (S2000ZRFAAUSB)

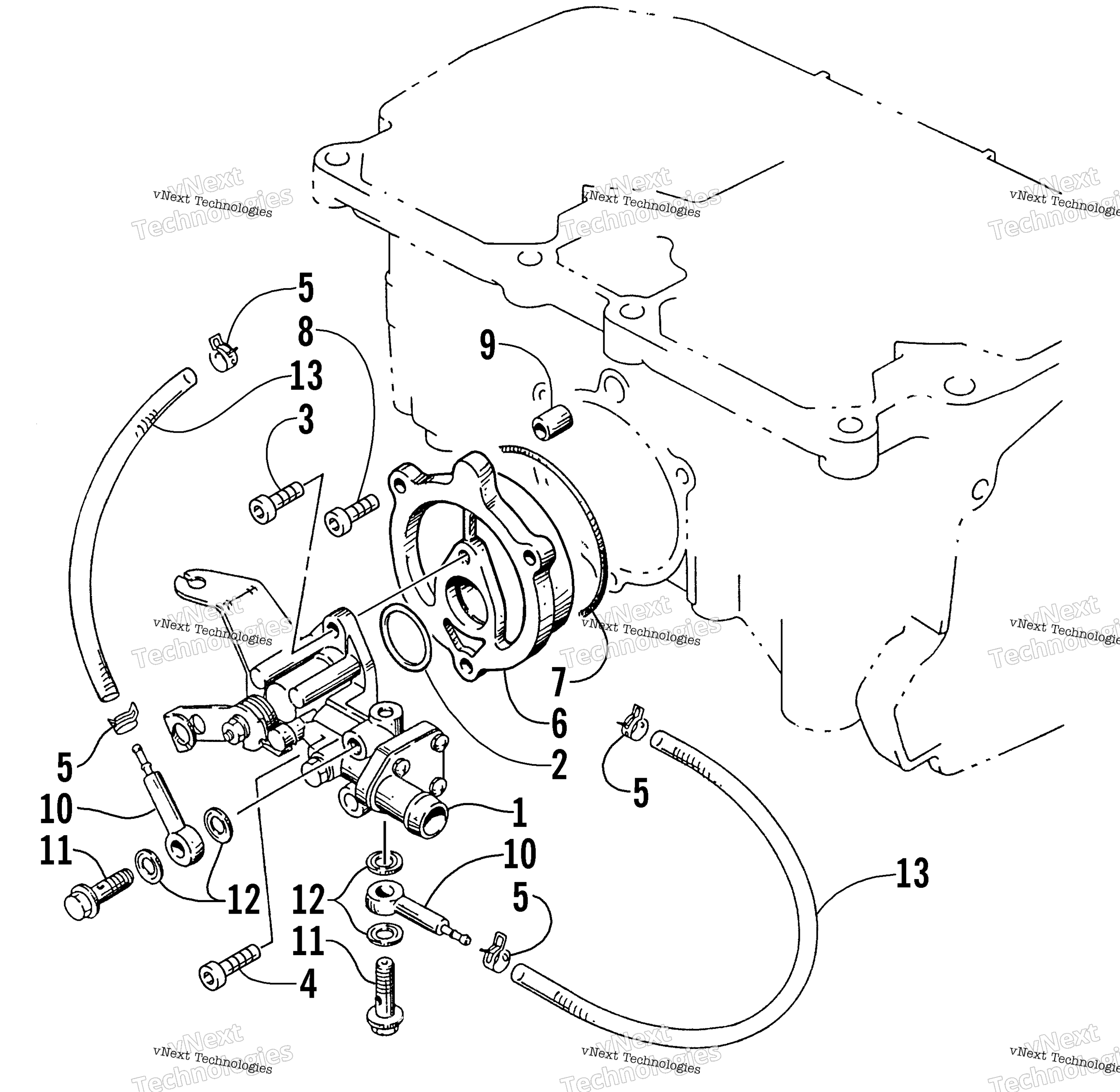

Схема масляного насоса для ZR 700 (BLACK) (S2000ZRFAAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assembly art. 3005-484
По запросу
2
Кольцо Arctic Cat art. 3008-030
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
3
Screw art. 3007-689
По запросу
4
Screw, Machine art. 3004-432
По запросу
5
Clamp, Hose art. 3008-037
По запросу
6
Retainer, Oil Pump Shaft art. 3004-449
По запросу
7
O RING art. 3004-529
По запросу
8
SCREW art. 3007-555
По запросу
9
Pin, Case art. 3002-012
По запросу
10
Check Valve art. 3003-217
По запросу
11
Bolt, Union art. 3004-346
По запросу
12
Washer, Driven art. 3402-009
По запросу
13
Hose art. 3008-035
По запросу
