модель 2001 года
- Модель Pantera 1000
- Код модели PANTERA 1000 (S2001PTLCAUSL)

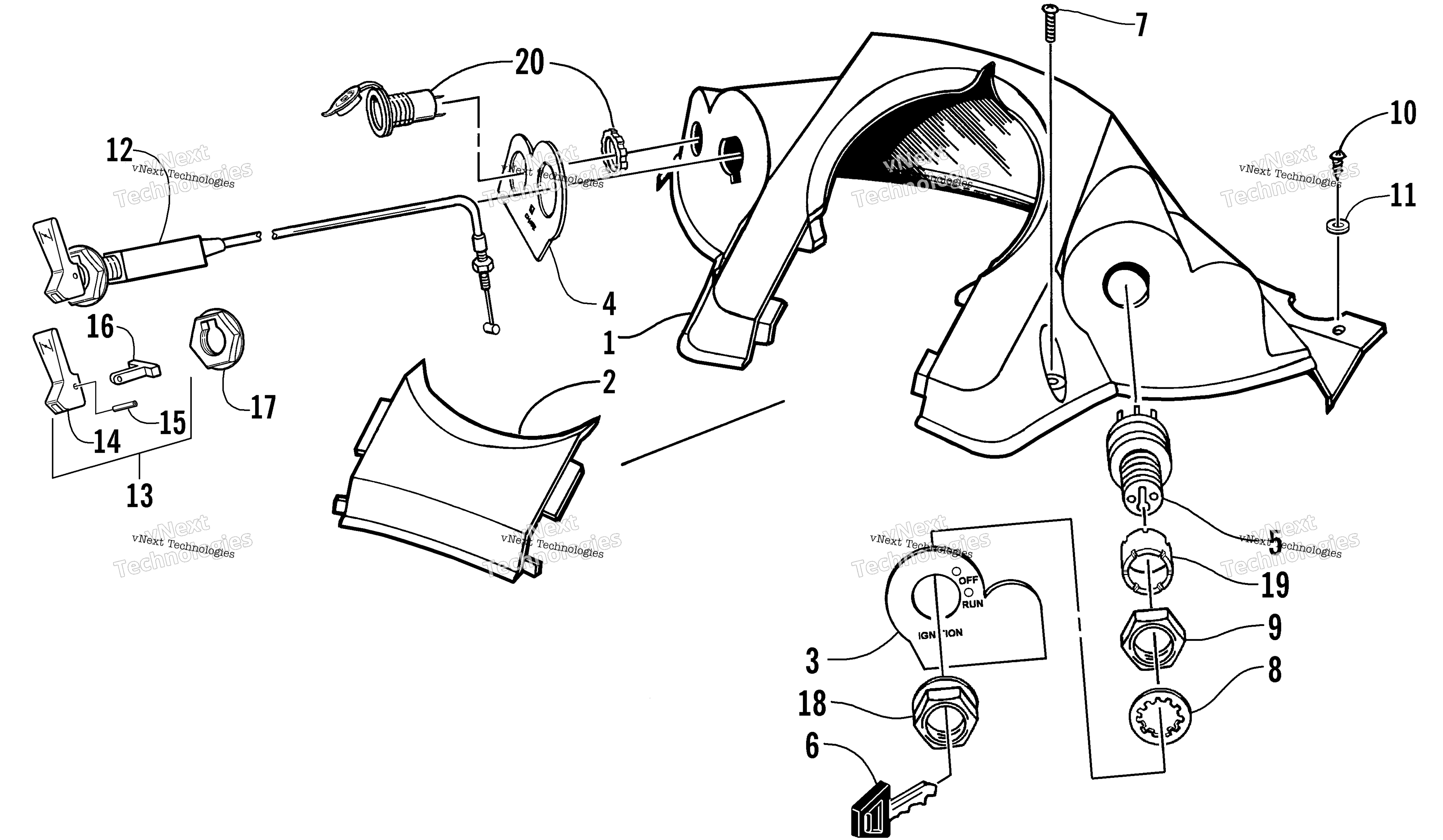

Схема консоли And Switch Assembly для PANTERA 1000 (S2001PTLCAUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Console art. 1706-204
По запросу
2
Door, Console art. 2606-092
По запросу
3
Decal, Console - Right art. 2611-744
По запросу
4
Decal, Console - Left art. 3611-405
По запросу
5
Замок зажигания Arctic Cat art. 0609-449
от 2 412 ₽
7
Винт 10-24X3/4 Cat art. 0623-219
от 368 ₽
8
Washer art. 0123-899
По запросу
9
Nut, Ignition art. 0123-900
По запросу
10
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
11
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
12
Cable, Choke (inc. 13-16) art. 0687-131
По запросу
13
Choke Lever Kit (inc. 14-16) art. 1639-835
По запросу
17
Nut, Choke art. 0687-132
По запросу
18
Гайка Arctic Cat art. 0609-113
от 221 ₽
19
Spacer art. 0609-450
По запросу
20
KIT, OUTLET 12V ACCESSORY art. 1639-371
По запросу
