модель 2001 года
- Модель Pantera 1000
- Код модели PANTERA 1000 (S2001PTLCAUSL)

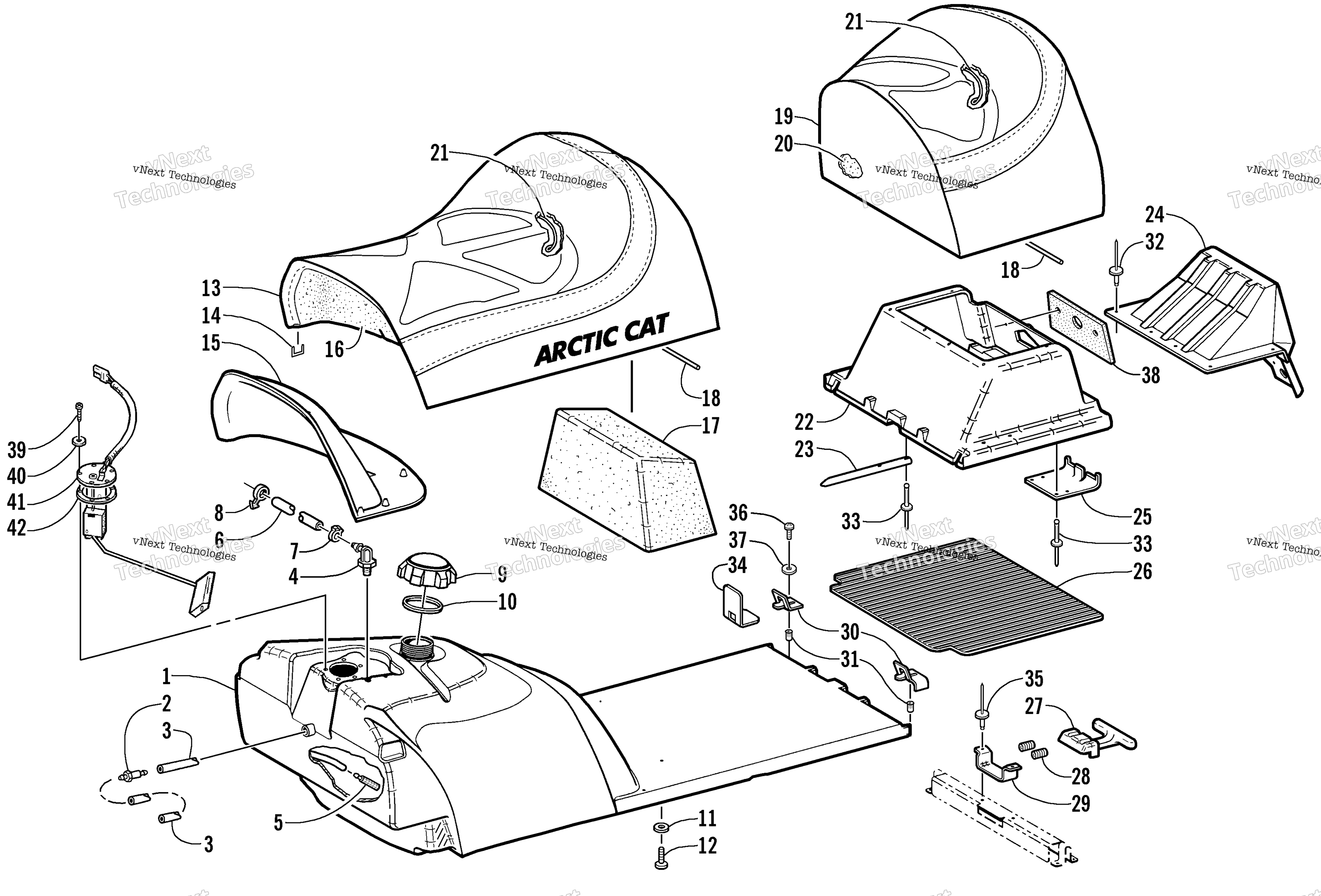

Схема топливный бак и сиденье узла для PANTERA 1000 (S2001PTLCAUSL)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly - Passenger art. 0718-985
По запросу
0
Complete Seat Assembly - Front art. 0718-984
По запросу
1
Tank, Gas/Seat-Base (inc. 2-5) art. 0770-519
По запросу
2
Outlet, Tank art. 1670-173
По запросу
3
Hose, Gas Line - 25’ art. 0610-008
По запросу
3
Hose, Gas - 100 ft art. 0610-017
По запросу
4
VENT,GAS TANK art. 0670-572
По запросу
5
Strainer, Gas Tank art. 0510-358
По запросу
6
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
6
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
7
Хомут Arctic Cat art. 0623-063
от 683 ₽
8
Clip, Routing Optional art. 0623-101
По запросу
9
Cap, Oil Tank-WSeal (inc. 10) art. 0670-341
от 442 ₽
Аналог
1 452 ₽
Требуется 1 шт.
Подписаться
10
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
11
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
12
Screw, Self-Tapping art. 0623-309
По запросу
13
Cover, Seat - Front art. 1706-168
По запросу
14
Staple art. 0624-528
По запросу
15
Insert, Seat Foam art. 1606-612
По запросу
16
FOAM, SEAT-FRONT art. 3706-311
По запросу
17
+ Insert, Seat Foam art. 2606-133
По запросу
18
Wire, Seat art. 0606-057
По запросу
19
Cover, Seat - Passenger art. 1706-169
По запросу
20
FOAM, SEAT-PASSENGER art. 3706-312
По запросу
21
Wire, Seat art. 1606-150
По запросу
22
Seat-Base - Passenger art. 2606-066
По запросу
23
BRKT,HOLD DOWN-SEAT-FRT-RH-PTD BLK art. 2706-166
По запросу
23
BRKT,HOLD DOWN-SEAT-FRT-LH-PTD BLK art. 2706-167
По запросу
24
Extension, Toolbox art. 1606-191
По запросу
25
Plate, Strike art. 2606-161
По запросу
26
Pad, Rubber art. 2606-180
По запросу
27
Handle, Backrest - Latch art. 2606-159
По запросу
28
Spring, Compression art. 2606-154
По запросу
29
Bracket, Retainer - Latch art. 2706-130
По запросу
30
Bracket, Hold-Down - Receiver - Left art. 2706-135
По запросу
30
Bracket, Hold-Down - Receiver - Right art. 2706-134
По запросу
31
Insert art. 0623-582
По запросу
32
Rivet art. 0623-853
По запросу
33
Rivet art. 0623-778
По запросу
34
Guard, Seat - Right art. 2606-268
По запросу
34
Guard, Seat - Left art. 2606-269
По запросу
35
Заклепка Arctic Cat art. 8060-706
от 116 ₽
36
Screw, Machine art. 8017-580
По запросу
37
Washer art. 8050-222
По запросу
38
Foam, Seat-Base/Taillight art. 0617-098
По запросу
39
Screw, Machine art. 0624-312
По запросу
40
Washer, Nylon art. 0623-371
По запросу
41
Sender, Fuel Level (inc. 42) art. 0620-255
По запросу
42
Gasket, Fuel Level Sender art. 0670-474
По запросу
Другие схемы модели
топливный бак и сиденье узел
