модель 2001 года
- Модель Pantera 1000
- Код модели PANTERA 1000 (S2001PTLCAUSL)

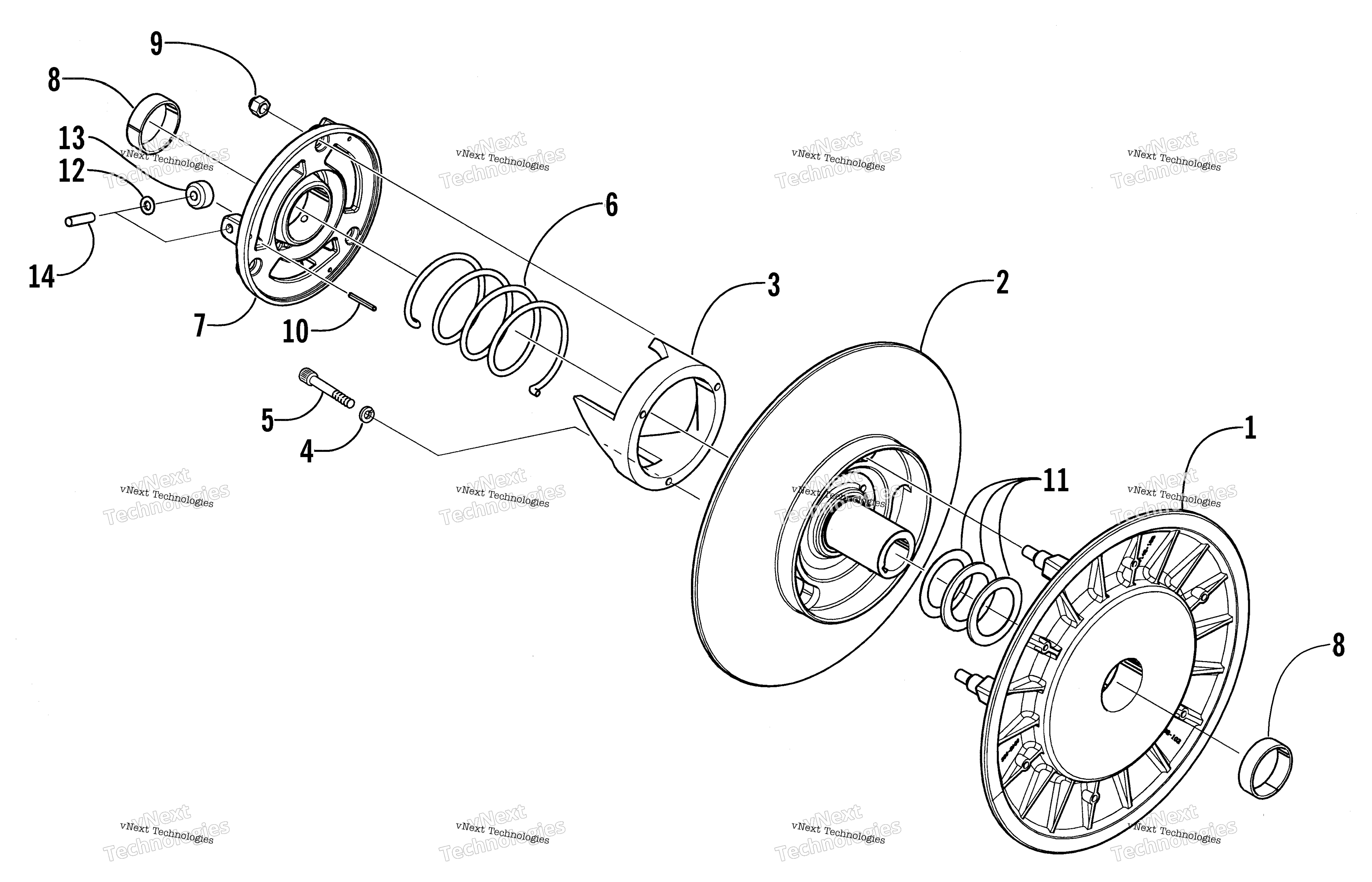

Схема ведомого Clutch для PANTERA 1000 (S2001PTLCAUSL)
Схема
Детали
Номер
Наименование детали
Цена
0
Assembly art. 0726-105
По запросу
1
Sheave, Movable (inc. 8) art. 0748-019
По запросу
2
SHEAVE,STATIONARY-MACH (LG DIA) art. 0748-020
По запросу
3
Bracket, Torque 57°/50° art. 0648-016
По запросу
4
Washer, Lock art. 8051-152
По запросу
5
Screw, Socket Head art. 8005-404
По запросу
6
Spring, Driven - Yellow art. 0148-227
По запросу
7
Plate, Roller - Assembly (inc. 8, 10, and 12-14) art. 0748-018
По запросу
8
Втулка ведомого вариатора Arctic Cat art. 0648-009
от 10 602 ₽
9
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
10
Шплинт Arctic Cat art. 8070-224
По запросу
11
Шайба art. 0148-198
По запросу
11
Шайба 1.51X2.10X.060 Arctic Cat art. 0148-199
По запросу
12
Washer, Thrust - Cam Roller art. 0648-082
По запросу
13
Ролер ведомого вариатора Arctic Cat art. 0648-079
от 684 ₽
Аналог
684 ₽
Требуется 3 шт.
14
Палец ролика ведомого вариатора Arctic Cat art. 0648-097
от 987 ₽
