модель 2001 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2001ZABPFUSG)

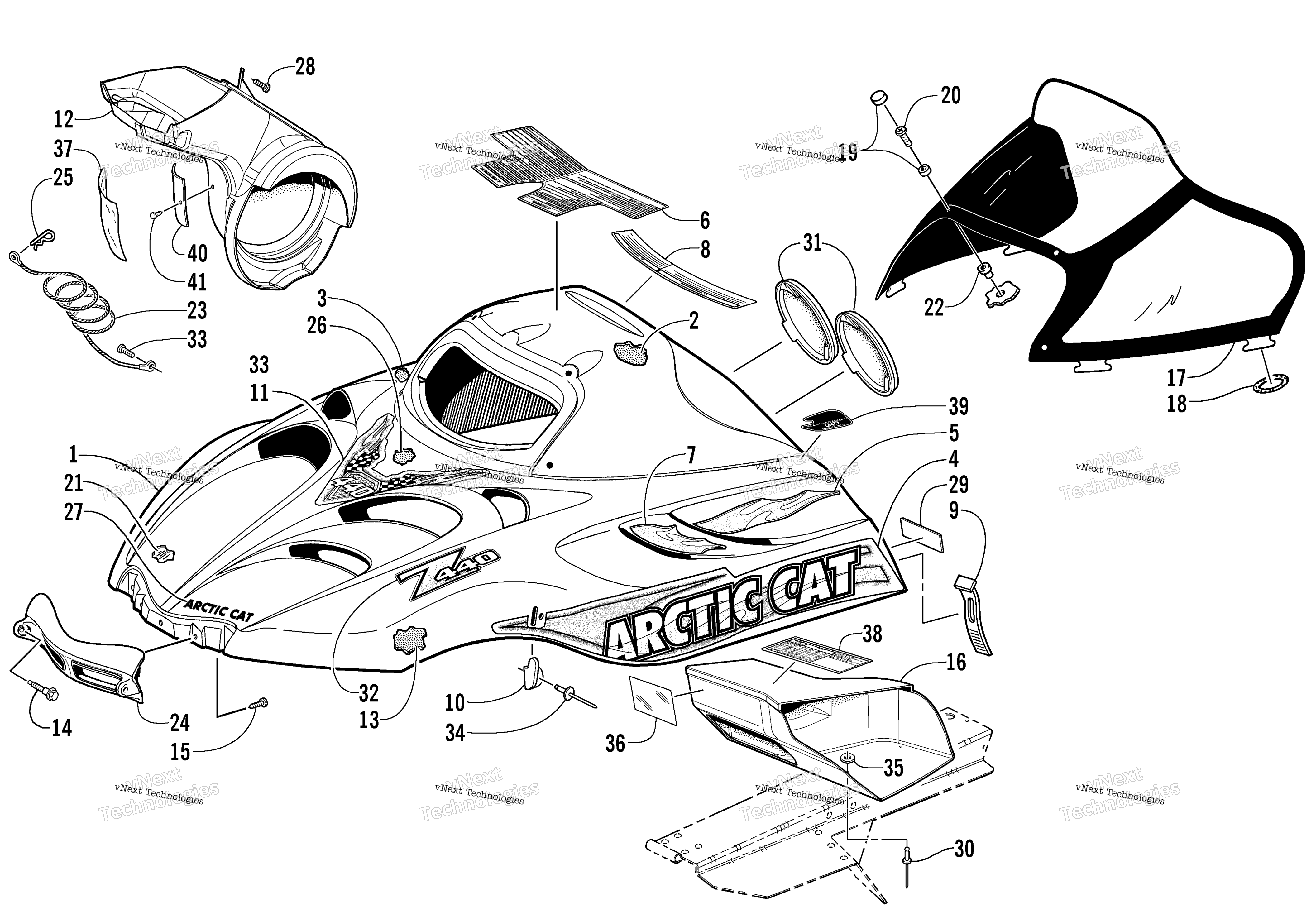

Схема Hood и Windshield узла для Z 440 SNO PRO (S2001ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals Items 15 and 24 Included art. 1718-010
По запросу
1
Hood w/o Decals Items 15 and 24 Included art. 1718-012
По запросу
2
Foam, Hood - Upper Middle - Right art. 0717-148
По запросу
2
Foam, Hood - Upper Middle - Left art. 0717-149
По запросу
3
Foam, Hood - Front - Right art. 0717-146
По запросу
4
Decal, Hood - Right - Lower art. 4611-258
По запросу
4
Decal, Hood - Left - Lower art. 4611-259
По запросу
5
Decal, Hood - Vent - Rear - Right art. 4611-082
По запросу
5
Decal, Hood - Vent - Rear - Left art. 4611-083
По запросу
6
Decal, Warning - General and Brake art. 3611-485
По запросу
7
Decal, Hood - Vent - Front - Right art. 4611-084
По запросу
7
Decal, Hood - Vent - Front - Left art. 4611-085
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
10
Bracket, Hold-Down - Left art. 1606-441
По запросу
10
Hold-Down, Hood - Right art. 2606-096
По запросу
11
Decal, Hood - Center art. 4611-079
По запросу
12
DUCT,AIR-ASSY art. 2706-051
По запросу
13
Foam, Hood Center - Right art. 0717-156
По запросу
14
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Duct, Air-Out art. 1606-870
По запросу
17
Windshield art. 1606-996
По запросу
18
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Screw, Machine art. 0623-902
По запросу
21
Foil, Hood - Left art. 1606-939
По запросу
21
Foil, Hood - Right art. 1606-938
По запросу
22
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
23
Cable, Hood art. 1606-158
По запросу
24
Накладка капота art. 1606-720
По запросу
25
Clip, Hairpin art. 0623-805
По запросу
26
Foam, Hood - Middle art. 0717-138
По запросу
27
Decal, Hood - “Arctic Cat” art. 3611-187
По запросу
28
Screw, Self-Tapping art. 0623-257
По запросу
29
Decal, Warning - Seating Capacity art. 3611-509
По запросу
30
Rivet art. 8060-508
По запросу
31
Заглушка панели приборов Arctic Cat art. 2606-069
По запросу
32
Decal, "Z 440" - Hood - Right art. 4611-298
По запросу
32
Decal, "Z 440" - Hood - Left art. 4611-299
По запросу
33
Screw, Self-Tapping art. 0623-057
По запросу
34
Заклепка Arctic Cat art. 8061-708
от 168 ₽
35
Washer art. 0123-802
от 110 ₽
36
Foil, Protective art. 0706-548
По запросу
37
Foil, Protective art. 0619-206
По запросу
38
Decal, Jet Chart art. 4611-074
По запросу
39
Decal, "ACT" - Hood - Right art. 4611-334
По запросу
39
Decal, "ACT" - Hood - Left art. 4611-335
По запросу
40
Pad, Air Duct - In art. 2606-441
По запросу
41
Clip, Retaining art. 0623-165
По запросу
