модель 2001 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2001ZABPFUSG)

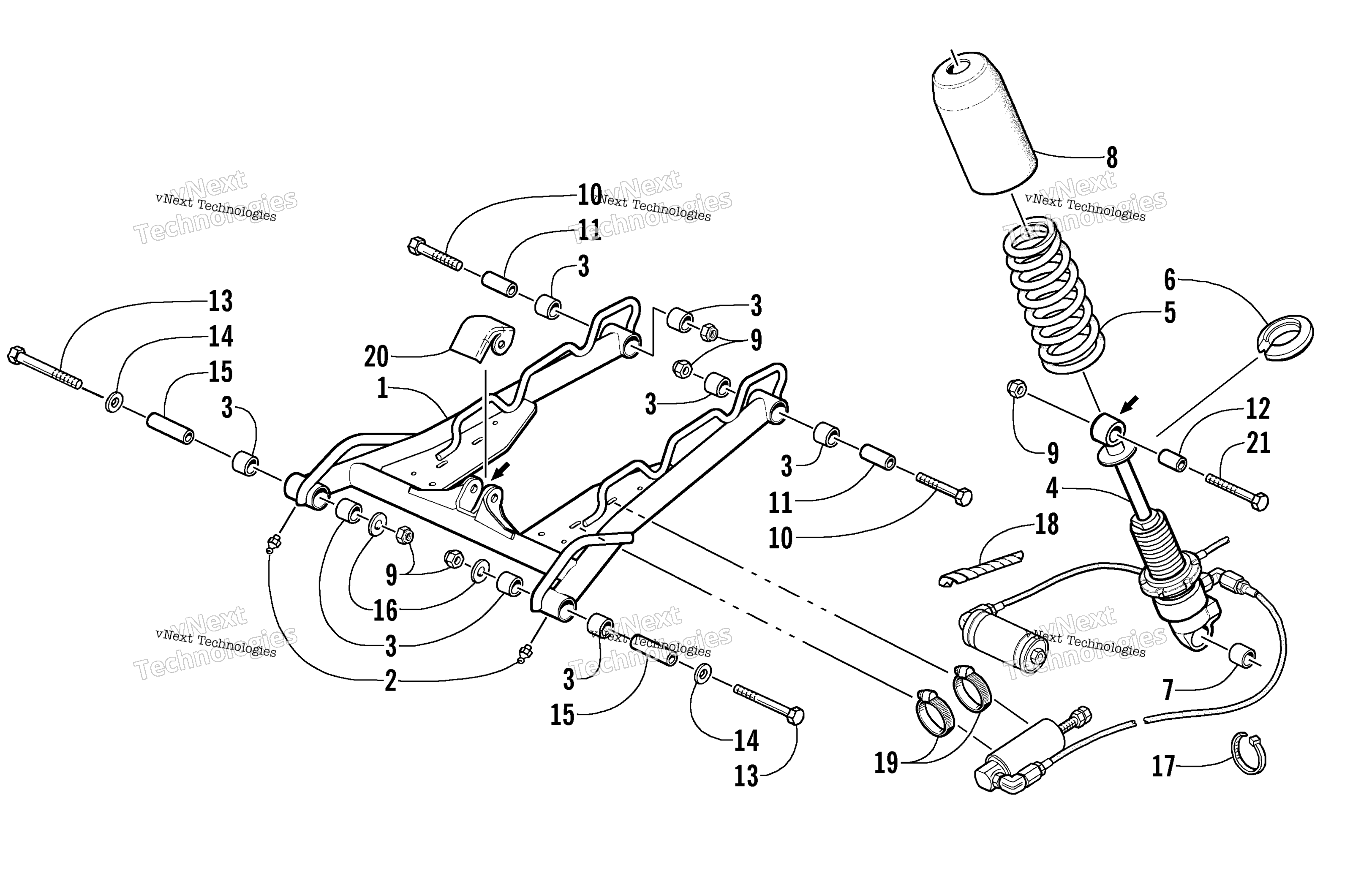

Схема задней части Suspension Front Arm Assembly для Z 440 SNO PRO (S2001ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM,FRONT-FABR (inc. 2-3) art. 0704-777
По запросу
2
Fitting, Grease art. 9916-963
По запросу
3
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
4
Shock Absorber, Front Arm art. 0704-570
По запросу
5
Spring, Compression art. 1604-125
По запросу
6
Упор пружины амортизатора Arctic Cat art. 1603-890
от 1 796 ₽
7
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
8
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
9
Гайка art. 8040-486
По запросу
10
Screw, Cap art. 8002-228
По запросу
11
Spacer art. 0104-629
По запросу
12
Втулка Arctic Cat art. 1603-531
По запросу
13
Screw, Cap art. 8002-230
По запросу
14
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
15
Ось рычага Arctic Cat art. 1604-162
от 2 006 ₽
16
Washer art. 0114-197
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
18
Wrap, Spiral art. 1604-936
По запросу
19
Clamp, Hose art. 0214-020
По запросу
20
GUIDE,CENTER-FRT ARM-PTD BLK art. 2604-112
По запросу
21
Screw, Cap art. 8002-229
По запросу
