модель 2001 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2001ZABPFUSG)

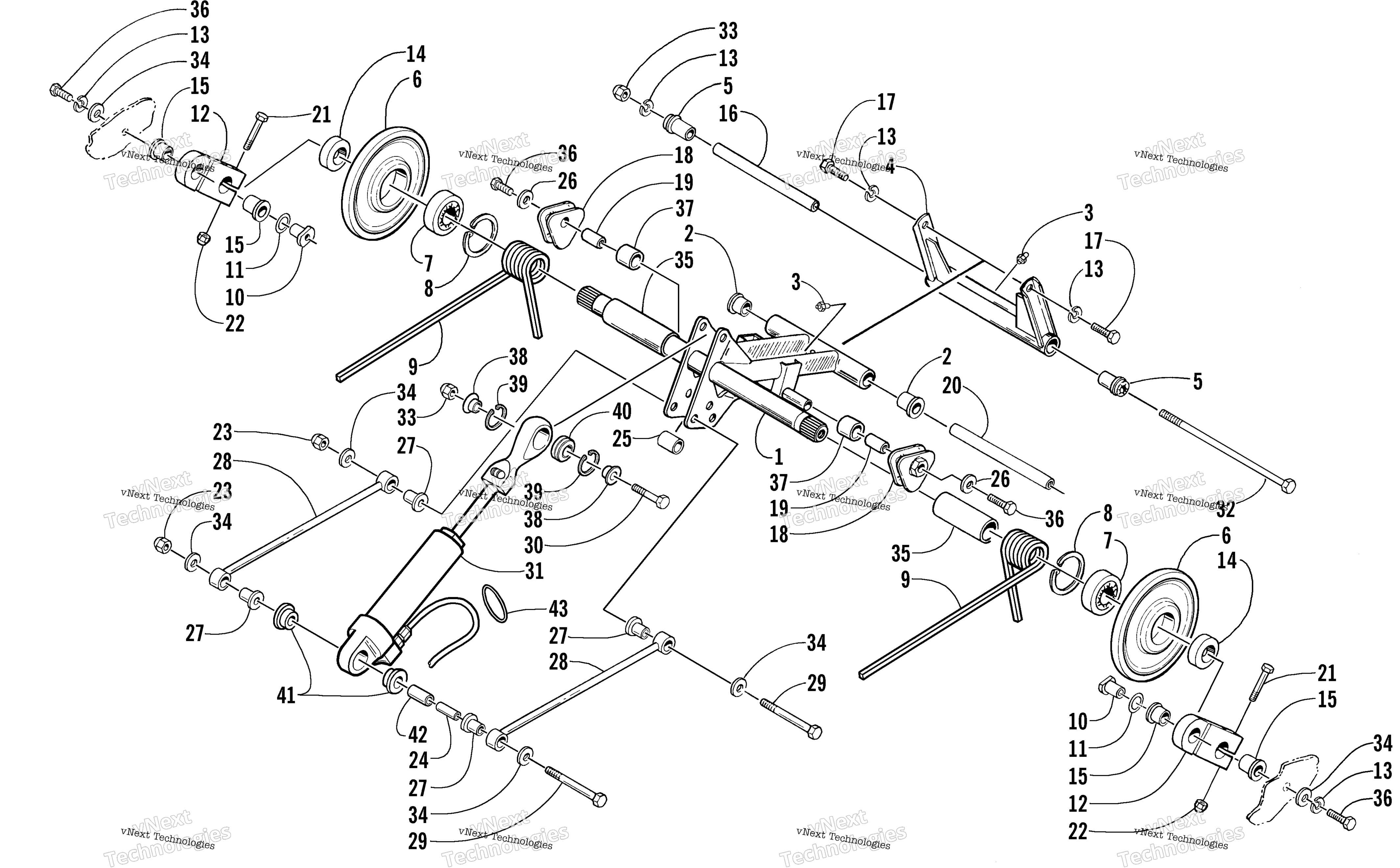

Схема задней части Suspension Rear Arm Assembly для Z 440 SNO PRO (S2001ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler (inc. 2-3) (inc. 2-3) art. 0704-517
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Fitting, Grease art. 9916-963
По запросу
4
Arm, Rear (inc. 3) art. 0704-585
По запросу
5
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
6
Wheel, Idler (inc. 7-8) art. 1604-690
от 3 800 ₽
7
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
8
Ring, Retaining art. 0123-798
По запросу
9
SPRING,SUSPENSION-RH-PTD BLK art. 0704-876
По запросу
9
SPRING,SUSPENSION-LH-PTD BLK art. 0704-877
По запросу
9
Spring, Suspension - Right - Painted Black Optional art. 0704-890
По запросу
9
Spring, Suspension - Left - Painted Black Optional art. 0704-891
По запросу
10
Axle, Flanged art. 1604-126
По запросу
11
Шайба Arctic Cat art. 1604-187
от 368 ₽
12
Arm, Pivot Idler art. 0704-348
По запросу
13
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
14
Spacer, Pivot Idler Arm art. 1604-127
По запросу
15
Втулка Arctic Cat art. 1604-202
По запросу
16
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
17
Screw, Cap art. 8002-223
По запросу
18
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
18
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
19
Spacer, Spring Block art. 1604-641
По запросу
20
Axle, Aluminum art. 1604-208
По запросу
21
Болт 5/16-18 X2.25 Arctic Cat art. 8002-138
от 263 ₽
22
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
23
Nut, Hex - Thin Lock art. 8041-486
По запросу
24
Sleeve, Shock art. 0604-644
По запросу
25
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
26
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
27
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
28
Link, Rear Shock art. 0704-361
По запросу
29
Болт 3/8-16x3.625 Arctic Cat art. 0623-793
от 2 100 ₽
30
Screw, Cap art. 8002-226
По запросу
31
Complete Shock Absorber art. 0704-571
По запросу
32
Screw, Cap art. 0623-907
По запросу
33
Гайка art. 8040-486
По запросу
34
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
35
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
36
Болт art. 8002-224
По запросу
37
Spacer, Idler Arm art. 1604-678
По запросу
38
Spacer art. 1604-662
По запросу
39
Ring, Retaining art. 0623-951
По запросу
40
Подшипник шарнирный Arctic Cat art. 1604-664
от 6 279 ₽
41
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
42
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
43
Support, Hose art. 1604-935
По запросу
