модель 2001 года
- Модель ZR440
- Код модели ZR 440 SNO PRO (SNO-CROSS) (S2001ZRBPRUSG)

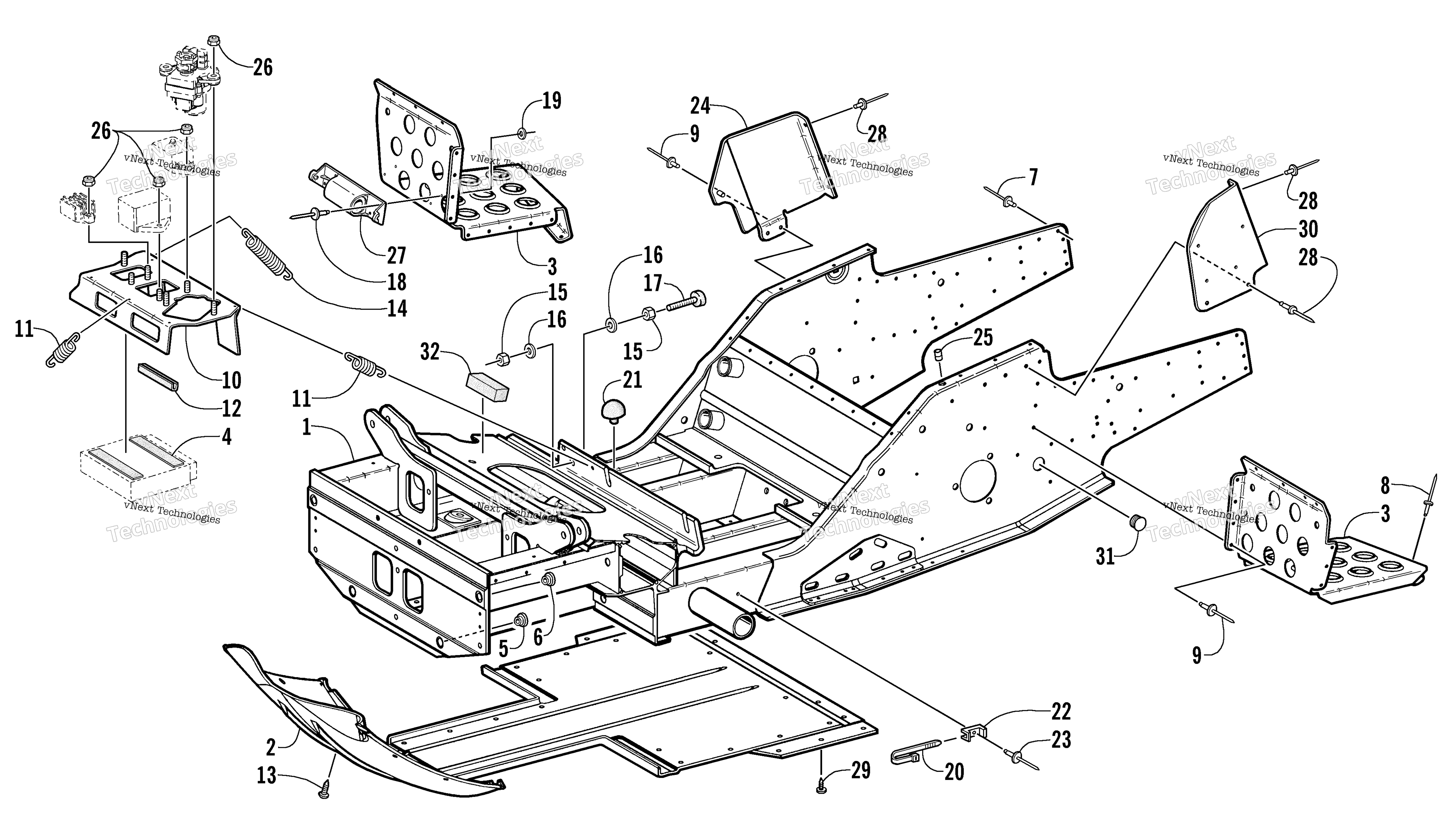

Схема передней части Frame And Footrest Assembly для ZR 440 SNO PRO (SNO-CROSS) (S2001ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly art. 0707-564
По запросу
2
Belly Pan - Center Black art. 1606-719
По запросу
3
FOOTREST,LH BLK (01 SNO PRO) art. 1706-369
По запросу
3
FOOTREST, RH BLK (01 SNO PRO) art. 1706-368
По запросу
4
Tape, Clear Dual Lock - 12 in. art. 0623-960
По запросу
5
Insert, Lower A-Arm Mount art. 0607-420
По запросу
6
Insert, Upper A-Arm Mount art. 0607-421
По запросу
7
Клепка Arctic Cat art. 8060-504
от 116 ₽
8
Rivet art. 0623-282
По запросу
9
Rivet art. 0623-166
По запросу
10
Plate, Mounting - Electrical Components art. 1706-305
По запросу
11
Пружина Arctic Cat art. 0612-668
от 683 ₽
12
Trim art. 0706-371
По запросу
13
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
14
Spring, Extension art. 0623-918
По запросу
15
Гайка Arctic Cat art. 8042-486
от 263 ₽
16
Washer art. 8050-282
По запросу
17
Bumper, Torque - Engine art. 0608-044
По запросу
18
Rivet art. 8061-628
По запросу
19
Washer art. 0123-802
от 110 ₽
20
Зажим Arctic Cat art. 0123-788
По запросу
21
Bumper, Molded art. 1612-287
По запросу
22
Spacer art. 0623-228
По запросу
23
Rivet art. 8060-428
По запросу
24
Bracket, Mounting art. 0716-861
По запросу
25
Insert, Threaded art. 0623-627
По запросу
26
Nut w/Washer art. 0623-877
По запросу
27
RIVET MOUNTED PLUG HOLDER (inc. 18-19) art. 4639-549
По запросу
28
Заклепка Arctic Cat art. 8060-706
от 116 ₽
29
Винт Arctic Cat art. 2623-164
от 368 ₽
30
Bracket, Air Silencer art. 1606-976
По запросу
31
Plug (Sno-Cross) art. 1606-079
По запросу
32
Block, Foam art. 0617-291
По запросу
