модель 2001 года
- Модель ZR440
- Код модели ZR 440 SNO PRO (SNO-CROSS) (S2001ZRBPRUSG)

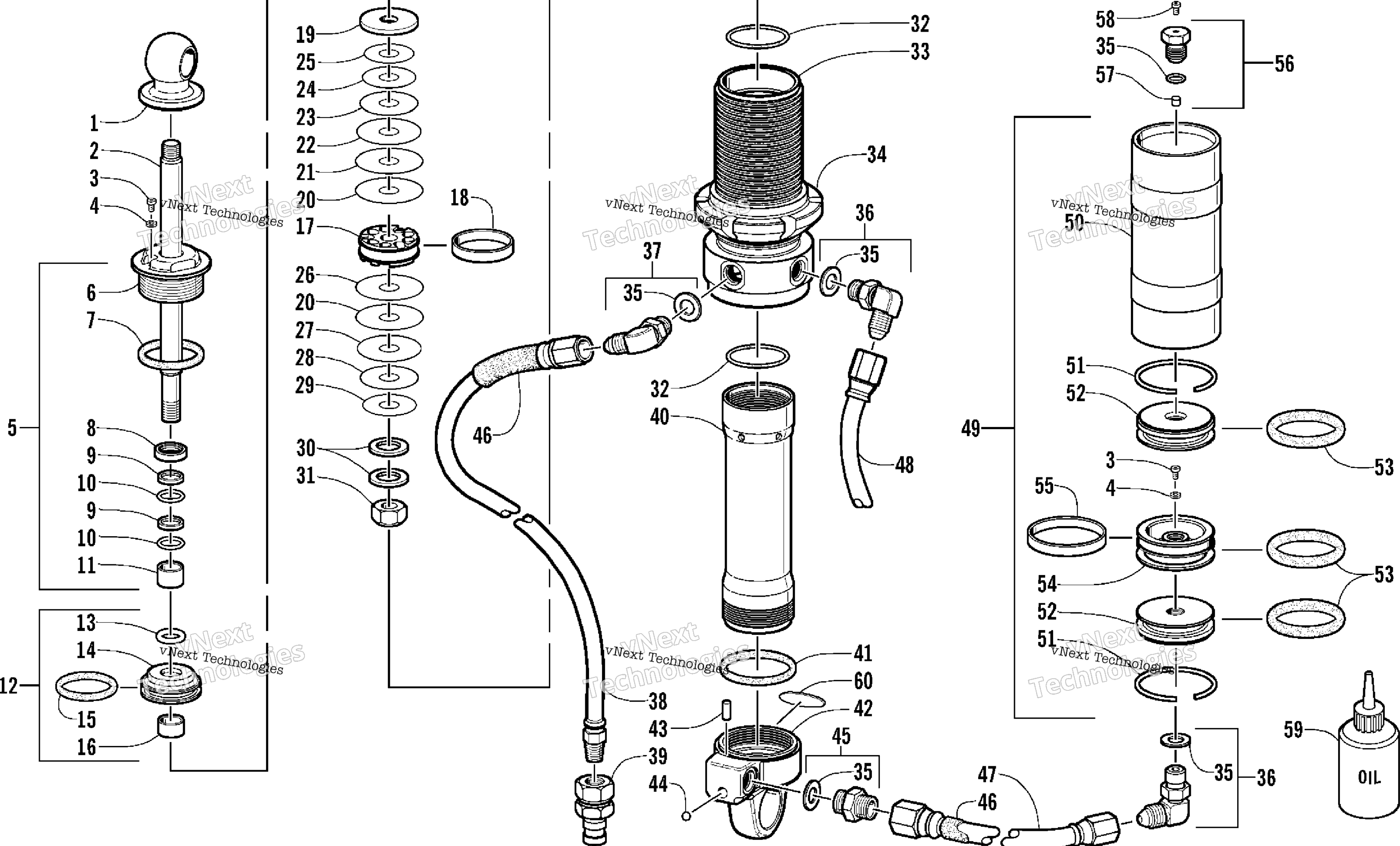

Схема задней подвески Front Arm Shock Absorber (Cross Country) для ZR 440 SNO PRO (SNO-CROSS) (S2001ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Absorber art. 0704-573
По запросу
0
Complete Shock Absorber Assembly art. 0704-652
По запросу
1
Eyelet, Shock art. 1604-913
По запросу
2
Rod, Shock - Chrome art. 1604-914
По запросу
3
Screw, Bleed art. 1603-553
По запросу
4
Seal, Self-Centering art. 1603-552
По запросу
5
Cover Assembly (inc. 6-11) art. 0704-665
По запросу
6
Cover art. 1604-915
По запросу
7
O-Ring, Cover art. 1604-916
По запросу
8
Seal, Scraper art. 1604-917
По запросу
9
Seal, Step art. 1604-918
По запросу
10
O-Ring, Backing - Step Seal art. 1604-931
По запросу
11
Bushing art. 1604-932
По запросу
12
Piston, Separator - Assembly (inc. 13-16) art. 0704-709
По запросу
13
O-Ring, Piston art. 1604-919
По запросу
14
Piston, Separator art. 1604-933
По запросу
15
O-Ring, Cover - Sliding art. 1604-881
По запросу
16
Bushing art. 1604-920
По запросу
17
Piston - 35 mm art. 1604-921
По запросу
18
Ring, Slide - 35 mm art. 1604-888
По запросу
19
Washer, Top Out art. 1604-886
По запросу
20
Valve, Shock 33 mm x 0.20 mm art. 3603-058
По запросу
21
Valve, Shock 31 mm x 0.15 mm art. 3603-047
По запросу
22
Valve, Shock 28 mm x 0.20 mm art. 3603-055
По запросу
23
Valve, Shock 24 mm x 0.20 mm art. 3603-053
По запросу
24
Valve, Shock 22 mm x 0.30 mm art. 3603-072
По запросу
25
Valve, Shock 20 mm x 0.30 mm art. 3603-071
По запросу
26
Valve, Shock 33 mm x 0.30 mm art. 3603-078
По запросу
27
Valve, Shock 28 mm x 0.30 mm art. 3603-075
По запросу
28
Valve, Shock 24 mm x 0.30 mm art. 3603-073
По запросу
29
Valve, Shock 22 mm x 0.30 mm art. 3603-072
По запросу
30
Washer, Backup art. 1604-960
По запросу
31
Nut, Piston art. 1604-890
По запросу
32
O-Ring art. 1604-923
По запросу
33
Body, Shock - Outer art. 1604-924
По запросу
34
Гайка-опора пружины амортизатора Arctic Cat art. 0603-259
от 578 ₽
35
O-Ring art. 1604-284
По запросу
36
Fitting, Elbow 90° (inc. one No. 35) art. 1604-908
По запросу
37
ELBOW,90 DEG-7/16-20X7/16 W/FLARE (inc. one No. 35) art. 1604-533
По запросу
38
Hose, Shock/Adjuster art. 1604-963
По запросу
39
Fitting, Shock art. 1604-964
По запросу
40
Body, Shock - Inner art. 1604-922
По запросу
41
O-Ring, End Cap art. 1604-892
По запросу
42
End Cap, Shock art. 1604-926
По запросу
43
Pin, Split art. 1604-925
По запросу
44
Ball art. 1604-894
По запросу
45
Fitting, Shock (inc. one No. 35) art. 1603-542
По запросу
46
Wrap, Heat Shrink art. 1604-928
По запросу
47
Hose, Shock/Reservoir art. 1604-927
По запросу
48
Hose, Shock art. 1604-906
По запросу
49
Reservoir Assembly (inc. one No. 3, one No. 4, and 50-55) art. 0704-654
По запросу
50
Body, Reservoir art. 1603-545
По запросу
51
Ring, Retaining art. 1603-547
По запросу
52
Cover, Reservoir art. 1603-548
По запросу
53
O-Ring art. 1603-549
По запросу
54
Piston, Reservoir art. 1603-551
По запросу
55
Ring, Slide art. 1603-550
По запросу
56
Valve, Pressure (inc. 57 and one No. 35) art. 0704-383
По запросу
58
Screw, Cap art. 0623-433
По запросу
59
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
60
Decal, Warning art. 3611-007
По запросу
