модель 2001 года
- Модель ZR440
- Код модели ZR 440 SNO PRO (SNO-CROSS) (S2001ZRBPRUSG)

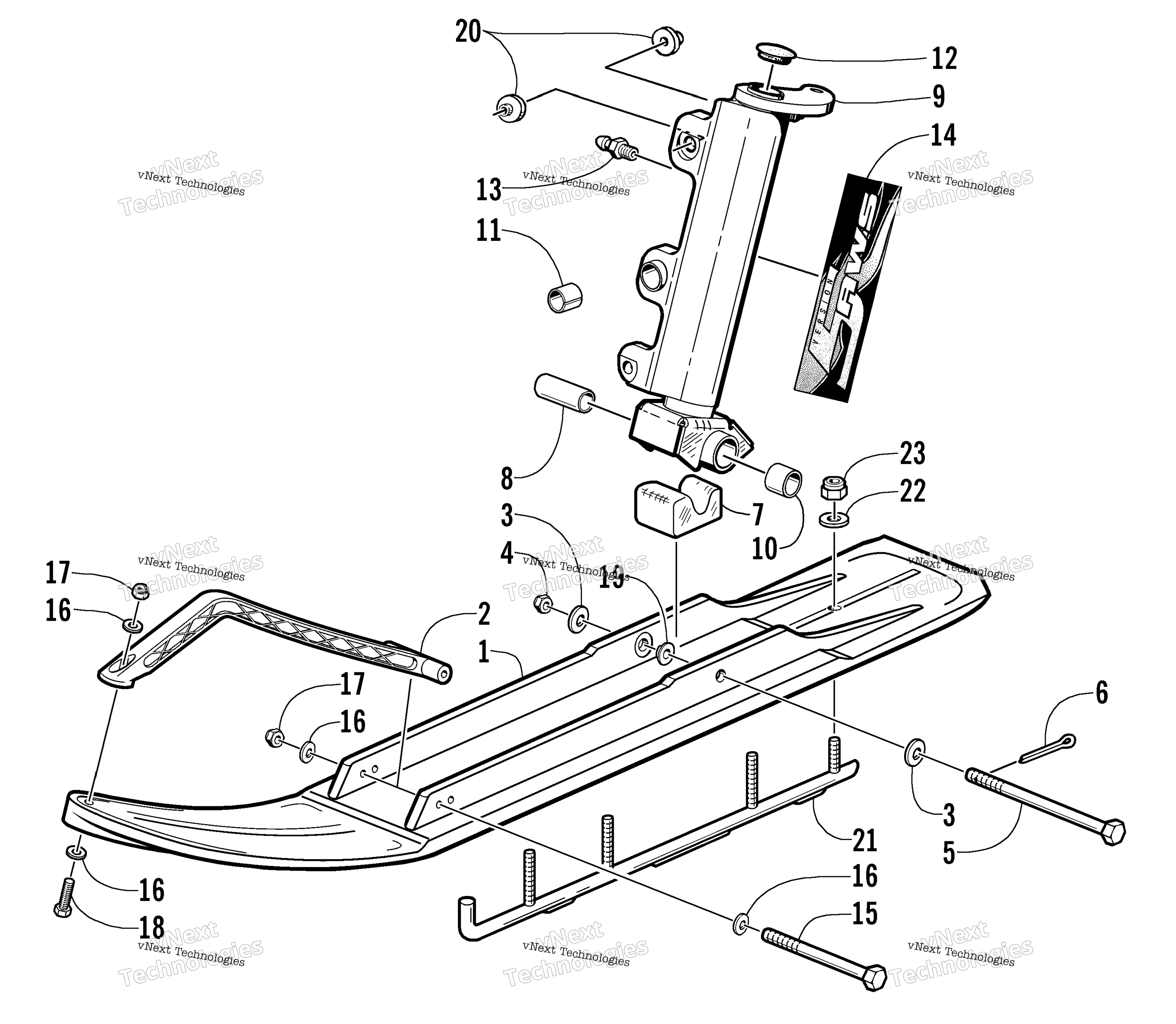

Схема Ski и Spindle узла для ZR 440 SNO PRO (SNO-CROSS) (S2001ZRBPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
SKI, PLASTIC- GRN-ASSY(C&A) art. 7995-898
По запросу
2
HANDLE, PLASTIC C&A(ISR)-BLK art. 2603-252
По запросу
3
Washer art. 0623-929
По запросу
4
Nut, Lock art. 0623-931
По запросу
5
Screw, Cap art. 0623-930
По запросу
6
Шплинт art. 0123-458
По запросу
7
Bumper, Rubber art. 1603-514
По запросу
8
AXLE,SPINDLE art. 2603-548
По запросу
9
Spindle, Steering - Left (inc. 10-11, 13, and 20) art. 0703-661
По запросу
9
Spindle, Steering - Right (inc. 10-11, 13, and 20) art. 0703-660
По запросу
10
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
11
Втулка Arctic Cat art. 0603-083
По запросу
12
Cap, Spindle art. 0603-049
По запросу
13
Fitting, Grease art. 0623-010
По запросу
14
Decal, "AWS" - Spindle - Left art. 4611-077
По запросу
14
Decal, "AWS" - Spindle - Right art. 4611-076
По запросу
15
Screw, Cap art. 0623-925
По запросу
16
Washer art. 0623-927
По запросу
17
Nut, Lock art. 0623-928
По запросу
18
Screw, Cap art. 0623-926
По запросу
19
Insert, Ski Saddle art. 1603-513
По запросу
20
Insert, Spindle art. 0603-647
По запросу
21
Wearbar Set - 6 in. (1/2 in. Bar)* art. 2639-084
По запросу
21
Wearbar Set - 8 in. (5/8 in. Bar) Optional art. 1639-805
По запросу
21
Wearbar Set - 8 in. (Competition) Optional art. 2639-086
По запросу
21
Wearbar Set - 10 in. (5/8 in. Bar) Optional art. 1639-806
По запросу
21
Wearbar Set - 10 in. (Competition) Optional art. 2639-087
По запросу
22
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
23
Гайка art. 8040-486
По запросу
