модель 2002 года
- Модель Mountain Cat 1000
- Код модели MOUNTAIN CAT 1000 (S2002MCLCAUSB)

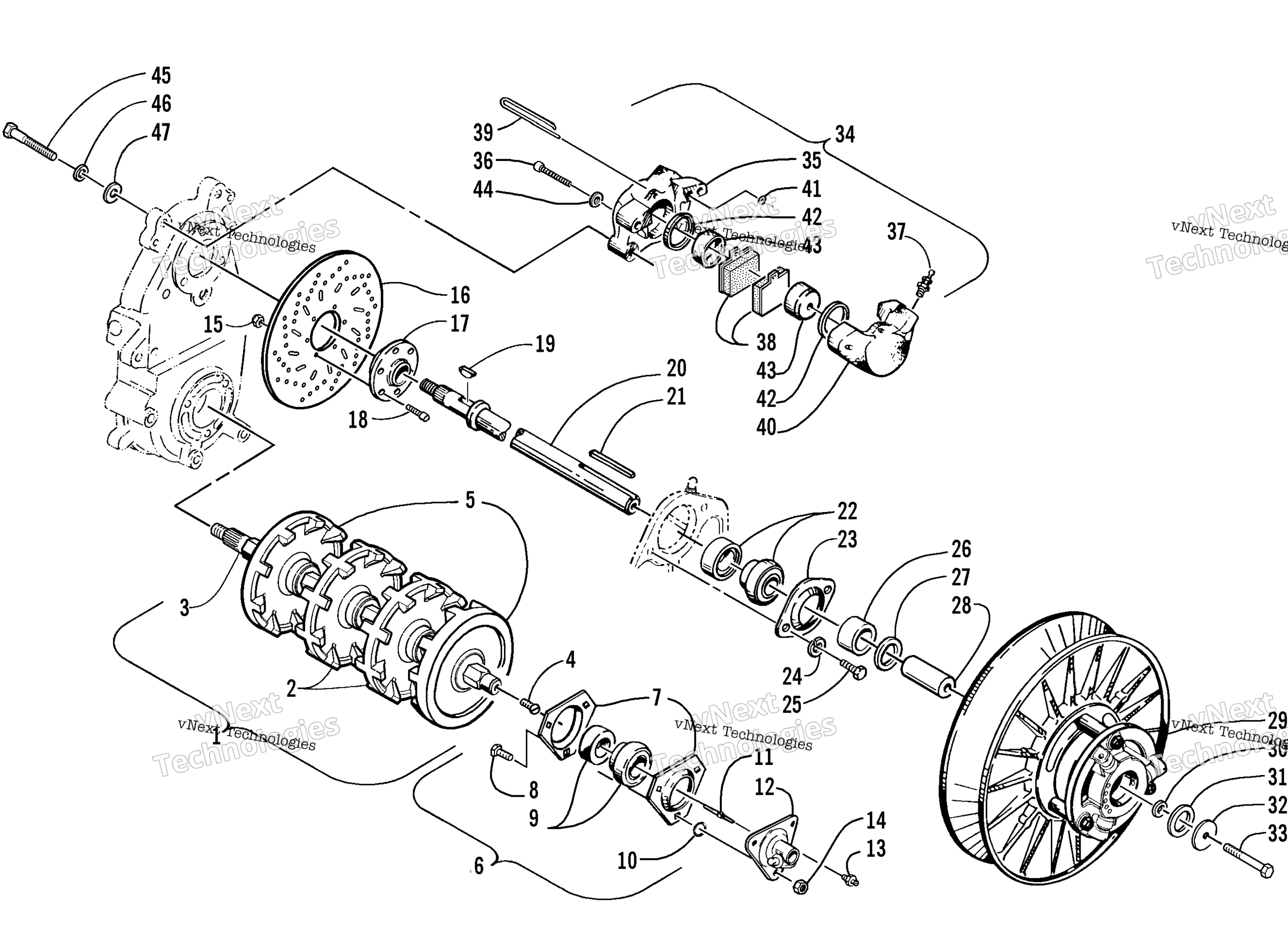

Схема привода Train Shafts And Brake Assemblies для MOUNTAIN CAT 1000 (S2002MCLCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Приводной вал Arctic Cat art. 0728-039
По запросу
2
Sprocket, Drive - Inner art. 0602-960
По запросу
3
Приводной вал гусеницы Arctic Cat art. 0602-958
По запросу
4
Втулка спидометра Arctic Cat art. 0120-247
По запросу
5
Sprocket, Drive - Outer art. 0602-994
По запросу
6
Подшипник подвески Arctic Cat art. 0702-410
По запросу
7
Пластина Arctic Cat art. 0602-198
По запросу
8
Болт Arctic Cat art. 8011-130
По запросу
9
Подшипник вала гусеницы Arctic Cat art. 1602-375
от 2 114 ₽
Аналог
4 788 ₽
Требуется 1 шт.
Подписаться
10
Кольцо Arctic Cat art. 0623-810
от 473 ₽
11
Адаптер-переходник троса спидометра Arctic Cat art. 0602-154
от 3 101 ₽
12
Адаптер привода спидометра Arctic Cat art. 0720-005
По запросу
13
Fitting, Grease art. 0104-062
По запросу
14
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
15
Гайка Arctic Cat art. 0123-430
от 263 ₽
16
Disc, Brake art. 0602-951
По запросу
17
Hub, Brake art. 0602-952
По запросу
18
Screw, Cap art. 0623-433
По запросу
19
Key, Woodruff - Hardened art. 0602-598
По запросу
20
Shaft, Driven art. 0702-358
По запросу
21
Key art. 0101-076
По запросу
22
Подшипник вала вариатора Arctic Cat art. 1602-099
По запросу
23
Plate, Flange art. 0602-892
По запросу
24
Washer, Lock art. 8051-247
По запросу
25
Болт Arctic Cat art. 8002-130
По запросу
26
Spacer, Driven Clutch art. 0648-108
По запросу
27
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
27
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
28
Shaft, Stub art. 0648-018
По запросу
29
Clutch, Driven art. 0726-133
По запросу
30
Шайба Arctic Cat art. 0123-053
от 326 ₽
31
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
32
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
33
Screw, Cap art. 8002-139
По запросу
34
Caliper, Brake - Fixed/Duel Piston (inc. 35-44) art. 0602-829
По запросу
36
Screw, Cap art. 8005-679
По запросу
37
Fitting, Bleed art. 0602-707
По запросу
38
Тормозные колодки Bearcat 660 art. 1702-429
от 2 374 ₽
Аналог
2 374 ₽
Требуется 1 шт.
39
Pin, Retaining-Brake Pad art. 0602-706
По запросу
41
O-Ring, Housing art. 0602-729
По запросу
42
O-Ring, Retractor - Square art. 0602-583
По запросу
43
Piston art. 0602-708
По запросу
44
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
45
Screw, Cap art. 8002-316
По запросу
46
WASHER,SPR LOCK-7/16 .440X.784X.133 Z&Y art. 8051-307
По запросу
47
Washer art. 8050-307
По запросу
