модель 2002 года
- Модель Mountain Cat 1000
- Код модели MOUNTAIN CAT 1000 (S2002MCLCAUSB)

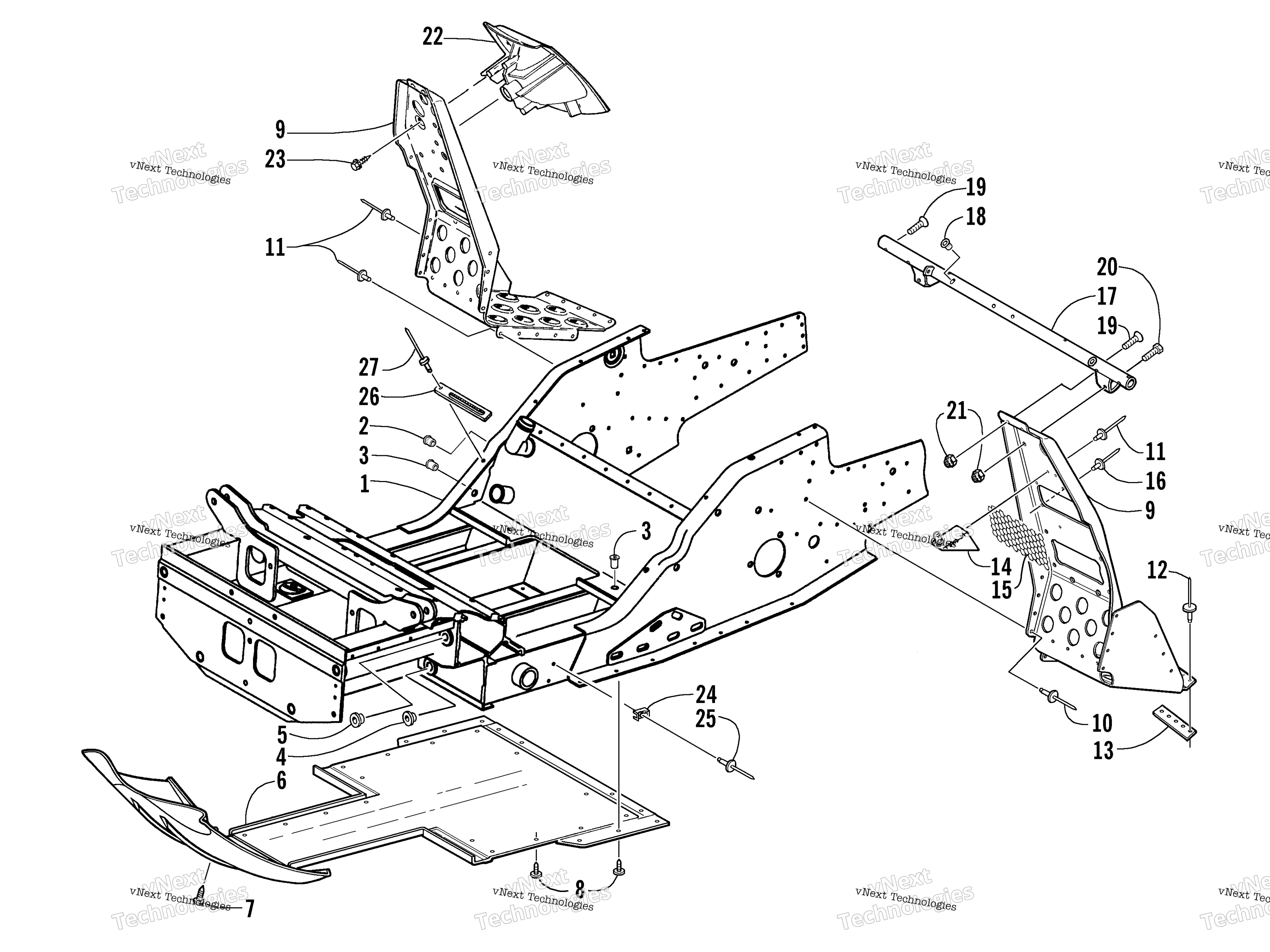

Схема передней части Frame And Footrest Assembly для MOUNTAIN CAT 1000 (S2002MCLCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly (inc. 2-5) art. 0707-537
По запросу
2
Insert art. 0623-581
По запросу
3
Insert art. 0623-582
По запросу
4
Insert, Lower A-Arm Mount art. 0607-420
По запросу
5
Insert, Upper A-Arm Mount art. 0607-421
По запросу
6
Belly Pan - Center art. 1606-708
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Винт Arctic Cat art. 2623-164
от 368 ₽
9
Footrest - Left art. 2606-445
По запросу
9
Footrest - Right art. 2606-444
По запросу
10
Rivet art. 0623-341
По запросу
11
Rivet art. 0623-166
По запросу
12
Rivet art. 0623-282
По запросу
13
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
14
Bracket, Mounting - Guard art. 0705-173
По запросу
15
SCREEN,GUARD-PTD BLK art. 2706-133
По запросу
16
Заклепка Arctic Cat art. 8060-706
от 116 ₽
17
Support, Steering - Assembly (inc. 18) art. 0705-426
По запросу
18
Insert art. 0623-779
По запросу
19
Screw, Machine art. 8019-614
По запросу
20
Screw, Cap art. 8002-041
По запросу
21
Nut, Lock art. 8041-366
По запросу
22
Cup, Recoil Rope art. 1606-062
По запросу
23
Screw, Self-Tapping art. 0623-297
По запросу
24
Spacer art. 0623-228
По запросу
25
Rivet art. 8060-428
По запросу
26
Зажим Arctic Cat art. 1623-984
По запросу
27
Rivet art. 8060-506
По запросу
