модель 2002 года
- Модель Mountain Cat 1000
- Код модели MOUNTAIN CAT 1000 (S2002MCLCAUSB)

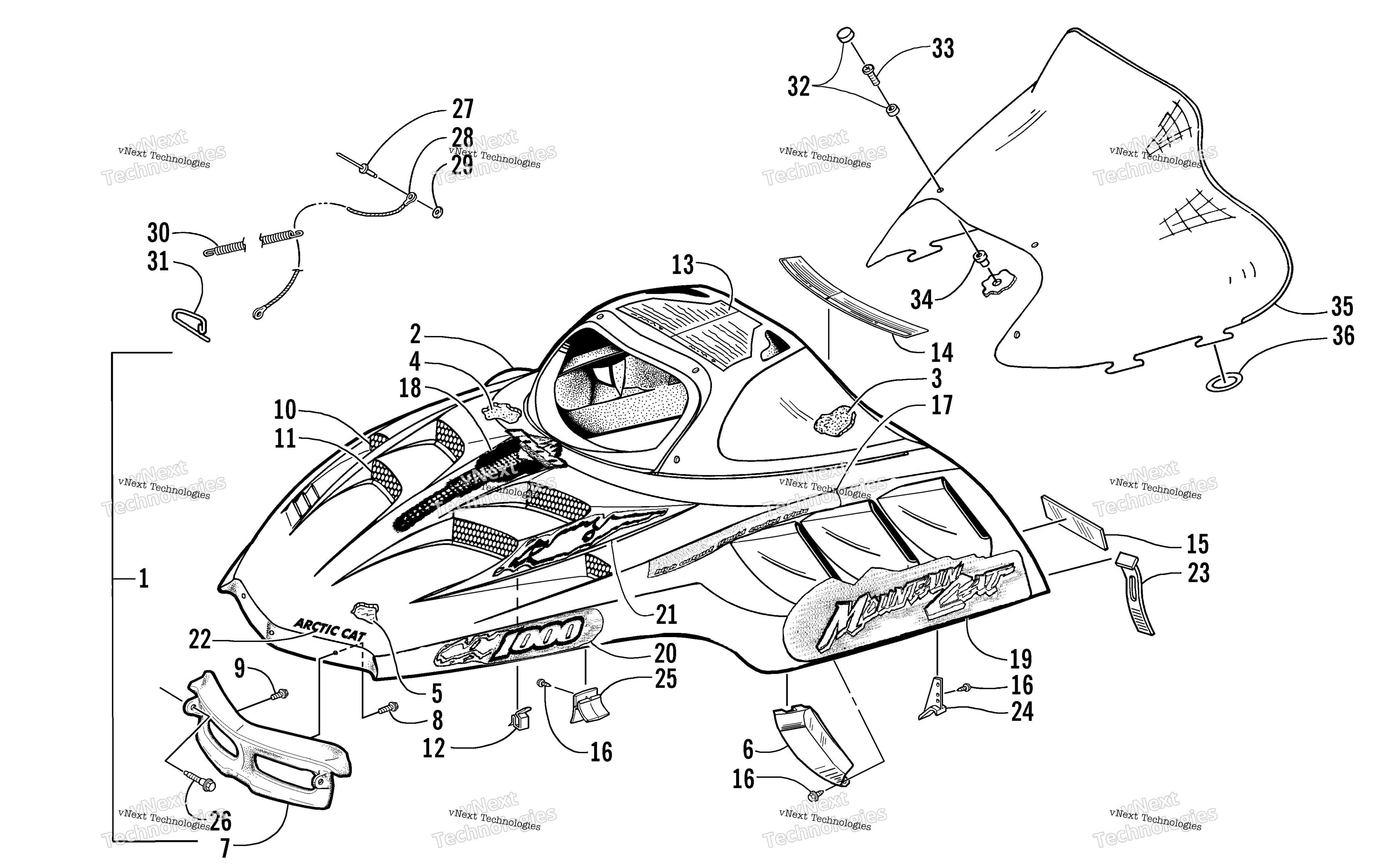

Схема Hood и Windshield узла для MOUNTAIN CAT 1000 (S2002MCLCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (inc. 2-22) art. 1718-211
По запросу
2
Hood (inc. 3-16) art. 0718-951
По запросу
3
Foam, Hood - Upper Right art. 0717-112
По запросу
3
Foam, Hood - Upper Left art. 0717-113
По запросу
4
Foam, Hood - Right art. 0717-136
По запросу
4
Foam, Hood - Left art. 0717-137
По запросу
5
Foil, Protective art. 0619-206
По запросу
6
Plug, Vent - Right art. 1606-632
По запросу
6
Plug, Vent - Left art. 1606-633
По запросу
7
Hinge, Hood art. 1606-324
По запросу
8
Screw, Self-Tapping art. 0623-790
По запросу
9
Screw, Self-Tapping art. 0623-791
По запросу
10
Screen, Vent - Hood - Right (Platinum) art. 1706-351
По запросу
10
Screen, Vent - Hood - Left (Platinum) art. 1706-352
По запросу
11
Screen, Vent - Hood - Center Right (Platinum) art. 1706-354
По запросу
11
Screen, Vent - Hood - Center Left (Platinum) art. 1706-353
По запросу
12
Clip, Cable art. 0123-394
По запросу
13
Decal, Warning art. 3611-360
По запросу
14
Decal, Caution - Engine/Battery/Fuel art. 4611-010
По запросу
15
Decal, Warning - Seating Capacity art. 2611-769
По запросу
16
Screw, Self-Tapping art. 0623-257
По запросу
17
Decal, Hood - Upper Left art. 4611-061
По запросу
17
Decal, Hood - Upper Right art. 4611-060
По запросу
18
Decal, Hood - Crest art. 4611-067
По запросу
19
Decal, Hood - Lower Left art. 4611-353
По запросу
19
Decal, Hood - Lower Right art. 4611-352
По запросу
20
Decal, Hood - Front - Left art. 4611-355
По запросу
20
Decal, Hood - Front - Right art. 4611-354
По запросу
21
Decal, Hood - Vent - Left art. 4611-371
По запросу
21
Decal, Hood - Vent - Right art. 4611-370
По запросу
22
Decal, "Arctic Cat" - Hood art. 4611-062
По запросу
23
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
24
Guide, Hood art. 1606-321
По запросу
25
Guide, Hood - Front art. 1606-622
По запросу
26
Screw, Self-Tapping art. 0623-777
По запросу
27
Заклепка Arctic Cat art. 8061-708
от 168 ₽
28
Cable, Hood art. 0616-614
По запросу
29
Washer art. 0123-802
от 110 ₽
30
Spring, Extension art. 0123-510
По запросу
31
Hook, Cable art. 0115-528
По запросу
32
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
33
Screw, Machine art. 0623-902
По запросу
34
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
35
Windshield art. 2606-531
По запросу
36
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
