модель 2002 года
- Модель ZR800
- Код модели ZR 800 CC (BLACK) (S2002ZRHCCUSB)

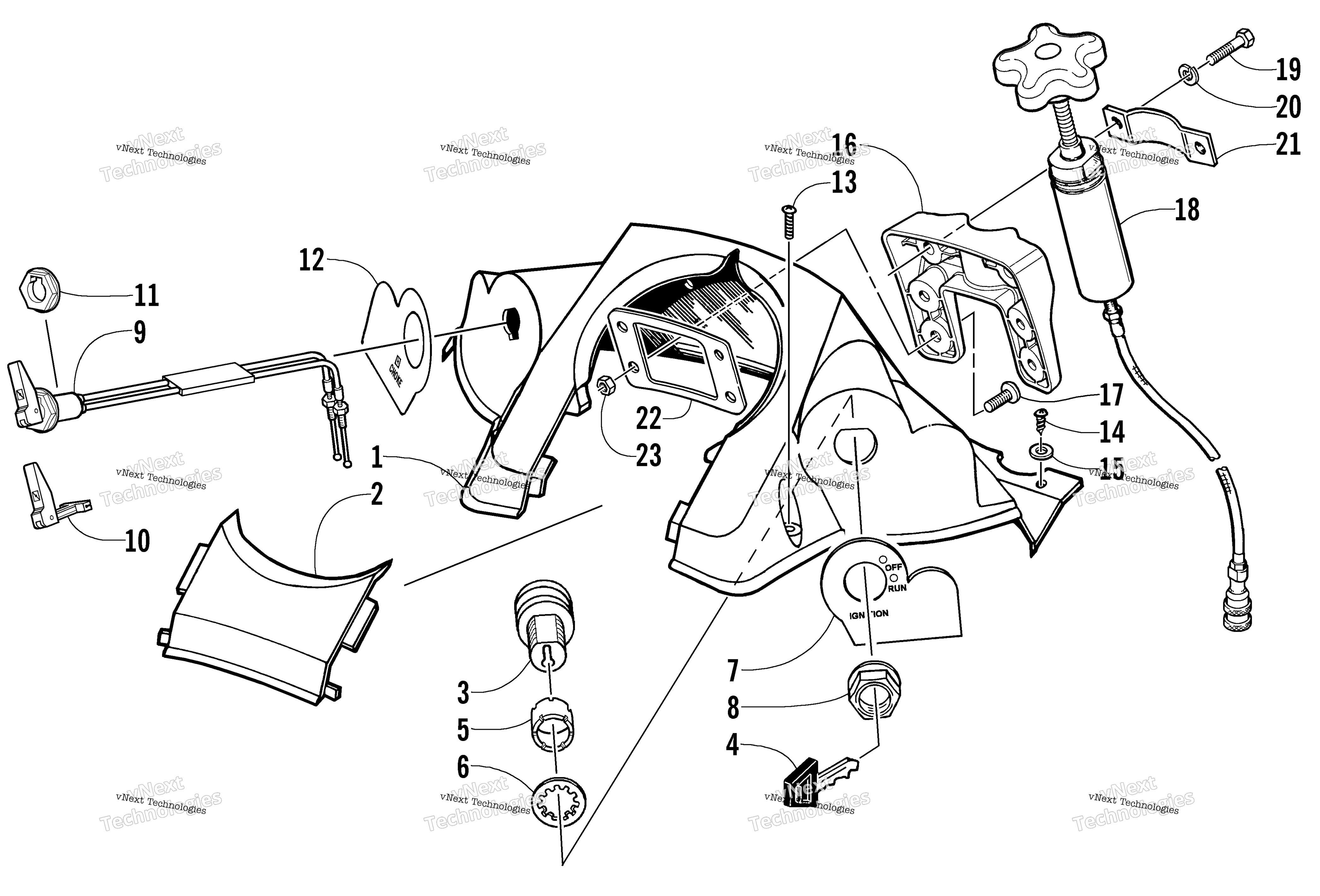

Схема консоли And Switch Assembly для ZR 800 CC (BLACK) (S2002ZRHCCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Console art. 2606-584
По запросу
2
Door, Console art. 1606-105
По запросу
3
Switch, Ignition (inc. 4) art. 0609-286
от 2 699 ₽
5
Spacer art. 0609-450
По запросу
6
Washer art. 0123-899
По запросу
7
Decal, Console - Right art. 2611-678
По запросу
8
Гайка Arctic Cat art. 0609-113
от 221 ₽
9
Cable, Choke (inc. 10-11) art. 0687-136
По запросу
10
Choke Lever Kit art. 1639-835
По запросу
11
Nut, Choke art. 0687-132
По запросу
12
Decal, Console - Left art. 2611-867
По запросу
13
Винт 10-24X3/4 Cat art. 0623-219
от 368 ₽
14
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
15
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
16
Bracket, Mounting art. 1606-364
По запросу
17
Screw, Machine art. 8017-580
По запросу
18
ADJUSTER,FRT. ARM-EASY ADJUST,1.125 FLAT art. 0704-646
По запросу
19
Screw, Cap art. 8002-037
По запросу
20
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
21
Bracket, Retainer art. 1604-432
По запросу
22
Plate, Backing art. 1606-365
По запросу
23
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
