модель 2002 года
- Модель ZR800
- Код модели ZR 800 CC (BLACK) (S2002ZRHCCUSB)

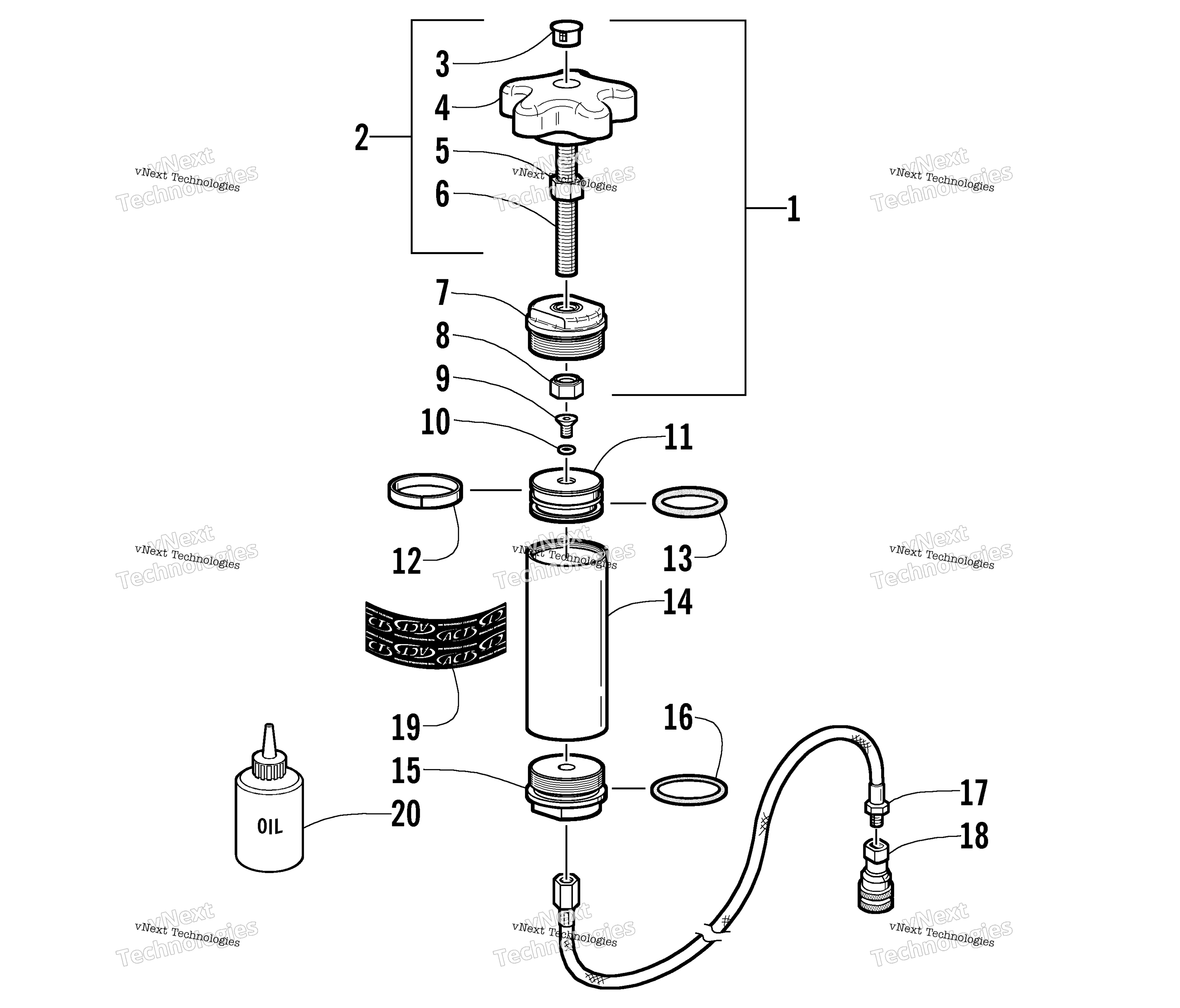

Схема Remote Shock Limiter узла для ZR 800 CC (BLACK) (S2002ZRHCCUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
ADJUSTER,FRT. ARM-EASY ADJUST,1.125 FLAT art. 0704-646
По запросу
1
End Cap/Adjuster Knob Assembly (inc. 2-8) art. 0704-645
По запросу
2
Knob, End Cap - Assembly (inc. 3-6) art. 0704-647
По запросу
3
Plug, Hole art. 0623-537
По запросу
4
Knob, Adjuster art. 1604-526
По запросу
5
Гайка Arctic Cat art. 8042-486
от 263 ₽
7
End Cap art. 0704-602
По запросу
8
Nut, Stop - Adjuster Knob art. 1604-832
По запросу
9
Screw, Machine art. 0623-697
По запросу
10
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
11
Piston, Floating art. 1604-833
По запросу
12
STRAP, FLOATING PISTON - TEFLON art. 1604-278
По запросу
13
O-Ring, Floating Piston art. 1604-277
По запросу
14
Body, Adjuster - Reservoir art. 1604-835
По запросу
15
End Cap, Reservoir art. 1604-836
По запросу
16
O-Ring art. 1604-271
По запросу
17
Hose, Adjuster/Coupler - 38 in. art. 1604-531
По запросу
18
HYDRAULIC COUPLING NIPPLE, FEMALE THREAD art. 1604-537
По запросу
19
Decal, "ACT" - Shock art. 4611-332
По запросу
20
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
Другие схемы модели
Remote Shock Limiter узел
