модель 2002 года
- Модель ZR800
- Код модели ZR 800 CC (BLACK) (S2002ZRHCCUSB)

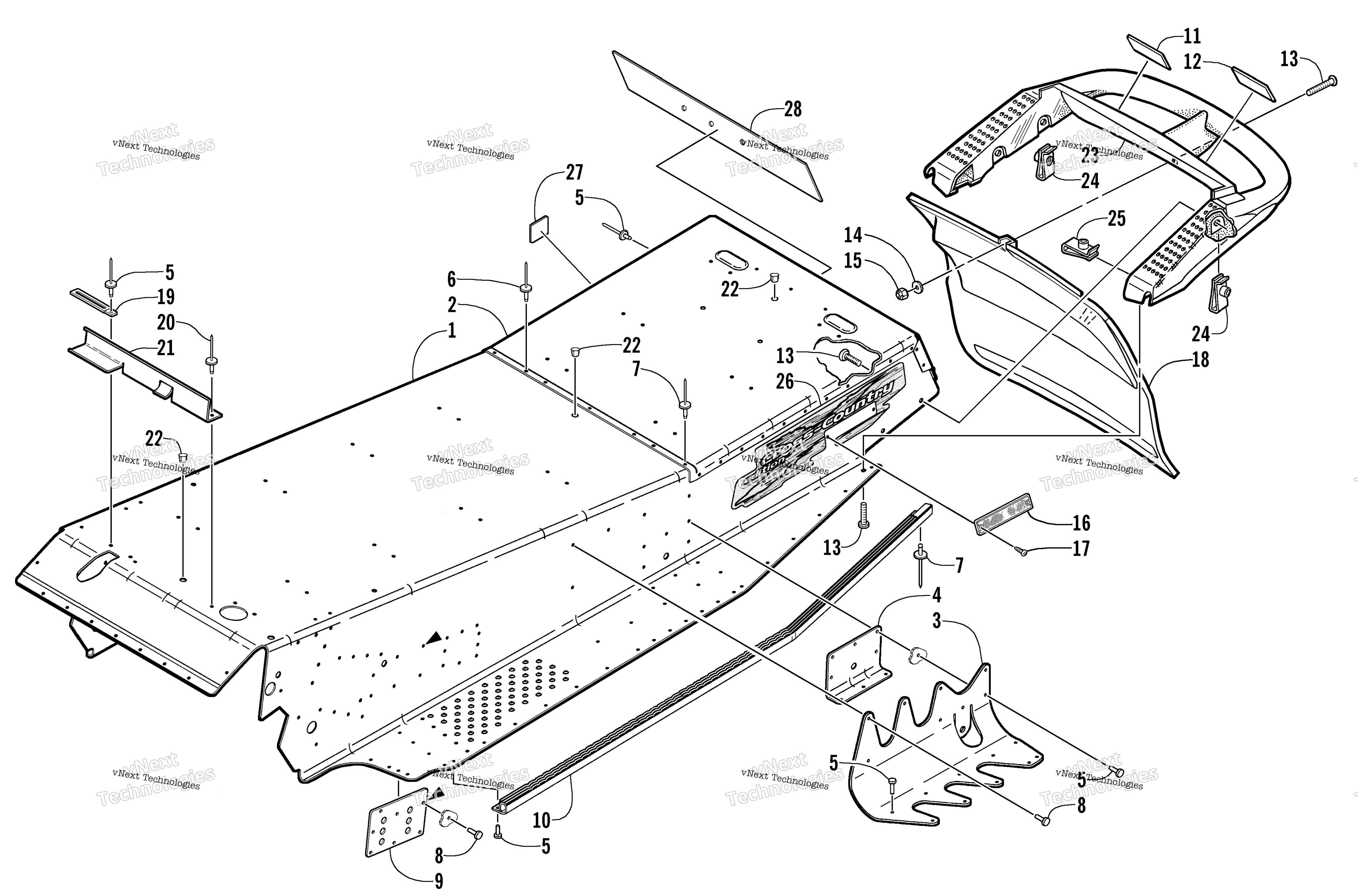

Схема tunnel и задний Bumper для ZR 800 CC (BLACK) (S2002ZRHCCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-8) art. 1718-247
По запросу
2
Plate, End - Rear Tunnel art. 2606-867
По запросу
3
Bracket, Mounting - Rear Suspension - Right art. 2606-238
По запросу
3
Bracket, Mounting - Rear Suspension - Left art. 2606-239
По запросу
4
Plate, Backing - Rear Suspension art. 1706-854
По запросу
5
Rivet, Solid art. 0123-418
По запросу
5
Rivet art. 0623-806
По запросу
5
Rivet Optional art. 8060-486
По запросу
6
Заклепка Arctic Cat art. 8060-686
от 116 ₽
7
Rivet art. 8060-484
По запросу
8
Rivet, Solid art. 0623-072
По запросу
9
PLATE, BODY-REINFORCEMENT-PTD BLK art. 2706-116
По запросу
10
Roll, Tunnel - Right (Black) art. 2606-426
По запросу
10
Roll, Tunnel - Left (Black) art. 2606-425
По запросу
11
Decal, Warning - Towing (French) art. 1611-567
По запросу
12
Decal, Warning - Towing (English) art. 1611-566
По запросу
13
Screw, Machine art. 8017-580
По запросу
14
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
15
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
16
Reflector - Red art. 0606-029
По запросу
17
Clip, Retaining art. 0623-269
По запросу
18
Snowflap Optional art. 1606-507
По запросу
18
Задний брызговик Arctic Cat art. 1606-202
По запросу
18
Snowflap art. 2606-457
По запросу
19
Зажим Arctic Cat art. 1623-984
По запросу
20
Rivet art. 0623-166
По запросу
21
BRKT, MAIN HARNESS PROTECTOR-PTD BLK art. 0707-704
По запросу
22
Plug art. 0623-562
По запросу
23
Bumper, Rear art. 1606-200
По запросу
24
U-Nut art. 0623-771
По запросу
25
U-Nut art. 0623-427
По запросу
26
Decal, Tunnel - Left art. 4611-451
По запросу
26
Decal, Tunnel - Right art. 4611-450
По запросу
27
Decal, CE art. 0411-053
По запросу
28
Decal, Tunnel - Rear art. 4611-112
По запросу
