модель 2003 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 (BLACK-RED 151) (S2003MCJC5USB)

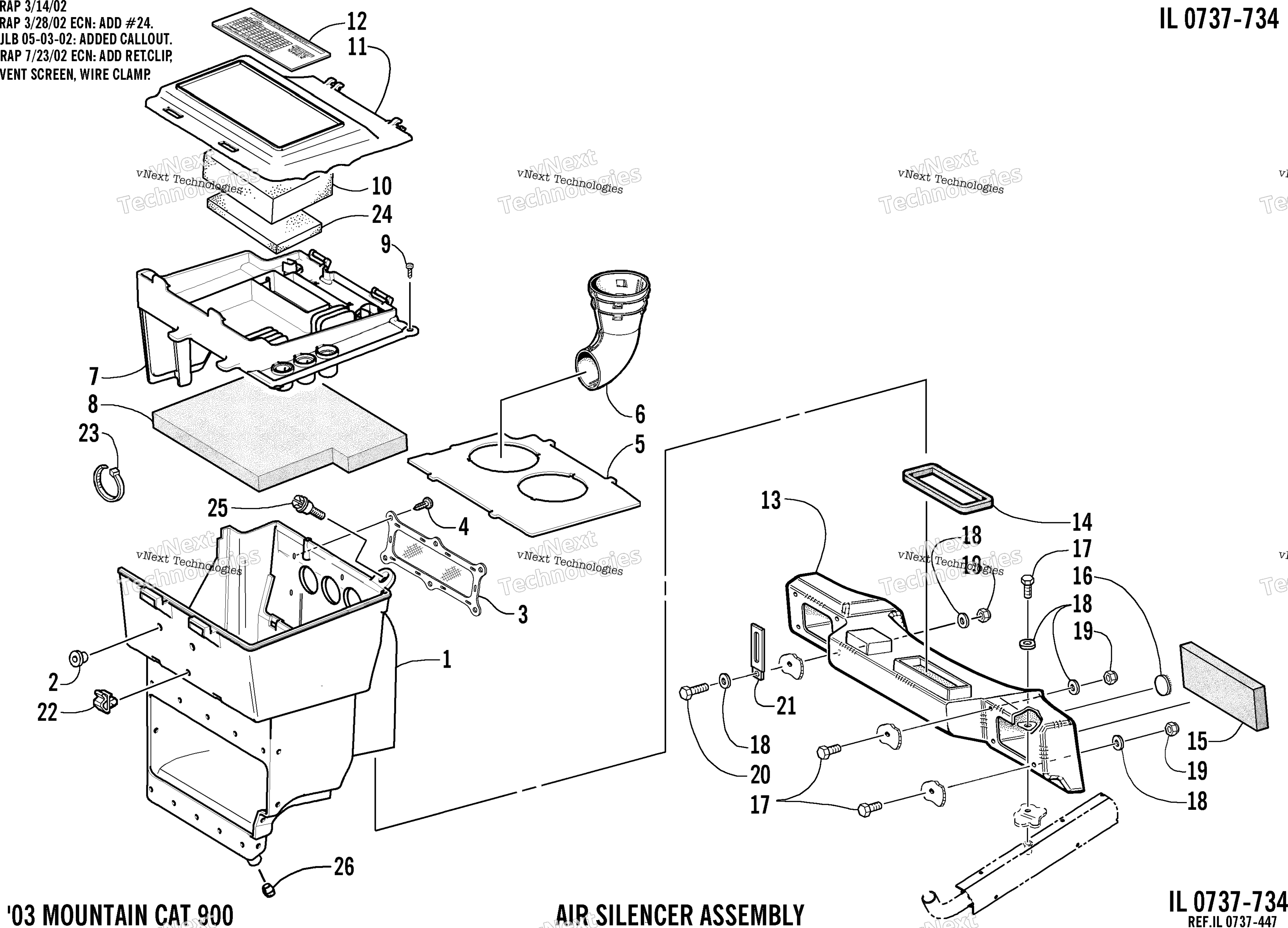

Схема Воздушный Silencer узла для MOUNTAIN CAT 900 (BLACK-RED 151) (S2003MCJC5USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-4) art. 0770-635
По запросу
2
Insert art. 0623-529
По запросу
3
Screen, Vent art. 1670-517
По запросу
4
Clip, Retaining art. 0623-165
По запросу
5
Baffle, Air Silencer art. 1670-461
По запросу
6
Funnel, Air Silencer art. 0670-617
По запросу
7
Cover, Air Silencer art. 1670-424
По запросу
8
Foam, Air Silencer - Cover art. 0617-430
По запросу
9
Screw, Self-Tapping art. 0623-882
По запросу
10
Foam, Tool Tray art. 0617-439
По запросу
11
Cover, Tool Tray art. 1670-425
По запросу
12
Decal, Jet Chart art. 5611-112
По запросу
13
Plenum, Air Silencer art. 1670-428
По запросу
14
Seal, Air Silencer Plenum art. 0617-436
По запросу
15
Foam, Plenum - Intake art. 0617-270
По запросу
16
Disc, Velcro art. 0623-078
По запросу
17
Screw, Cap art. 8002-039
По запросу
18
Washer art. 8050-222
По запросу
19
Nut, Lock art. 8041-366
По запросу
20
Screw, Cap art. 8002-041
По запросу
21
Зажим Arctic Cat art. 1623-984
По запросу
22
Clamp, Push-Mount art. 0623-403
По запросу
23
Зажим Arctic Cat art. 0123-788
По запросу
24
Foam, Tool Tray art. 0617-440
По запросу
25
Screw, Machine - Hex Shoulder art. 0623-780
По запросу
26
Bumper, Air Silencer art. 1606-038
По запросу
