модель 2003 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 (BLACK-RED 151) (S2003MCJC5USB)

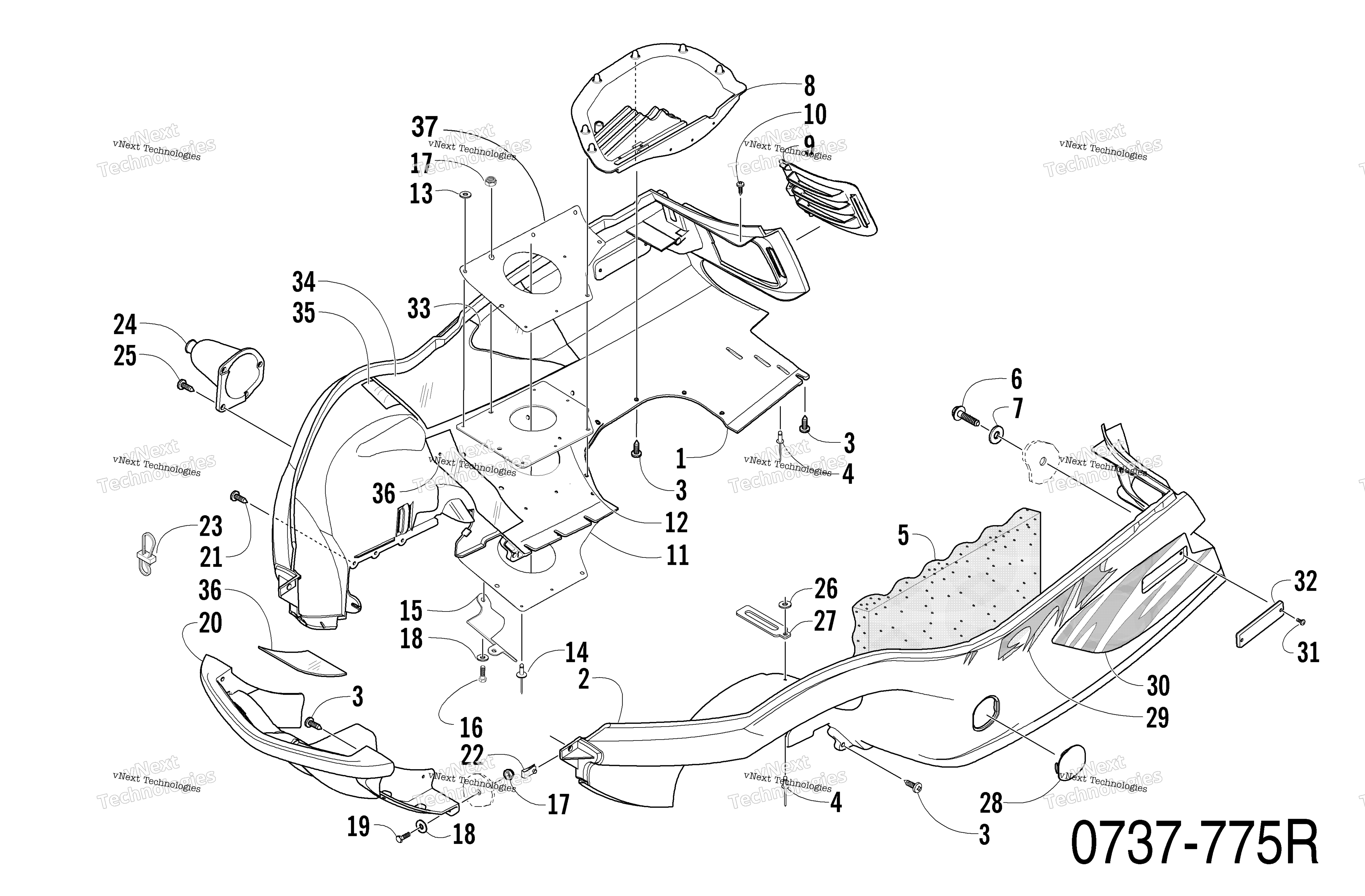

Схема Belly поддон и передний Bumper узла для MOUNTAIN CAT 900 (BLACK-RED 151) (S2003MCJC5USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right (Silver) art. 2706-152
По запросу
2
Belly Pan - Left (Silver) art. 1706-389
По запросу
3
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
4
Клепка art. 8061-508
По запросу
5
Foam, Belly Pan - Left art. 0617-315
По запросу
6
Screw, Self-Tapping art. 0623-647
По запросу
7
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
8
Guard, Dropcase art. 2606-856
По запросу
9
Louver, Air-Intake - Right (Silver) art. 2606-734
По запросу
9
Louver, Air-Intake - Left (Silver) art. 2606-735
По запросу
10
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
11
Shield, Exhaust - Lower art. 0712-967
По запросу
12
Seal, Exhaust - Outlet art. 1612-680
По запросу
13
Washer art. 0623-290
По запросу
14
Rivet art. 8061-410
По запросу
15
Deflector, Exhaust art. 1612-682
По запросу
16
Screw, Cap art. 8002-041
По запросу
17
Nut, Lock art. 8041-366
По запросу
18
Washer art. 8050-222
По запросу
19
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
20
Bumper, Front Pewter (Pewter) art. 2606-737
По запросу
21
Винт Arctic Cat art. 2623-164
от 368 ₽
22
U-Nut art. 0623-427
По запросу
23
Cable, Tie - Double Loop art. 0623-285
По запросу
24
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
24
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
25
Screw, Self-Tapping art. 0623-564
По запросу
26
Washer, Flat art. 0123-149
По запросу
27
Зажим Arctic Cat art. 1623-984
По запросу
28
Panel, Clutch Access (Silver) art. 2606-747
По запросу
29
Decal, Belly Pan - Upper Left (Black-Red/International) art. 4611-543
По запросу
29
Decal, Belly Pan - Upper Right (Black-Red/International) art. 4611-542
По запросу
29
Decal, Bellypan - Upper Left art. 4611-547
По запросу
29
Decal, Bellypan - Upper Right art. 4611-546
По запросу
30
Decal, Bellypan - Lower Left art. 4611-541
По запросу
30
Decal, Bellypan - Lower Right art. 4611-540
По запросу
31
Clip, Retaining art. 0623-269
По запросу
32
Reflector, Front Amber art. 0606-526
По запросу
33
Foil, Protective - Upper Rear art. 2606-375
По запросу
34
Foil, Protective - Lower Front art. 2606-376
По запросу
35
Foil, Protective - Upper Front art. 2606-387
По запросу
36
Foil, Protective art. 0619-206
По запросу
37
Shield, Exhaust - Upper art. 1712-027
По запросу
