модель 2003 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 (BLACK-RED 151) (S2003MCJC5USB)

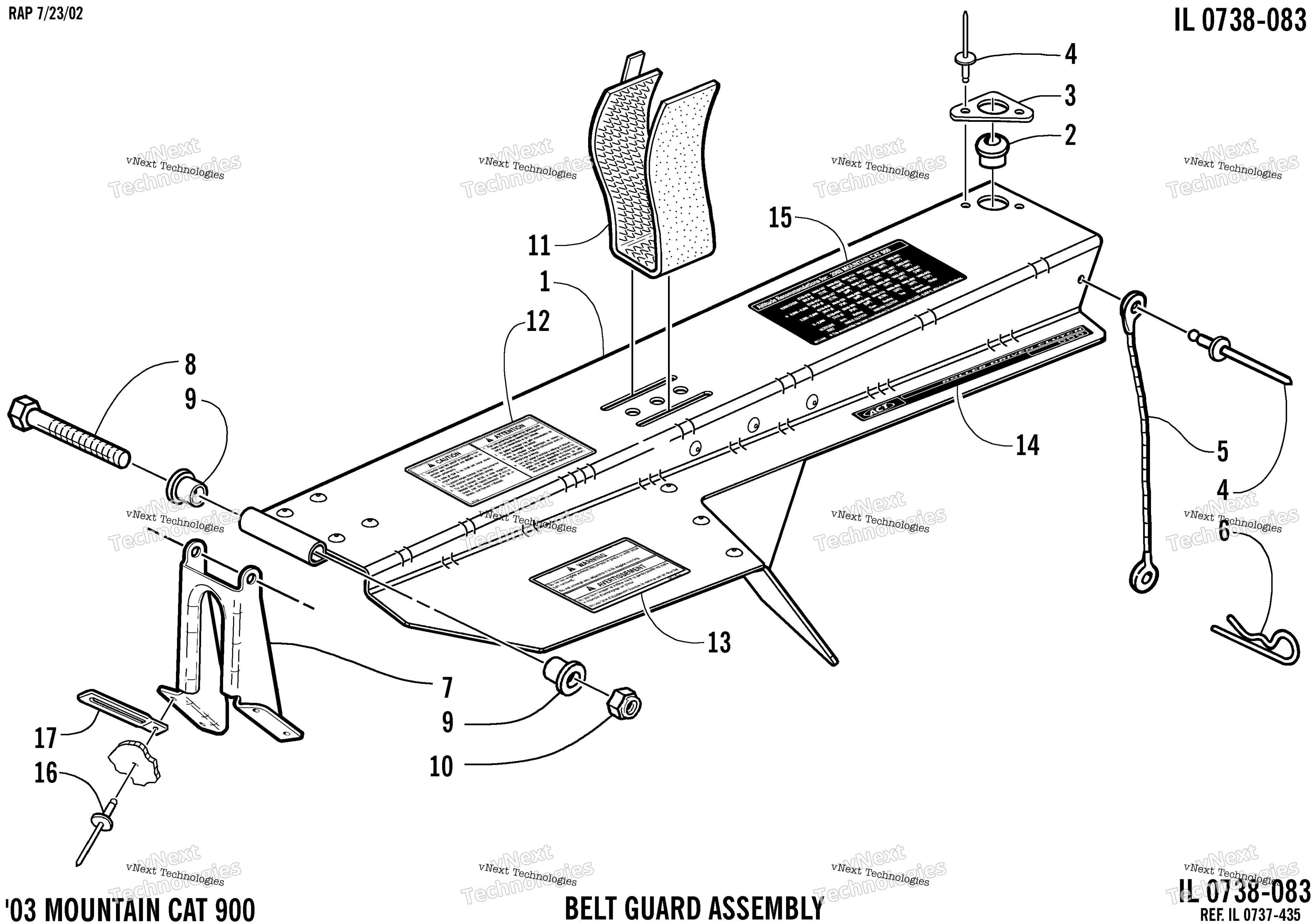

Схема Belt защита узла для MOUNTAIN CAT 900 (BLACK-RED 151) (S2003MCJC5USB)
Схема
Детали
Номер
Наименование детали
Цена
1
GUARD,CLUTCH-UNPAINTED-ASSY (inc. 2-3 and two No. 4) art. 0707-994
По запросу
2
Bushing, Belt Guard art. 0607-549
По запросу
3
Plate, Bushing - Belt Guard art. 0607-550
По запросу
4
Клепка Arctic Cat art. 8060-504
от 116 ₽
5
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
6
Clip, Hairpin art. 0605-283
По запросу
7
BRKT, MTG - GUARD-PTD BLK art. 0707-707
По запросу
8
Screw, Cap art. 8002-050
По запросу
9
Insert, Hinge art. 0607-094
По запросу
10
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
11
RETAINER, DRIVE BELT-VELCRO art. 0707-582
По запросу
12
Decal, Caution - Jetting/Storage art. 1611-582
По запросу
13
Decal, Warning - Belt Guard art. 1611-565
По запросу
14
Decal, "ACT - Roller Driven Clutch" art. 3611-969
По запросу
15
Decal, Clutching art. 5611-111
По запросу
16
Клепка art. 8061-508
По запросу
17
Зажим Arctic Cat art. 1623-984
По запросу
