модель 2003 года
- Модель Z370
- Код модели Z 370 (S2003ZAAFCUSG)

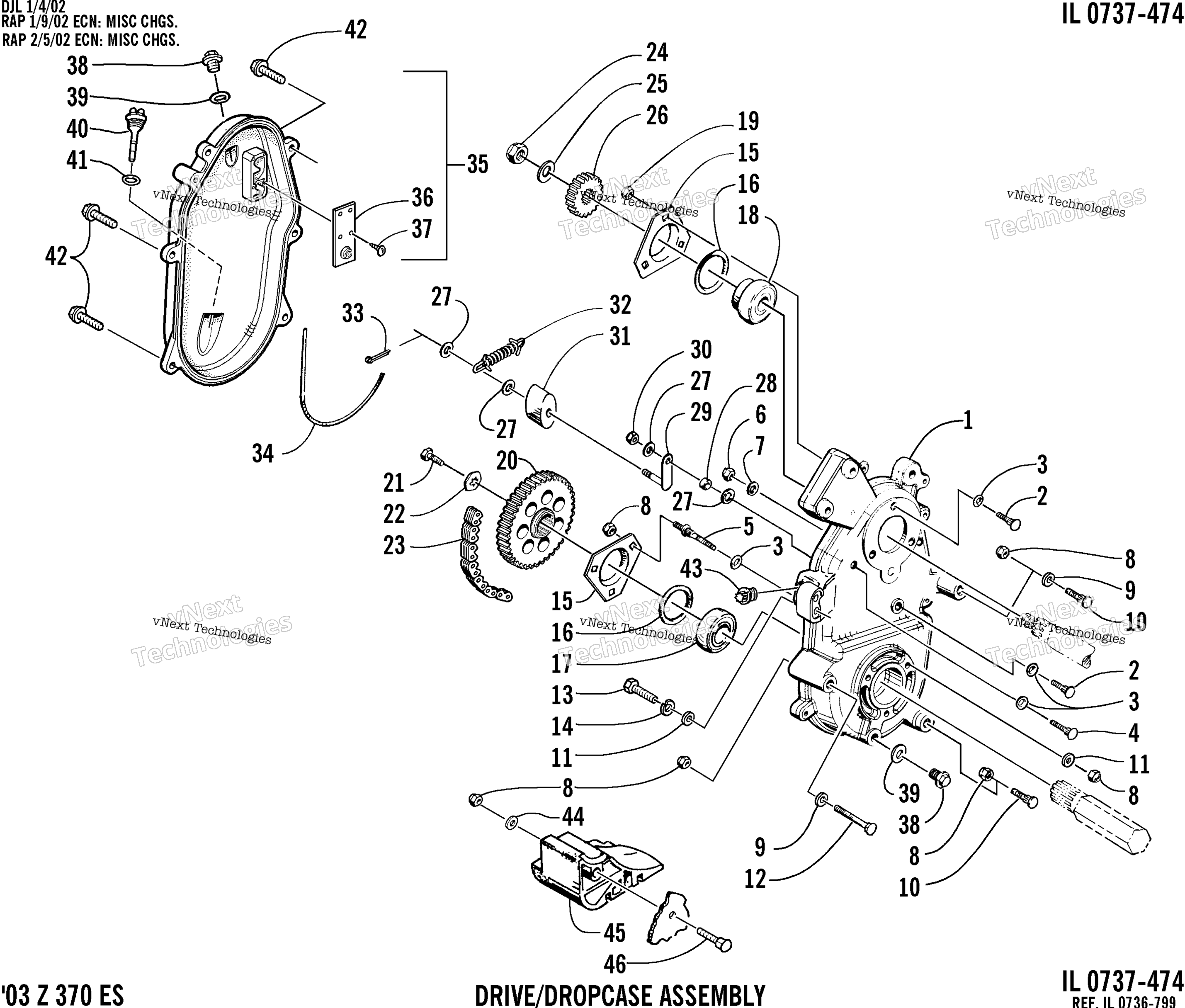

Схема привод / Dropcase узла для Z 370 (S2003ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Dropcase w/Studs (inc. 2-7) art. 0702-450
По запросу
2
Болт Arctic Cat art. 0123-523
от 578 ₽
3
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
4
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
5
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
6
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
7
Шайба Arctic Cat art. 0623-094
от 110 ₽
8
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
9
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
10
Screw, Cap art. 8011-139
По запросу
11
Шайба Arctic Cat art. 8050-247
По запросу
12
Bolt, Carriage art. 8011-143
По запросу
13
Screw, Cap art. 8002-136
По запросу
14
Washer, Lock art. 8051-247
По запросу
15
Пластина Arctic Cat art. 0602-198
По запросу
16
Кольцо уплотнительное Arctic Cat art. 1670-237
По запросу
17
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
18
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
19
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
20
Sprocket - 44T art. 0602-938
По запросу
21
Screw, Cap art. 8002-222
По запросу
22
Шайба Arctic Cat (снято с производства)1725 art. 0124-091
от 1 596 ₽
23
Chain - 72P art. 0107-372
По запросу
24
Nut, Lock art. 0123-310
По запросу
25
Washer, Spring art. 0623-231
По запросу
26
Sprocket - 18T art. 0107-341
По запросу
27
Washer art. 8050-212
По запросу
28
Spacer art. 0107-234
По запросу
29
Arm, Tightener art. 0107-226
По запросу
30
Гайка Arctic Cat art. 0623-122
от 221 ₽
31
Pad, Tightener art. 0107-411
По запросу
32
SPRING, TIGHTENER art. 0707-026
По запросу
33
Pin, Cotter art. 0123-082
По запросу
34
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
35
COVER, DROPCASE-MFG ASSY (UNPTD) (inc. 36-37 and one No. 38-39) art. 7996-258
По запросу
36
COVER, OIL VENT art. 1602-152
По запросу
37
Screw, Self-Tapping art. 0623-081
По запросу
38
Plug, Drain art. 0623-293
По запросу
39
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
40
Stick, Oil Level art. 0602-462
По запросу
41
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
42
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
43
Plug art. 0602-857
По запросу
44
Шайба Arctic Cat art. 8050-242
По запросу
45
Защита корпуса КПП Arctic Cat art. 0616-964
По запросу
46
Bolt, Ribbed art. 8011-137
По запросу
