модель 2003 года
- Модель Z370
- Код модели Z 370 (S2003ZAAFCUSG)

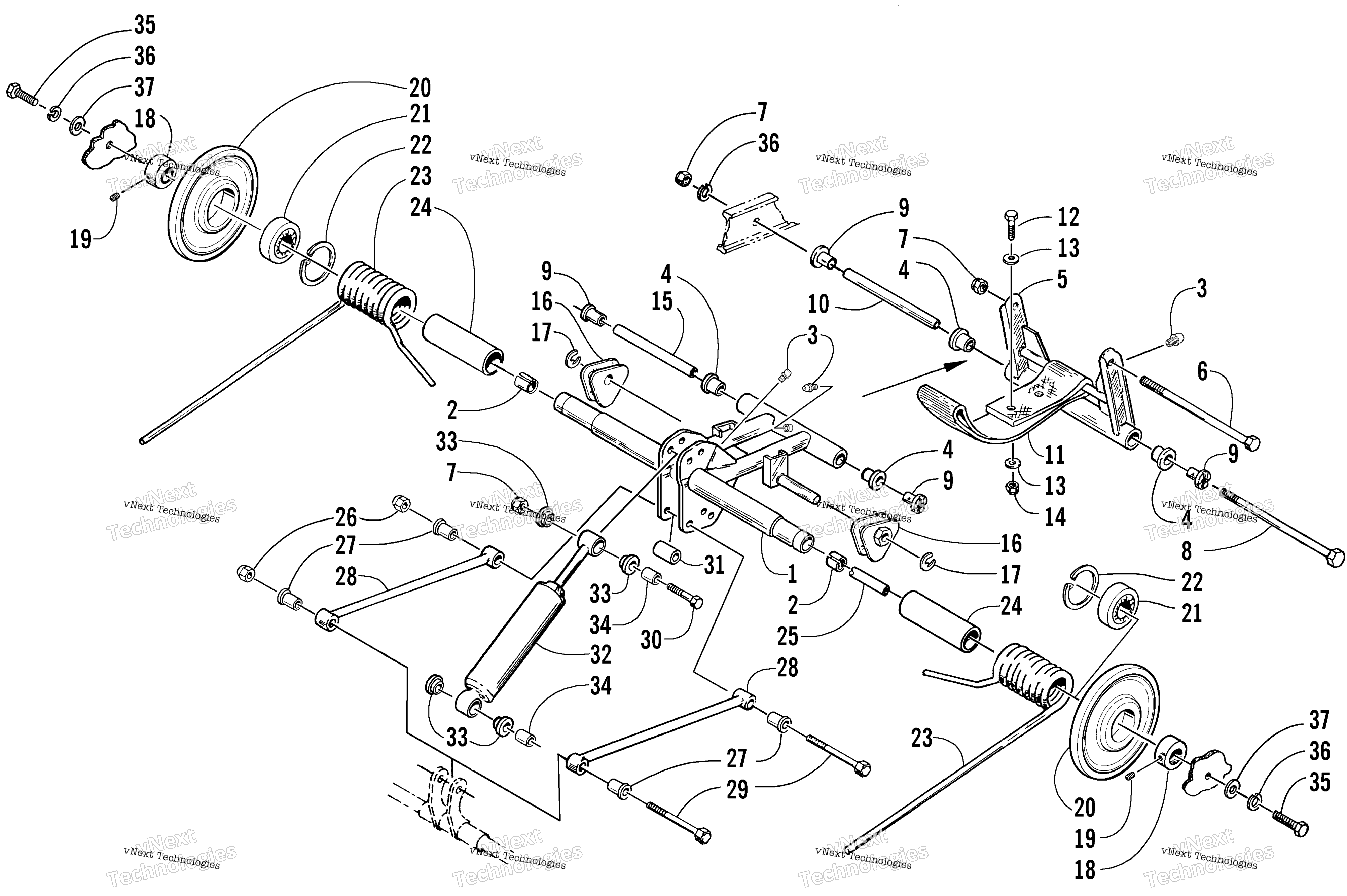

Схема задней части Suspension Rear Arm Assembly для Z 370 (S2003ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler (Black) (inc. 2, one No. 3, and two No. 4) art. 0704-639
По запросу
2
Втулка Arctic Cat art. 0603-083
По запросу
3
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
4
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
5
Arm, Rear (Black) (inc. one No. 3 and two No. 4) art. 0704-643
По запросу
6
Screw, Cap art. 0623-106
По запросу
7
Гайка art. 8040-486
По запросу
8
SCREW,CAP-HH 3/8-16X10 GR 8 Z&Y art. 0623-782
По запросу
9
Втулка Arctic Сat art. 0603-061
от 410 ₽
10
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
11
Strap, Limiter art. 1604-860
По запросу
12
Screw, Cap art. 8002-042
По запросу
13
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
14
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
15
Axle, Idler art. 0604-204
По запросу
16
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
16
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
17
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
18
Arm, Idler art. 0704-583
По запросу
19
Screw, Set art. 0623-217
По запросу
20
Wheel, Idler (inc. 21-22) art. 1604-690
от 3 800 ₽
21
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
22
Ring, Retaining art. 0123-798
По запросу
23
SPRING,SUSPENSION-RH-PTD BLK art. 0704-856
По запросу
23
SPRING,SUSPENSION-LH-PTD BLK art. 0704-857
По запросу
24
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
25
Axle, Inner Carriage art. 0114-163
По запросу
26
Nut, Hex - Thin Lock art. 8041-486
По запросу
27
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
28
LINK,REAR SHOCK-PTD BLK art. 0704-350
По запросу
29
Screw, Cap art. 8002-233
По запросу
30
Screw, Cap art. 8002-227
По запросу
31
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
32
Shock Absorber - Rear Arm (inc. 33-34) art. 1604-455
По запросу
33
Втулка пластиковая Arctic Cat art. 0604-321
По запросу
34
Палец металлический Arctic Cat art. 1604-185
По запросу
35
Болт art. 8002-224
По запросу
36
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
37
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
