модель 2003 года
- Модель Z370
- Код модели Z 370 (S2003ZAAFCUSG)

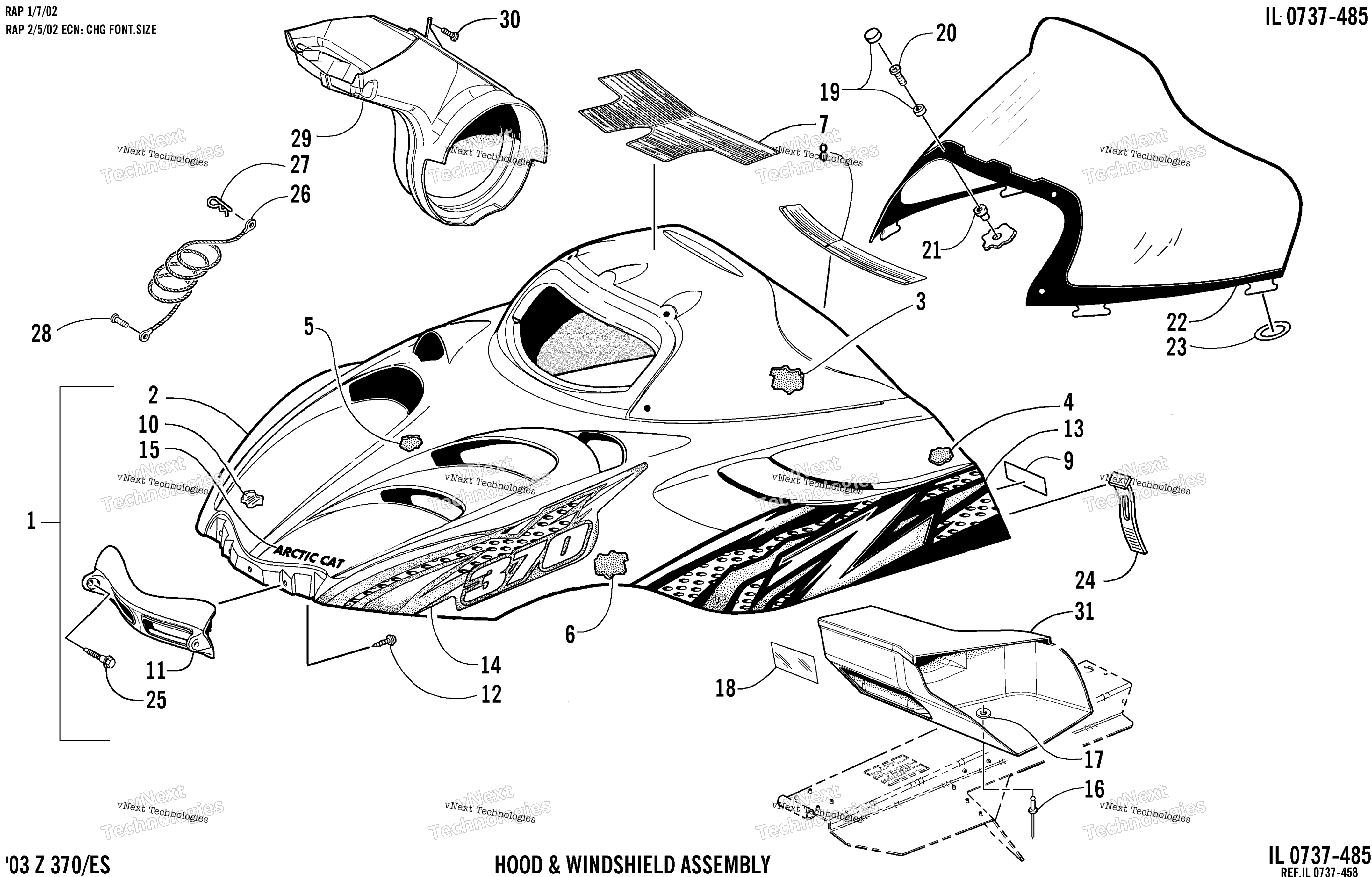

Схема Hood и Windshield узла для Z 370 (S2003ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Black) (inc. 2-15) (ES) art. 1718-322
По запросу
1
Hood w/Decals (Green) (inc. 2-15) art. 1718-321
По запросу
2
Hood w/o Decals - Black (Black) (inc. 3-12) (ES) art. 1718-320
По запросу
2
Hood w/o Decals - Green (Green) (inc. 3-12) art. 1718-103
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
4
Foam, Hood - Rear - Right art. 0617-322
По запросу
4
Foam, Hood - Rear - Left art. 0617-323
По запросу
5
Foam, Hood - Middle art. 0617-328
По запросу
6
Foam, Hood - Front - Right art. 0617-326
По запросу
6
Foam, Hood - Front - Left art. 0617-327
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Warning - Seating Capacity art. 3611-509
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
11
Накладка капота art. 1606-720
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Decal, Hood - Lower Left (ES) art. 4611-689
По запросу
13
Decal, Hood - Lower Right (ES) art. 4611-688
По запросу
13
Decal, Hood - Lower Left art. 4611-653
По запросу
13
Decal, Hood - Lower Right art. 4611-652
По запросу
14
Decal, Hood - Upper Right art. 4611-654
По запросу
14
Decal, Hood - Upper Left (ES) art. 4611-691
По запросу
14
Decal, Hood - Upper Right (ES) art. 4611-690
По запросу
14
Decal, Hood - Upper Left art. 4611-655
По запросу
15
Decal, "Arctic Cat" - Hood (ES) art. 4611-470
По запросу
15
Decal, "Arctic Cat" - Hood art. 4611-710
По запросу
16
Rivet art. 8060-506
По запросу
17
Washer, Flat art. 0123-149
По запросу
18
Foil, Protective art. 0706-548
По запросу
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Screw, Machine art. 0623-902
По запросу
21
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
22
WINDSHIELD, W/SCREEN-GREEN (ES) art. 3606-043
По запросу
22
Windshield art. 2606-674
По запросу
23
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
24
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
25
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
26
Cable, Hood art. 1606-158
По запросу
27
Clip, Hairpin art. 0623-805
По запросу
28
Screw, Self-Tapping art. 0623-057
По запросу
29
Duct, Air-In art. 1606-829
По запросу
30
Screw, Self-Tapping art. 0623-257
По запросу
31
Duct, Air-Out art. 1606-872
По запросу
