модель 2003 года
- Модель ZL600
- Код модели ZL 600 EFI (S2003ZLDEFUSB)

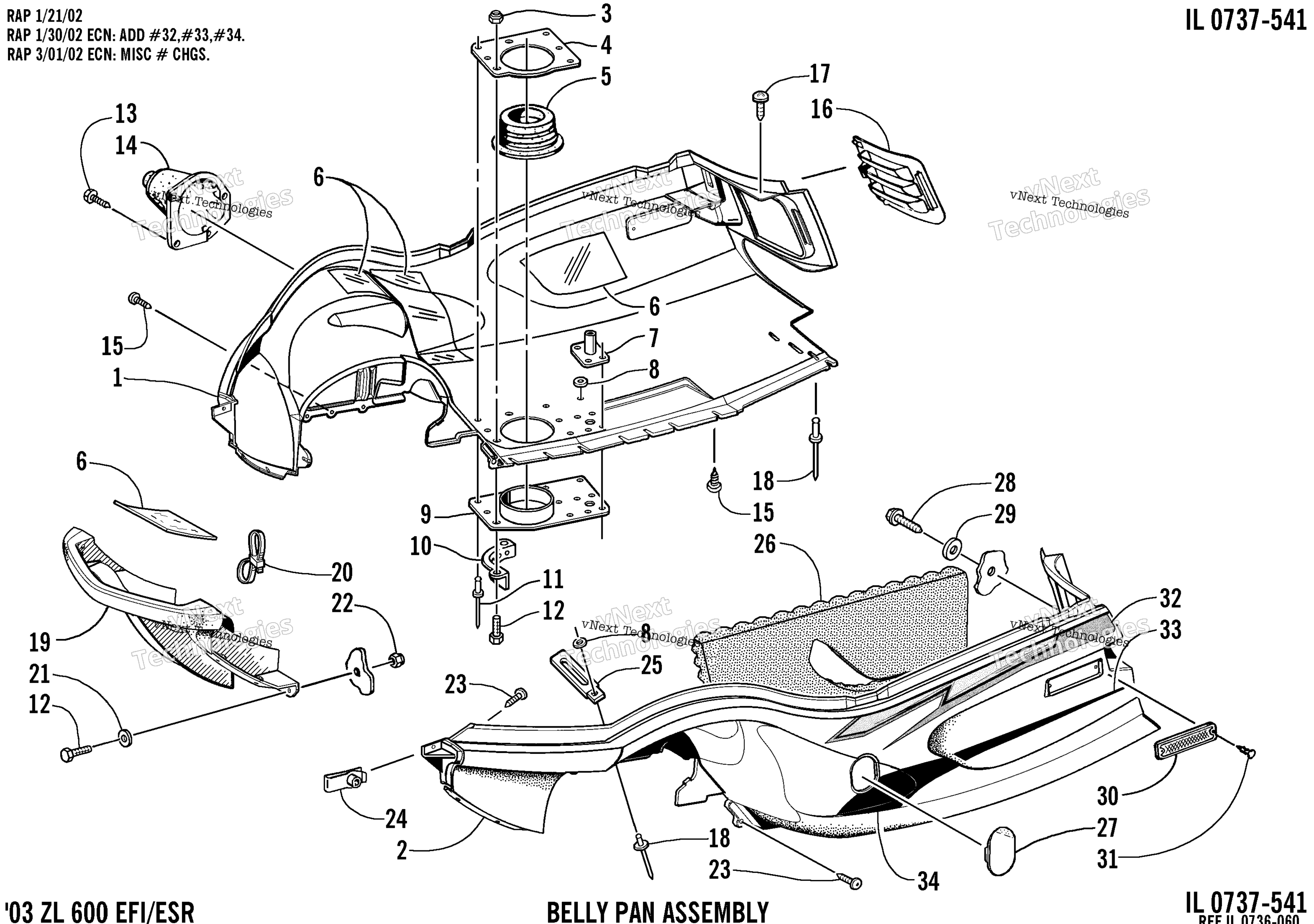

Схема Belly поддон и передний Bumper узла для ZL 600 EFI (S2003ZLDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right (Platinum) (ESR Silver) art. 1706-300
По запросу
1
BELLY PAN, RH-BLK-ROUTED (Black) art. 2706-406
По запросу
2
Belly Pan - Left (Platinum) (ESR Silver) art. 2706-055
По запросу
2
Belly Pan - Left Black (Black) art. 1706-141
По запросу
3
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
4
Ring, Exhaust Outlet art. 0712-891
По запросу
5
Boot, Exhaust art. 0612-747
По запросу
6
Foil, Protective art. 0619-206
По запросу
7
Plate, Drain - VEV art. 0712-693
По запросу
8
Washer, Flat art. 0123-149
По запросу
9
RING,EXH-OUTLET-LOWER-PTD BLK art. 0712-912
По запросу
10
Deflector, Exhaust Outlet art. 0712-879
По запросу
11
Rivet art. 8060-508
По запросу
12
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
13
Screw, Self-Tapping art. 0623-564
По запросу
14
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
14
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Louver, Air-Intake - Right Black (Black) art. 1606-044
По запросу
16
Louver, Air-Intake - Left Black (Black) art. 1606-045
По запросу
16
Louver, Air-Intake - Right (Platinum) (ESR Silver) art. 2606-390
По запросу
16
Louver, Air-Intake - Left (Platinum) (ESR Silver) art. 2606-391
По запросу
17
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
18
Клепка art. 8061-508
По запросу
19
Бампер передний черный Arctic Cat Bearcat WT / 660 art. 2606-224
По запросу
20
Cable, Tie - Double Loop art. 0623-285
По запросу
21
Washer art. 8050-222
По запросу
22
Nut, Lock art. 8041-366
По запросу
23
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
24
U-Nut art. 0623-427
По запросу
25
Зажим Arctic Cat art. 1623-984
По запросу
26
Foam, Belly Pan - Left art. 0617-315
По запросу
27
Panel, Clutch Access (Platinum) (ESR Silver) art. 2606-293
По запросу
27
Заглушка боковой панели Arctic Cat art. 1606-767
По запросу
28
Screw, Self-Tapping art. 0623-647
По запросу
29
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
30
Reflector, Front Amber art. 0606-526
По запросу
31
Clip, Retaining art. 0623-269
По запросу
32
Decal, Belly Pan - Upper Right art. 4611-582
По запросу
32
Decal, Belly Pan - Upper Left art. 4611-581
По запросу
32
Decal, Belly Pan - Upper Right (ESR Silver) art. 4611-588
По запросу
32
Decal, Belly Pan - Upper Left (ESR Silver) art. 4611-589
По запросу
33
Decal, Belly Pan - Lower Right art. 4611-584
По запросу
33
Decal, Belly Pan - Lower Left art. 4611-583
По запросу
33
Decal, Belly Pan - Lower Right (ESR Silver) art. 4611-590
По запросу
33
Decal, Belly Pan - Lower Left (ESR Silver) art. 4611-591
По запросу
34
Decal, Belly Pan - Front - Right art. 4611-586
По запросу
34
Decal, Belly Pan - Front - Left art. 4611-585
По запросу
34
Decal, Belly Pan - Front - Right (ESR Silver) art. 4611-592
По запросу
34
Decal, Belly Pan - Front - Left (ESR Silver) art. 4611-593
По запросу
