модель 2003 года
- Модель ZL600
- Код модели ZL 600 EFI (S2003ZLDEFUSB)

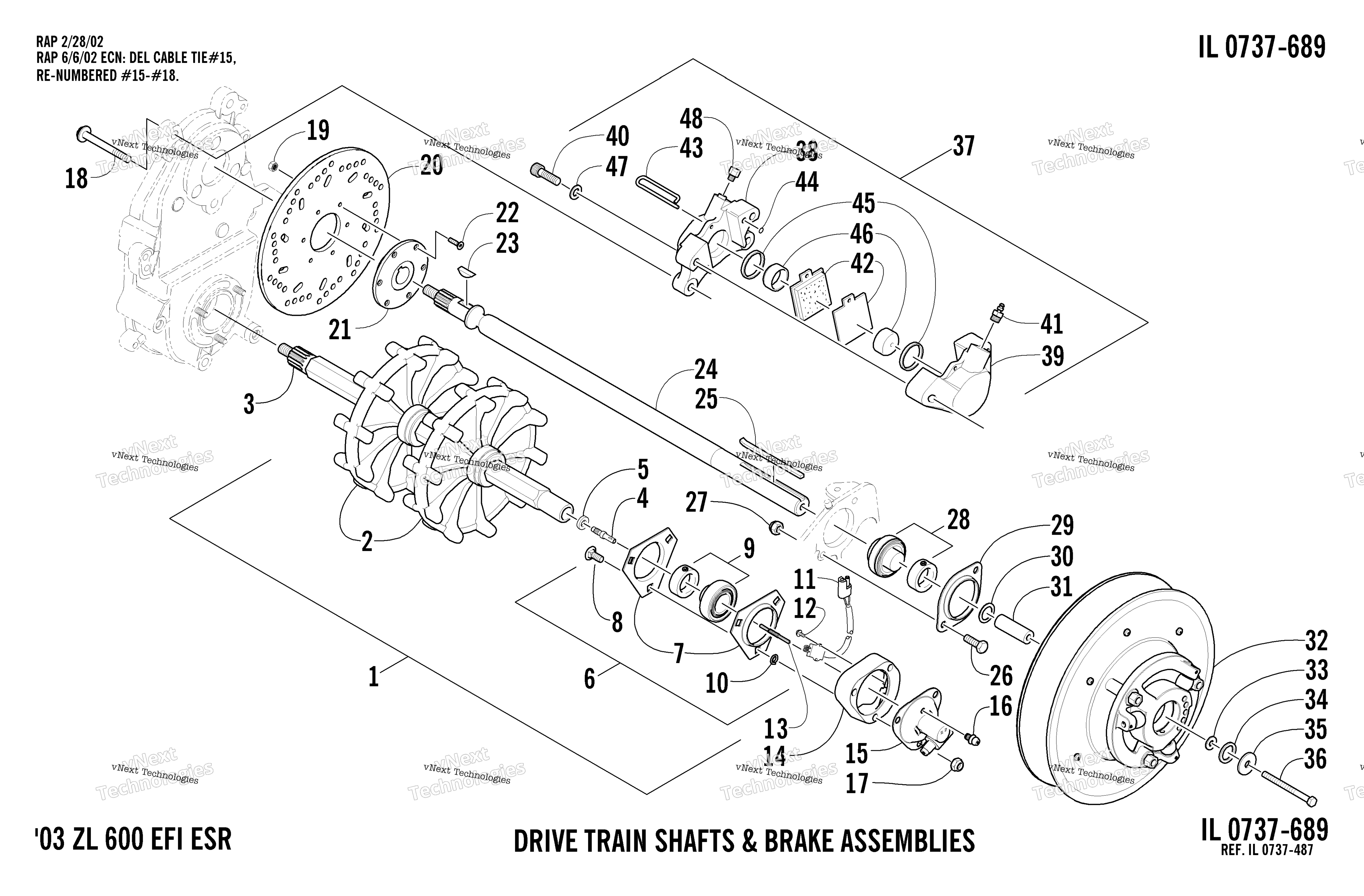

Схема трансмиссии Shafts And Brake Assemblies #2 для ZL 600 EFI (S2003ZLDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Drive Assembly (inc. 2-10) art. 0728-076
По запросу
2
Sprocket, Drive - 9T art. 1602-200
По запросу
3
Driveshaft art. 1602-324
По запросу
4
Bushing, Drive art. 0620-276
По запросу
5
Magnet, Ring art. 0620-272
По запросу
6
Подшипник подвески Arctic Cat art. 0702-410
По запросу
7
Пластина Arctic Cat art. 0602-198
По запросу
8
Bolt, Carriage art. 8011-136
По запросу
9
Подшипник вала гусеницы Arctic Cat art. 1602-375
от 2 114 ₽
Аналог
4 788 ₽
Требуется 1 шт.
Подписаться
10
Кольцо Arctic Cat art. 0623-810
от 473 ₽
11
Датчик Arctic Cat art. 0630-008
По запросу
12
Screw, Self-Tapping art. 0623-137
По запросу
13
Адаптер-переходник троса спидометра Arctic Cat art. 0602-154
от 3 101 ₽
14
Housing, Motion Sensor art. 0745-191
По запросу
15
Адаптер привода спидометра Arctic Cat art. 0720-005
По запросу
16
Fitting, Grease art. 0104-062
По запросу
17
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
18
Screw, Cap art. 8020-315
По запросу
19
Гайка Arctic Cat art. 0123-430
от 263 ₽
20
Disc, Brake art. 0602-951
По запросу
21
Hub, Brake art. 0602-952
По запросу
22
Screw, Cap art. 0623-433
По запросу
23
Key, Woodruff - Hardened art. 0602-598
По запросу
24
SHAFT,DRIVEN-PTD BLK art. 0702-266
По запросу
25
Key art. 0101-076
По запросу
26
Болт Arctic Cat art. 8002-130
По запросу
27
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
28
Подшипник вала вариатора Arctic Cat art. 1602-099
По запросу
29
Plate, Flange art. 0602-892
По запросу
30
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
30
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
31
Shaft, Stub art. 0648-066
По запросу
32
Clutch, Driven art. 0726-117
По запросу
33
Шайба Arctic Cat art. 0123-053
от 326 ₽
34
Washer art. 0123-578
По запросу
35
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
36
Screw, Cap art. 8002-142
По запросу
37
Caliper, Brake - Fixed/Duel Piston (inc. 38-48) art. 0602-829
По запросу
40
Screw, Cap art. 8005-679
По запросу
41
Fitting, Bleed art. 0602-707
По запросу
42
Тормозные колодки Bearcat 660 art. 1702-429
от 2 374 ₽
Аналог
2 374 ₽
Требуется 1 шт.
43
Pin, Retaining-Brake Pad art. 0602-706
По запросу
44
O-Ring, Housing art. 0602-729
По запросу
45
O-Ring, Retractor - Square art. 0602-583
По запросу
46
Piston art. 0602-708
По запросу
47
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
48
Fitting, Adapter - 1/8 NPT/DBL Flare art. 0602-590
По запросу
