модель 2003 года
- Модель ZL600
- Код модели ZL 600 EFI (S2003ZLDEFUSB)

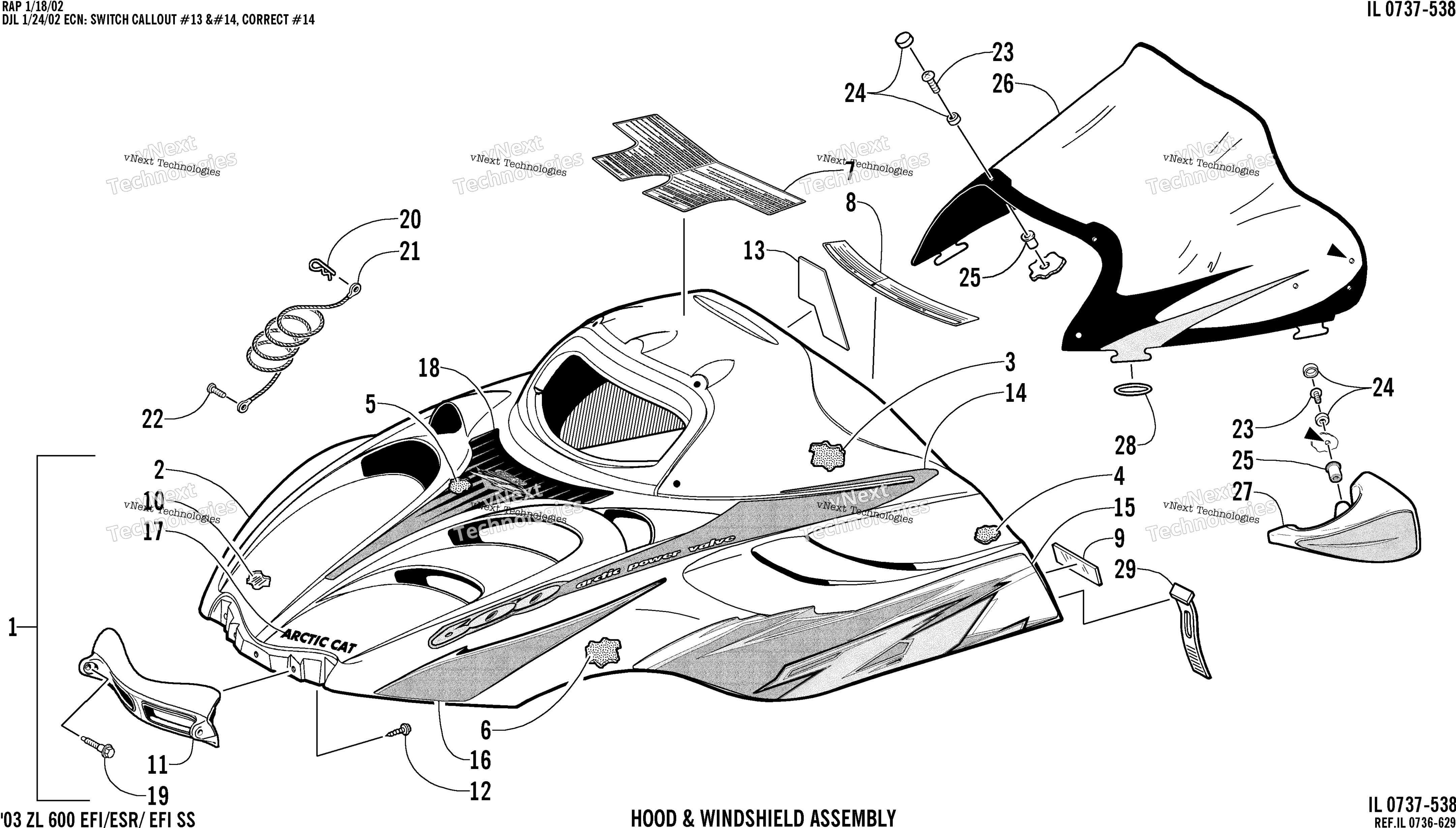

Схема Hood и Windshield узла для ZL 600 EFI (S2003ZLDEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Black) (inc. 2-18) (ESR Black) art. 1718-182
По запросу
1
Hood w/Decals (Silver) (inc. 2-18) (ESR Silver) art. 1718-186
По запросу
1
Hood w/Decals (Black) (inc. 2-12 and 14-18) art. 1718-181
По запросу
2
Hood w/o Decals (Silver) (inc. 3-13) (ESR Silver) art. 1718-274
По запросу
2
Hood w/o Decals (Black) (inc. 3-13) (ESR Black) art. 1718-178
По запросу
2
Hood w/o Decals (Black) (inc. 3-12) art. 1718-273
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
4
Foam, Hood - Rear - Right art. 0617-322
По запросу
4
Foam, Hood - Rear - Left art. 0617-323
По запросу
5
Foam, Hood - Middle art. 0617-328
По запросу
6
Foam, Hood - Front - Right art. 0617-326
По запросу
6
Foam, Hood - Front - Left art. 0617-327
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Warning - Seating Capacity art. 3611-509
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
11
Накладка капота art. 1606-720
По запросу
11
HINGE, HOOD-GRN (Green) art. 2606-321
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Decal, Reverse (ESR) art. 3611-580
По запросу
14
Decal, Hood - Upper Left (ESR Silver) art. 4611-617
По запросу
14
Decal, Hood - Upper Right (ESR Silver) art. 4611-618
По запросу
14
Decal, Hood - Upper Left art. 4611-619
По запросу
14
Decal, Hood - Upper Right art. 4611-620
По запросу
15
Decal, Hood - Lower Left (ESR Silver) art. 4611-597
По запросу
15
Decal, Hood - Lower Right (ESR Silver) art. 4611-598
По запросу
15
Decal, Hood - Lower Left art. 4611-575
По запросу
15
Decal, Hood - Lower Right art. 4611-574
По запросу
16
Decal, Hood - Front - Left art. 4611-577
По запросу
16
Decal, Hood - Front - Right art. 4611-576
По запросу
16
Decal, Hood - Front - Right (ESR Silver) art. 4611-600
По запросу
16
Decal, Hood - Front - Left (ESR Silver) art. 4611-599
По запросу
17
Decal, “Arctic Cat” - Hood art. 3611-186
По запросу
17
Decal, Hood - “Arctic Cat” (ESR Silver) art. 3611-187
По запросу
18
Decal, Hood - Crest art. 4611-578
По запросу
18
Decal, Hood - Crest (ESR Silver) art. 4611-601
По запросу
19
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
20
Clip, Hairpin art. 0623-805
По запросу
21
Cable, Hood art. 1606-158
По запросу
22
Screw, Self-Tapping art. 0623-057
По запросу
23
Screw, Machine Qty 10 on ESR art. 0623-902
По запросу
24
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
25
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
26
Windshield art. 2606-635
По запросу
26
WINDSHIELD-W/HOLES-W/GRAPHICS (SLVR ZL) (ESR Silver) art. 2606-644
По запросу
27
KIT, MIRROR WS MOUNT-BLK (inc. six No. 23-25) (ESR) art. 2639-477
от 3 344 ₽
28
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
29
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
