модель 2004 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2004BCFWTUSS)

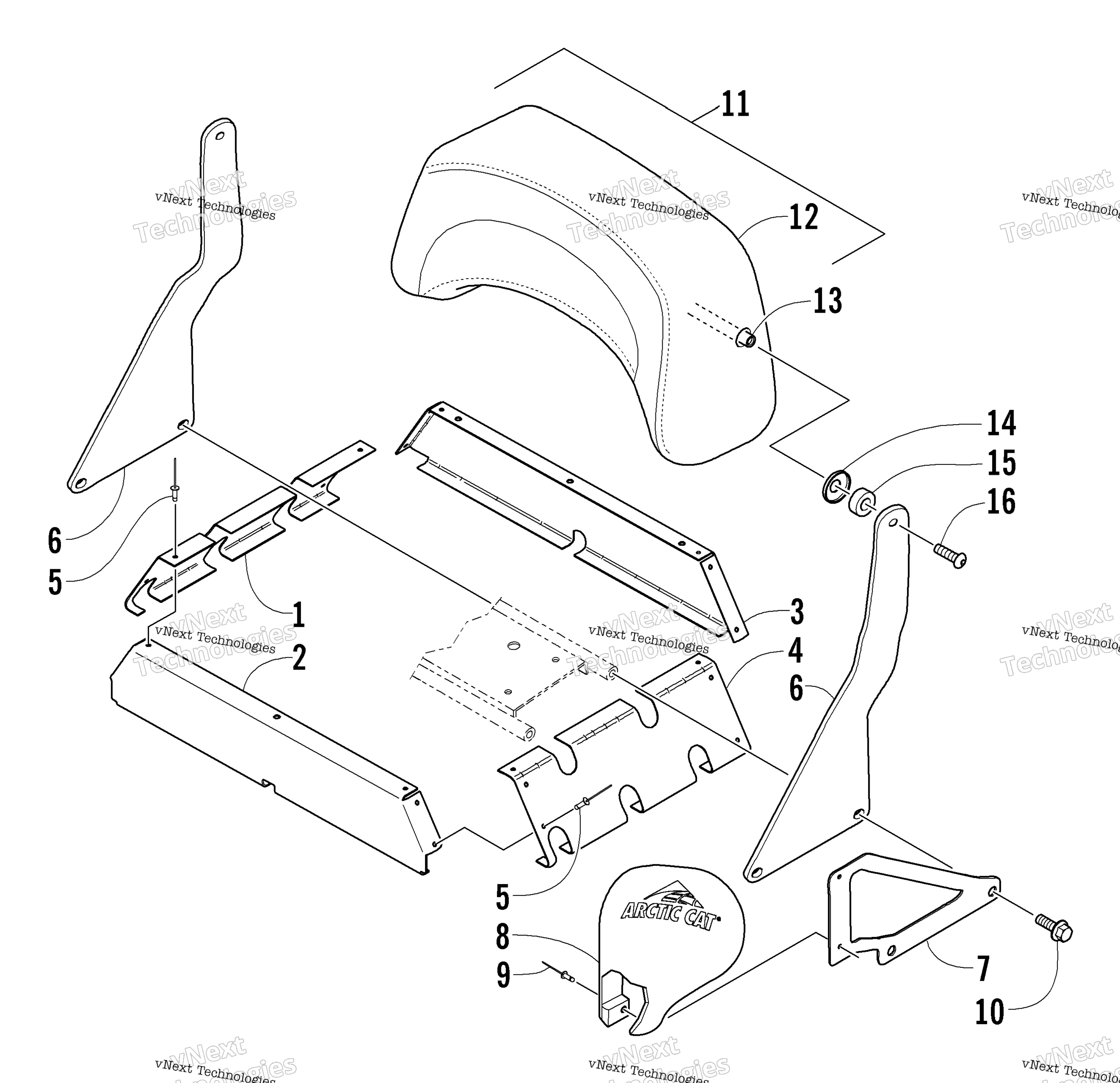

Схема Backrest узла для BEARCAT WIDE TRACK (S2004BCFWTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Riser, Seat - Right art. 2706-286
По запросу
2
Riser, Seat - Front art. 2706-285
По запросу
3
Riser, Seat - Rear art. 2706-284
По запросу
4
Riser, Seat - Left art. 2706-287
По запросу
5
Заклепка Arctic Cat art. 8060-706
от 116 ₽
6
Bracket, Backrest - Left art. 2706-171
По запросу
6
Bracket, Backrest - Right art. 2706-170
По запросу
7
Bracket, Mounting - Wind Deflector - Left art. 2706-215
По запросу
7
Bracket, Mounting - Wind Deflector - Right art. 2706-214
По запросу
8
Deflector, Wind - Right art. 1606-238
По запросу
8
Deflector, Wind - Left art. 1606-239
По запросу
9
Rivet art. 8061-706
По запросу
10
Screw, Cap art. 8020-220
По запросу
11
Backrest (inc. 12-13) art. 2706-497
По запросу
12
Cover, Backrest art. 2706-498
По запросу
13
Axle, Inner Carriage art. 0114-163
По запросу
14
Washer, Cup art. 0723-003
По запросу
15
Block, Tension - Backrest art. 0616-547
По запросу
16
Screw, Machine art. 0623-566
По запросу
