модель 2004 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2004BCFWTUSS)

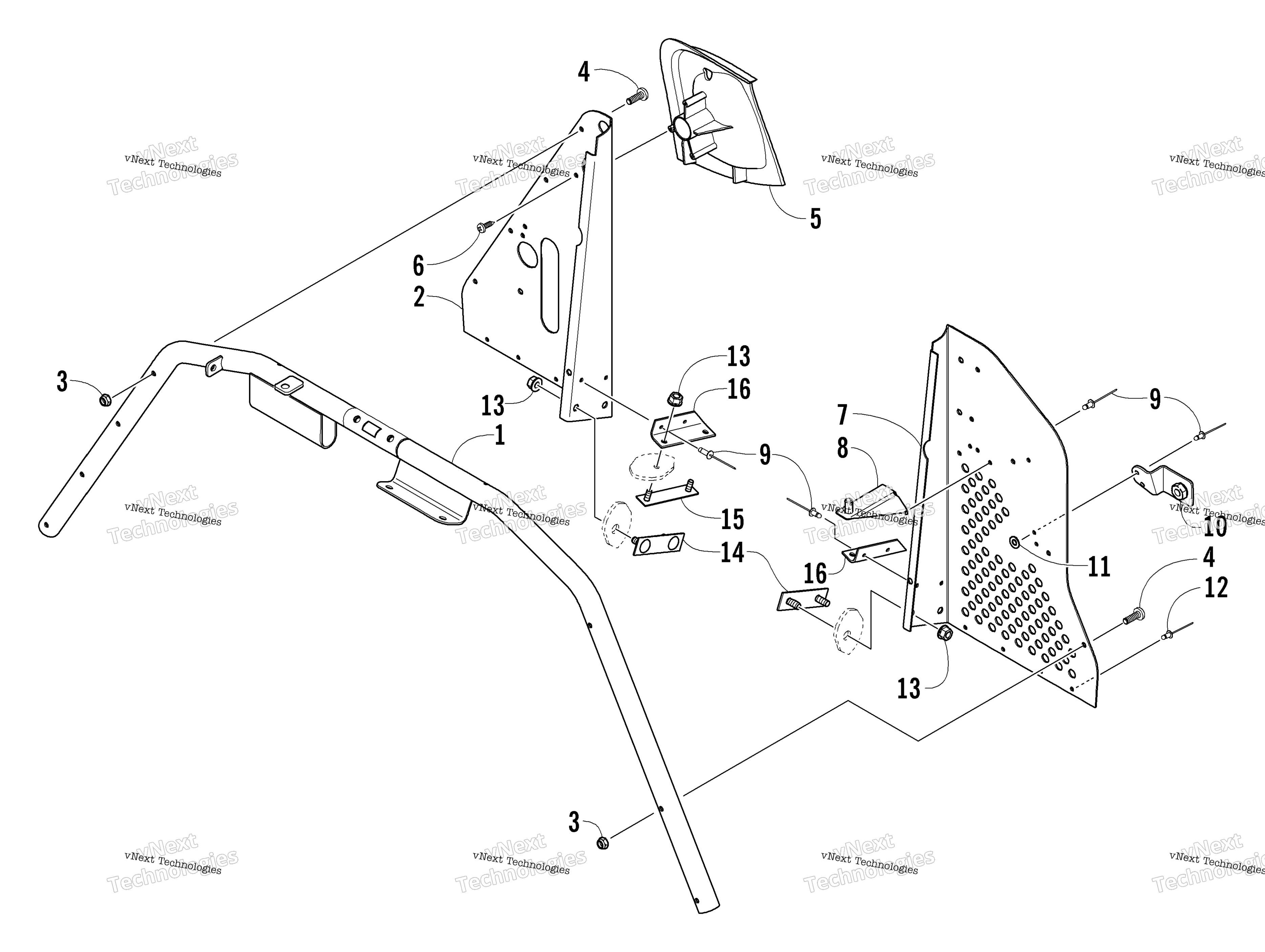

Схема рулевого управления Support Assembly для BEARCAT WIDE TRACK (S2004BCFWTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Support, Steering art. 0705-972
По запросу
2
Plate, Backing Vent - Right art. 2706-276
По запросу
3
Nut, Hex Lock - NYL 10-24 Z&Y art. 8040-246
По запросу
4
Screw, Machine art. 0623-227
По запросу
5
Panel, Recoil Rope Cup art. 2606-739
По запросу
6
Screw, Self-Tapping art. 0623-297
По запросу
7
Plate, Backing Vent - Left art. 2706-275
По запросу
8
Bracket, Belt Guard art. 0705-943
По запросу
9
Rivet art. 0623-166
По запросу
10
Mount, Belly Pan/Hood Strap Hook - Left art. 2706-273
По запросу
10
Mount, Belly Pan/Hood Strap Hook - Right art. 2706-274
По запросу
11
Washer, Flat art. 0123-149
По запросу
12
Клепка Arctic Cat art. 8060-504
от 116 ₽
13
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
14
PLATE, BACKING SIDE-PTD BLK art. 1705-113
По запросу
15
PLATE, BACKING TOP-PTD BLK art. 1705-114
По запросу
16
Brace, Steering Support - Left art. 0605-121
По запросу
16
Brace, Steering Support - Right art. 0605-120
По запросу
