модель 2004 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2004BCFWTUSS)

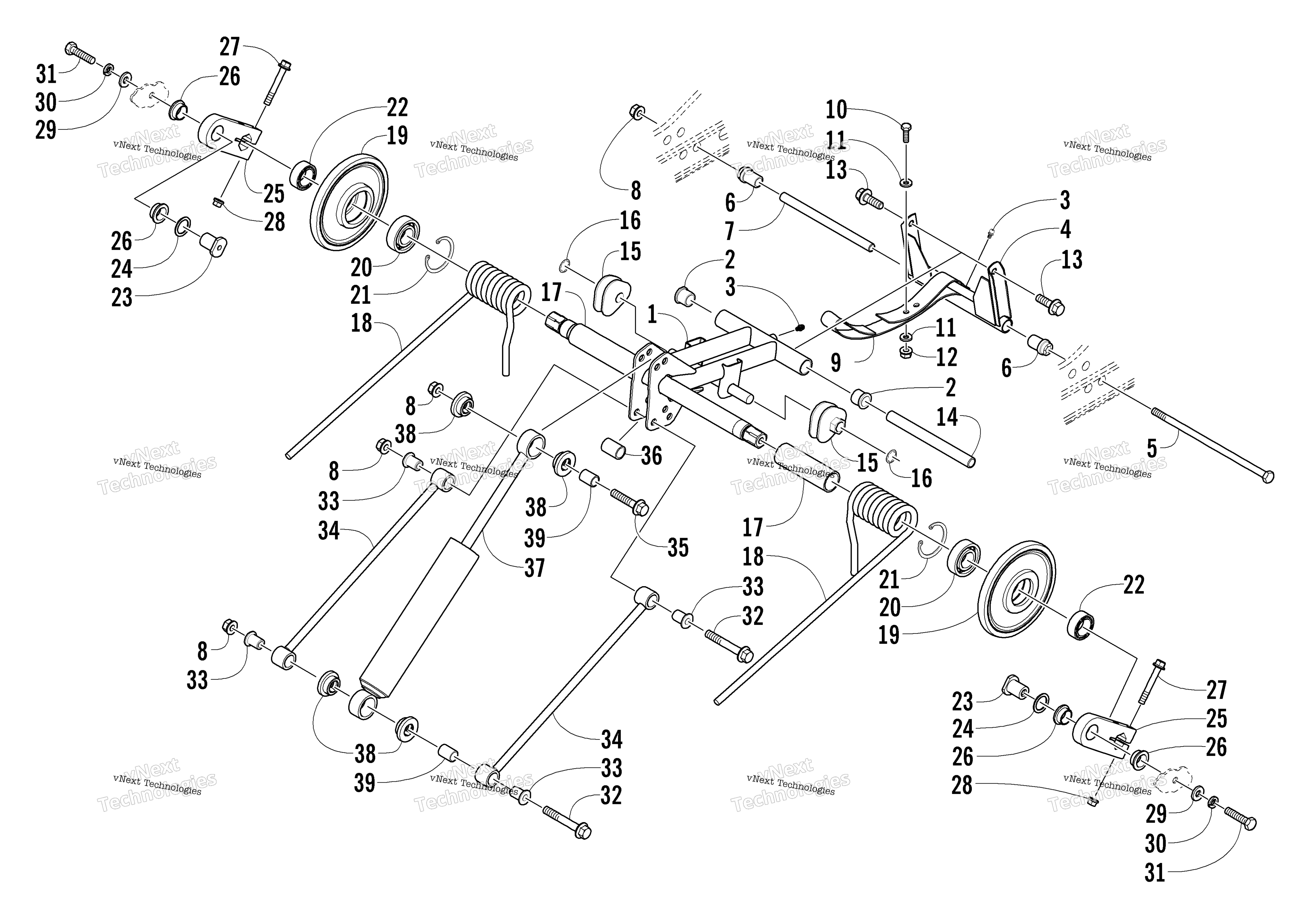

Схема задней части Suspension Rear Arm Assembly для BEARCAT WIDE TRACK (S2004BCFWTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
IDLER ARM, HEX-FAB (inc. 2 and one No. 3) art. 1704-488
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
4
Рычаг задний Arctic Cat art. 1704-520
По запросу
5
Болт Arctic Cat art. 0623-971
По запросу
6
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
7
Ось рычага подвески Arctic Cat art. 1604-974
По запросу
8
Гайка Arctic Cat art. 8048-486
По запросу
9
Стропа Arctic Cat art. 1604-863
По запросу
10
Screw, Cap art. 8002-042
По запросу
11
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
12
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
13
Болт Arctic Cat art. 8020-222
от 221 ₽
14
Ось задней подвески Arctic Cat art. 1604-975
от 3 206 ₽
15
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
15
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
16
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
17
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
18
SPRING,SUSP.-LH (.452)-PTD BLK art. 0704-945
По запросу
18
SPRING,SUSP.-RH (.452)-PTD BLK art. 0704-944
По запросу
19
Ролик гусеницы 162х25 Arctic Cat (снят с производства) art. 0604-051
По запросу
20
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
21
Ring, Retaining art. 0123-798
По запросу
22
Spacer, Pivot Idler Arm art. 1604-507
По запросу
23
Axle, Powder Metal art. 1604-181
По запросу
24
Шайба Arctic Cat art. 1604-187
от 368 ₽
25
Offset, Arm (Hex) - Assembly (inc. 26-28) art. 0704-981
По запросу
26
Втулка Arctic Cat art. 1604-202
По запросу
27
Screw, Cap art. 8020-138
По запросу
28
Nut, Lock art. 8048-426
По запросу
29
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
30
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
31
Болт art. 8002-224
По запросу
32
Болт 3/8-16x3.625 Arctic Cat art. 0623-793
от 2 100 ₽
33
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
34
Link, Rear Shock art. 0704-929
По запросу
35
Screw, Cap art. 8020-226
По запросу
36
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
37
Амортизатор задний Arctic Cat art. 2604-200
По запросу
38
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
39
Палец металлический Arctic Cat art. 1604-185
По запросу
