модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI SNO PRO 1.375 RED (S2004F7FE3USR)

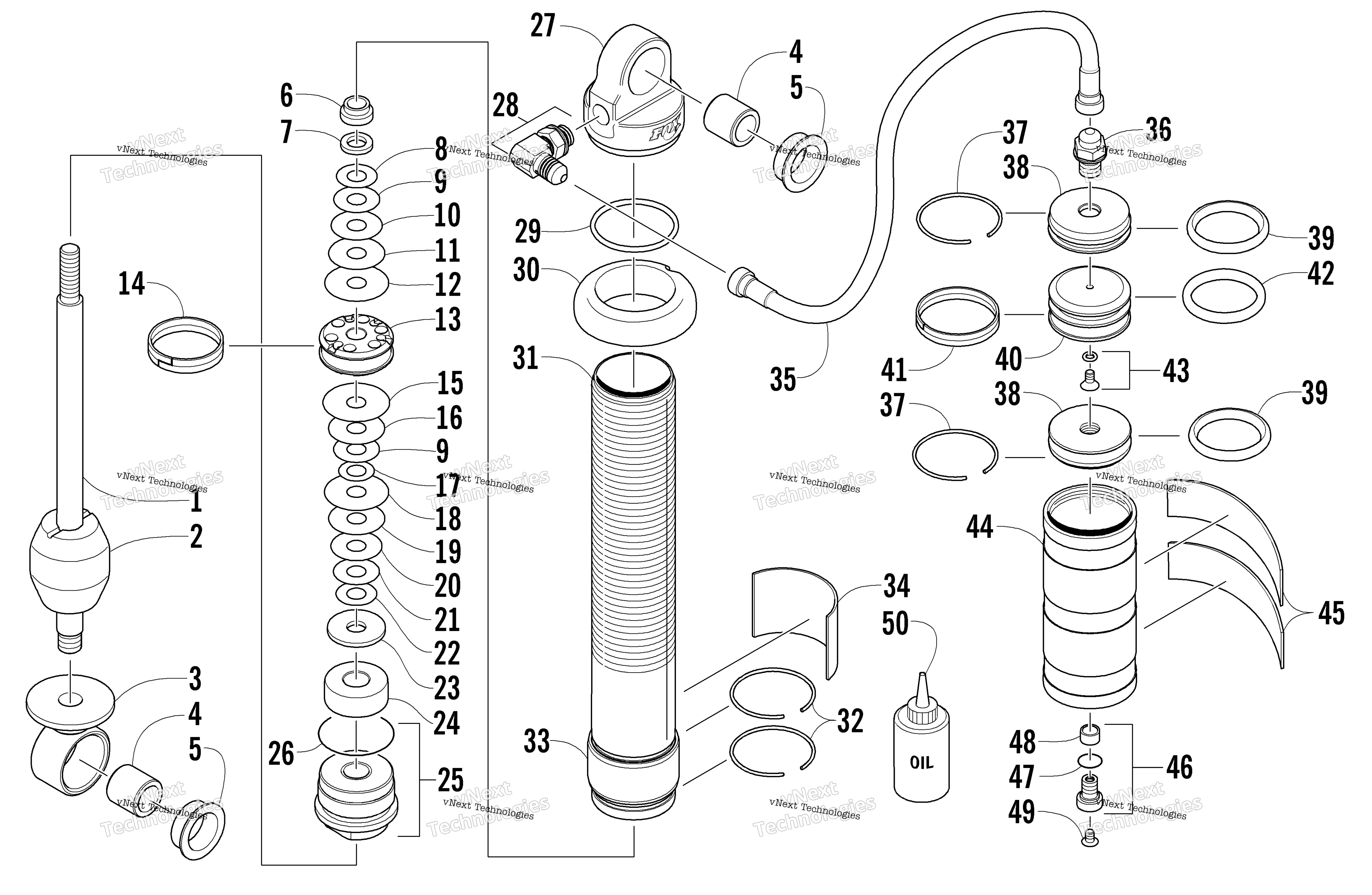

Схема передней части Suspension Shock Absorber для FIRECAT 700 EFI SNO PRO 1.375 RED (S2004F7FE3USR)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock, Ski - Left art. 1703-485
По запросу
0
Shock, Ski - Right art. 1703-484
По запросу
1
Rod, Shock art. 2603-192
По запросу
2
BUMPER,BLACK art. 2603-284
По запросу
3
EYELET,SHOCK-FR SUSP(FOX ONLY) art. 0603-910
По запросу
4
Втулка амортизатора Arctic Cat art. 1603-209
от 263 ₽
5
Втулка амортизатора Arctic Cat art. 0603-955
от 600 ₽
Аналог
Ремкомплект втулок амортизатора All Balls Arctic Cat
art. 22-10048
3 980 ₽
Требуется 4 шт.
Подписаться
6
Nut, Cap - Fox Shock art. 0603-301
По запросу
7
Washer, Backup art. 0603-389
По запросу
8
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
9
Valve, 0.900 x 0.010 in. art. 0603-338
По запросу
10
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
11
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
12
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
13
Piston Damping - 1.459 Bore -.093 Orifice art. 2603-309
По запросу
14
Strap, Piston art. 0603-292
По запросу
15
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
16
Valve, 1.100 x 0.006 (3/8 ID) art. 0603-342
По запросу
17
Valve, 0.700 x 0.012 in. art. 0603-878
По запросу
18
Valve, 1.250 x 0.008 (3/8 ID) art. 0603-346
По запросу
19
Valve, 1.100 x 0.008 in. art. 0603-343
По запросу
20
Valve, 1.000 x 0.008 in. art. 0603-340
По запросу
21
Valve, 0.900 x 0.008 in. art. 0603-337
По запросу
22
Valve, .800X.008 (3/8ID) art. 0603-334
По запросу
23
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
24
Spacer art. 2603-194
По запросу
25
Bearing - Assembly (inc. 26) art. 2604-413
По запросу
26
O-Ring art. 1604-420
По запросу
27
End Cap, Shock art. 2603-310
По запросу
28
Fitting, Elbow art. 2603-205
По запросу
29
O-Ring-End Cap art. 0603-438
По запросу
30
Nut, Spring Adjuster art. 2603-221
По запросу
31
Body, Shock art. 2603-222
По запросу
32
Retainer art. 2603-245
По запросу
33
Sleeve, Wear art. 2603-246
По запросу
34
Decal, Shock art. 2603-311
По запросу
35
Hose, Shock art. 2603-204
По запросу
36
Fitting, Straight art. 2603-206
По запросу
37
Ring, Retaining art. 0604-992
По запросу
38
End Cap, Reservoir art. 1603-936
По запросу
39
O-Ring art. 0603-671
По запросу
40
Piston, Floating - Assembly art. 2604-517
По запросу
41
Strap, Piston art. 1603-235
По запросу
42
O-Ring art. 1603-236
По запросу
43
Screw, Machine - w/O-Ring art. 1604-316
По запросу
44
Reservoir art. 1603-935
По запросу
45
Decal, Shock art. 2604-658
По запросу
46
Valve, Pressure - Assembly (inc. 47-48) art. 0703-341
По запросу
47
O-Ring art. 1604-318
По запросу
49
Screw, Valve art. 0624-097
По запросу
50
S/M SHOCK OIL-1 QUART art. 4639-366
По запросу
