модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI SNO PRO 1.375 RED (S2004F7FE3USR)

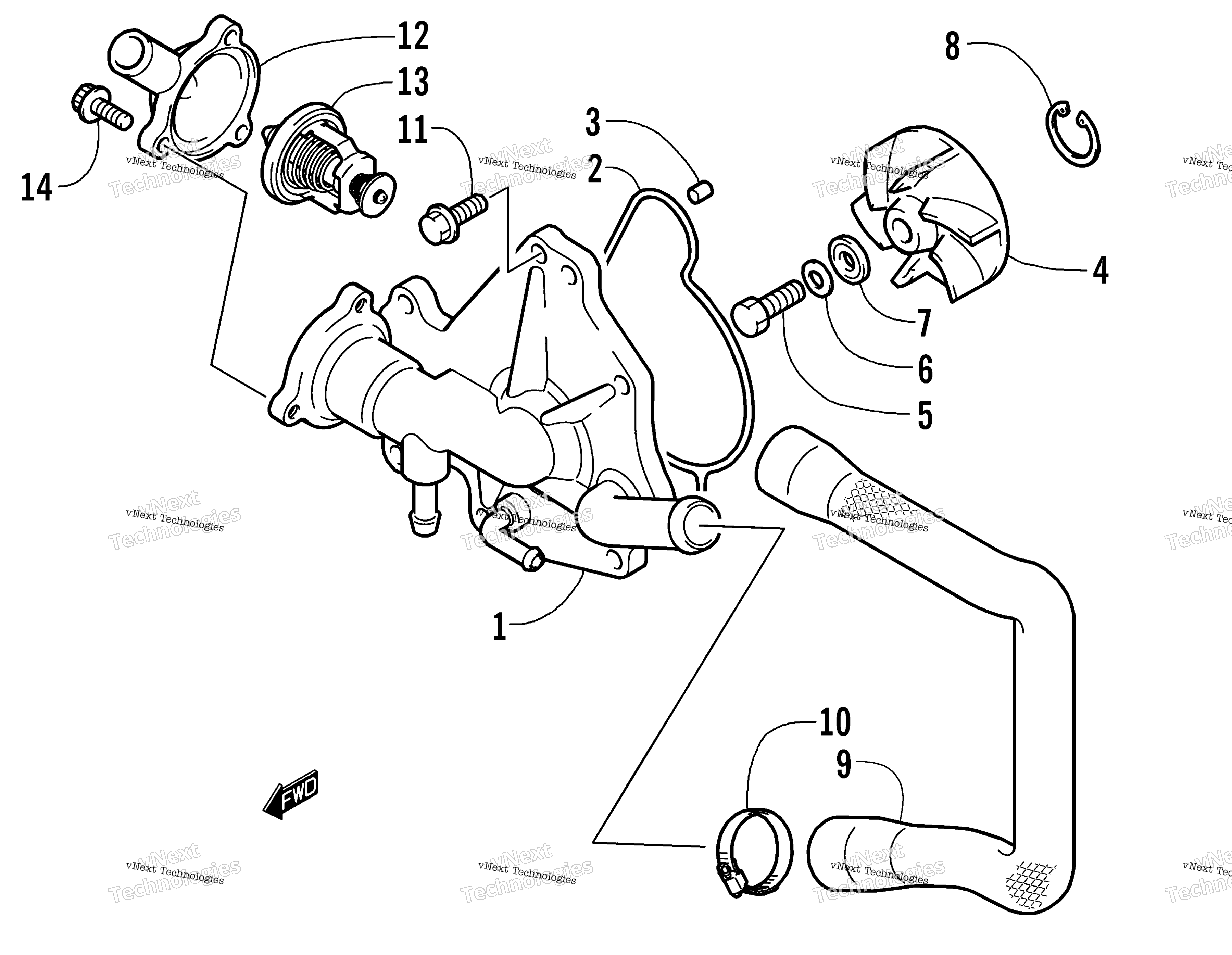

Схема системы охлаждения Pump And Thermostat для FIRECAT 700 EFI SNO PRO 1.375 RED (S2004F7FE3USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Water Pump art. 3006-355
По запросу
2
O-Ring art. 3006-356
По запросу
3
Pin, Dowel art. 3005-899
По запросу
4
Impeller, Water Pump art. 3005-697
По запросу
5
Bolt, Shaft art. 3003-426
По запросу
6
Washer art. 3003-432
По запросу
7
Washer, Shaft art. 3003-431
По запросу
8
Стопорное кольцо Arctic Cat art. 3007-714
от 683 ₽
9
Hose, Water Inlet art. 3006-521
По запросу
10
Хомут Arctic Cat art. 3006-324
от 987 ₽
11
Bolt art. 3007-409
По запросу
12
Cap, Thermostat art. 3006-914
По запросу
13
Термостат Arctic Cat art. 3007-041
от 12 485 ₽
14
Bolt, Thermostat Cap art. 3007-446
По запросу
