модель 2004 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI SNO PRO 1.375 RED (S2004F7FE3USR)

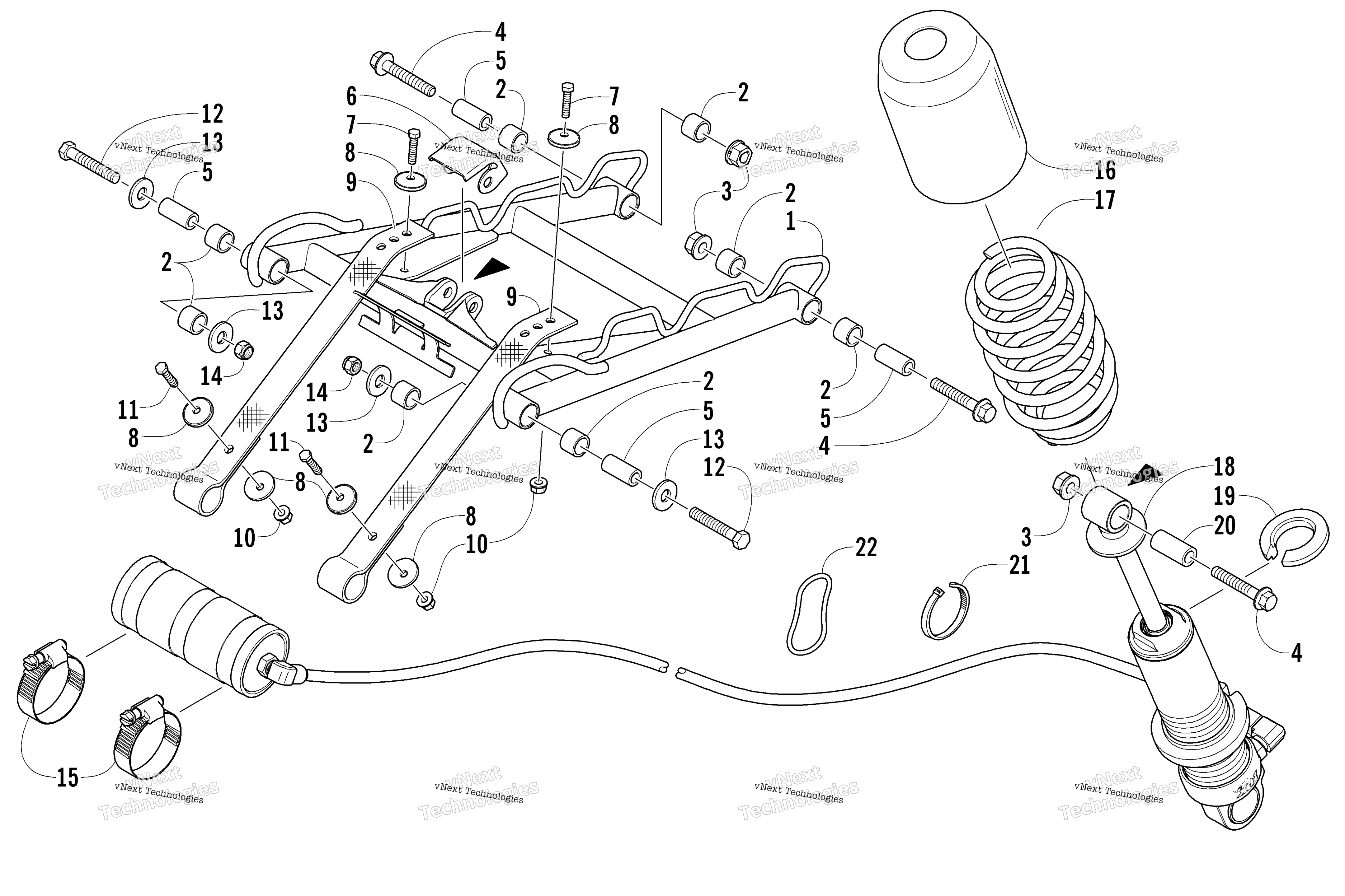

Схема задней части Suspension Front Arm Assembly для FIRECAT 700 EFI SNO PRO 1.375 RED (S2004F7FE3USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension (inc. 2) art. 1704-104
По запросу
2
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
3
Гайка Arctic Cat art. 8048-486
По запросу
4
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
5
Spacer art. 0104-629
По запросу
6
GUIDE,CENTER-FRT ARM-PTD BLK art. 2604-112
По запросу
7
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
8
Washer art. 0623-875
По запросу
9
Strap, Limiter art. 2604-140
По запросу
10
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
11
Screw, Cap art. 8002-043
По запросу
12
Screw, Cap art. 8002-229
По запросу
13
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
14
Гайка art. 8040-486
По запросу
15
Clamp art. 0214-025
По запросу
16
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
17
SPRING, FR ARM-170 LB-PTD BLK art. 0704-936
По запросу
18
Shock Absorber, Front Arm art. 1704-140
По запросу
19
Упор пружины амортизатора Arctic Cat art. 1603-890
от 1 796 ₽
20
Втулка Arctic Cat art. 1603-531
По запросу
21
Зажим Arctic Cat art. 0123-788
По запросу
22
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
Другие схемы модели
Задняя часть Suspension Front Arm Assembly
