модель 2004 года
- Модель Panther 570
- Код модели PANTHER 570 (S2004PADLXUSB)

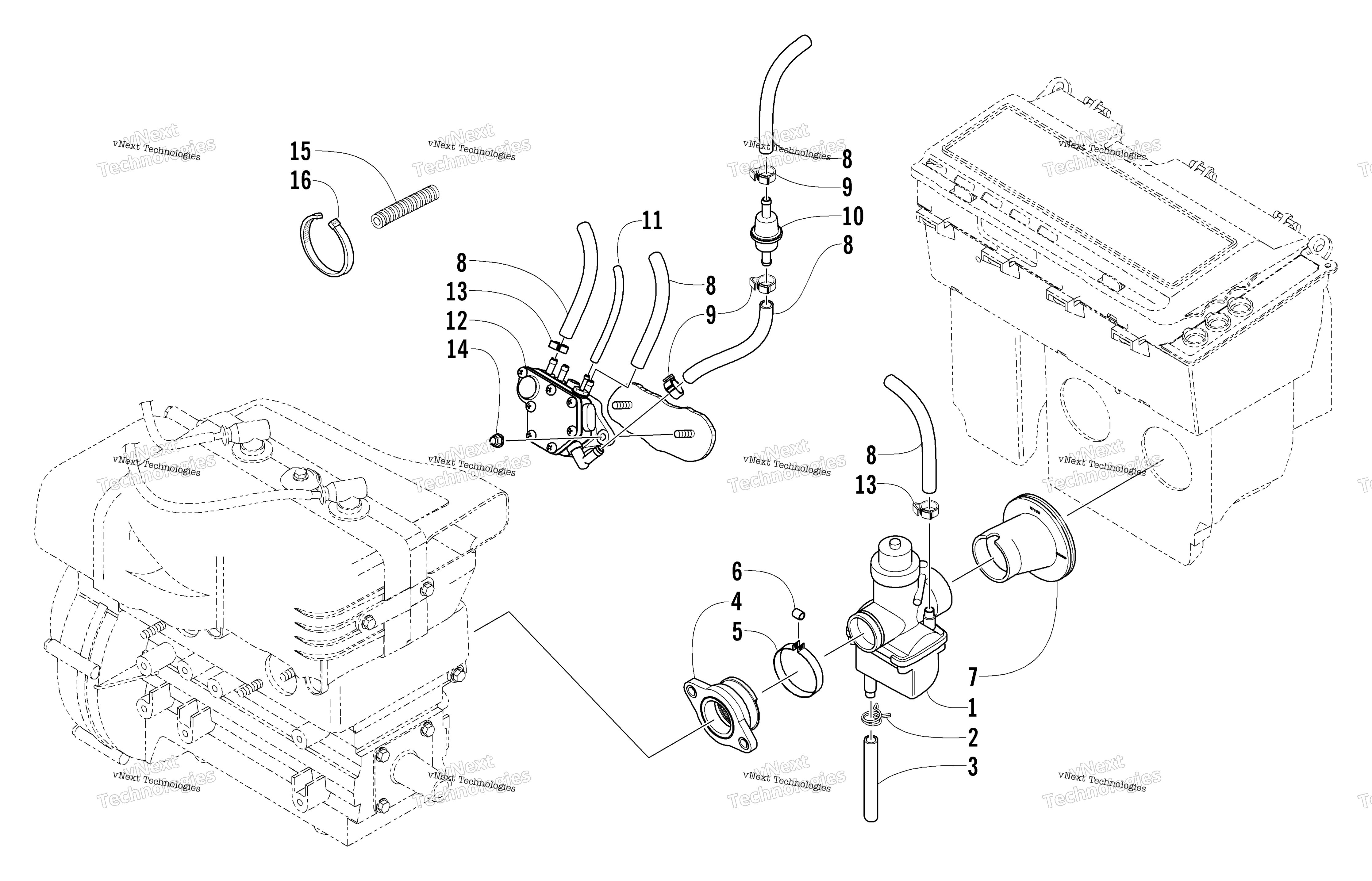

Схема карбюратора And Fuel Pump Assembly для PANTHER 570 (S2004PADLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly - VM34-588 art. 0770-622
По запросу
2
Clamp, Hose art. 0623-652
По запросу
3
Hose, Drain - 1.5 in. art. 0610-442
По запросу
4
Патрубок впускной Arctic Cat art. 0115-544
от 944 ₽
Аналог
Адаптор карбюратора Arctic Cat / Yamaha / Polaris / Ski-Doo
art. 07-100-13
944 ₽
Требуется 2 шт.
5
Clamp art. 0109-709
По запросу
6
Spacer art. 0670-210
По запросу
7
Boot, Air Silencer - Left art. 1670-263
По запросу
7
Boot, Air Silencer - Right art. 1670-310
По запросу
8
Hose - 50 ft art. 6101-009
По запросу
8
Hose - 100 ft art. 6101-001
По запросу
9
Clamp, Hose art. 0124-045
По запросу
10
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
11
Hose, Impulse - 25’ art. 0610-007
По запросу
12
Топливный насос Arctic Cat art. 1670-262
от 5 060 ₽
13
Clamp, 10mm art. 1623-042
По запросу
14
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
15
Loom, Protective - 10 ft art. 0716-558
По запросу
16
Tie, Cable - 4 in. art. 0123-811
По запросу
Другие схемы модели
Карбюратор And Fuel Pump Assembly
