модель 2004 года
- Модель Panther 570
- Код модели PANTHER 570 (S2004PADLXUSB)

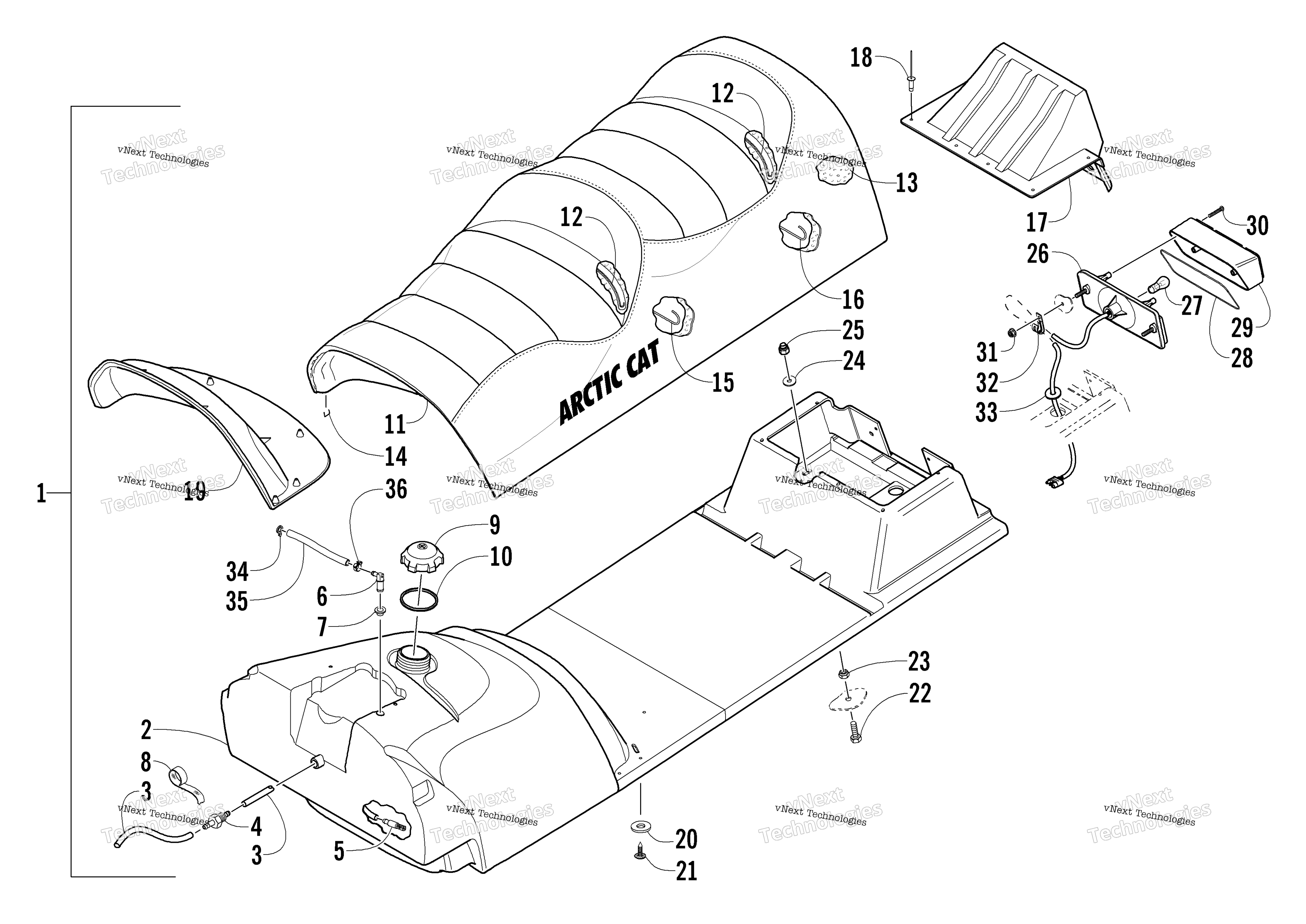

Схема топливный Tank, Seat, и Taillight узла для PANTHER 570 (S2004PADLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-21) art. 1718-539
По запросу
2
TANK,SP ASSY-04 PAN 570 (inc. 3-10) art. 0770-654
По запросу
3
Hose - 50 ft art. 6101-009
По запросу
3
Hose - 100 ft art. 6101-001
По запросу
4
OUTLET,GAS TANK art. 0670-042
По запросу
5
Strainer, Gas Tank art. 0510-358
По запросу
6
Fitting, Oil Tank art. 1670-494
По запросу
7
Grommet art. 1670-325
По запросу
8
Tape, Teflon art. 0670-289
По запросу
9
Cap, Gas Tank w/Seal (inc. 10) art. 0670-658
от 2 613 ₽
Аналог
2 613 ₽
Требуется 1 шт.
10
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
11
Cover, Seat (inc. 12) art. 2706-333
По запросу
12
Wire, Seat art. 3606-363
По запросу
13
Foam, Seat Cushion art. 0716-991
По запросу
14
Staple art. 0624-528
По запросу
15
Wire, Seat art. 2606-943
По запросу
16
Wire, Seat art. 2606-942
По запросу
17
Extension, Toolbox art. 1606-191
По запросу
18
Rivet art. 0623-853
По запросу
19
Insert, Seat Foam art. 1606-612
По запросу
20
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
21
Screw, Self-Tapping art. 0623-309
По запросу
22
Screw, Cap art. 8020-040
По запросу
23
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
24
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
25
Nut, Cap art. 0123-108
По запросу
26
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
27
Лампочка Arctic Cat art. 0109-460
от 221 ₽
28
Gasket, Taillight Lens art. 0609-092
По запросу
29
Стекло заднего фонаря art. 0609-090
По запросу
30
Screw, Retaining art. 0609-093
По запросу
31
Nut art. 0623-038
от 110 ₽
32
Зажим Arctic Cat art. 1623-984
По запросу
33
Seal, Foam - Seat-Base art. 0617-136
По запросу
34
Clip, Routing Optional art. 0623-101
По запросу
35
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
35
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
36
Хомут Arctic Cat art. 0623-063
от 683 ₽
