модель 2004 года
- Модель Panther 570
- Код модели PANTHER 570 (S2004PADLXUSB)

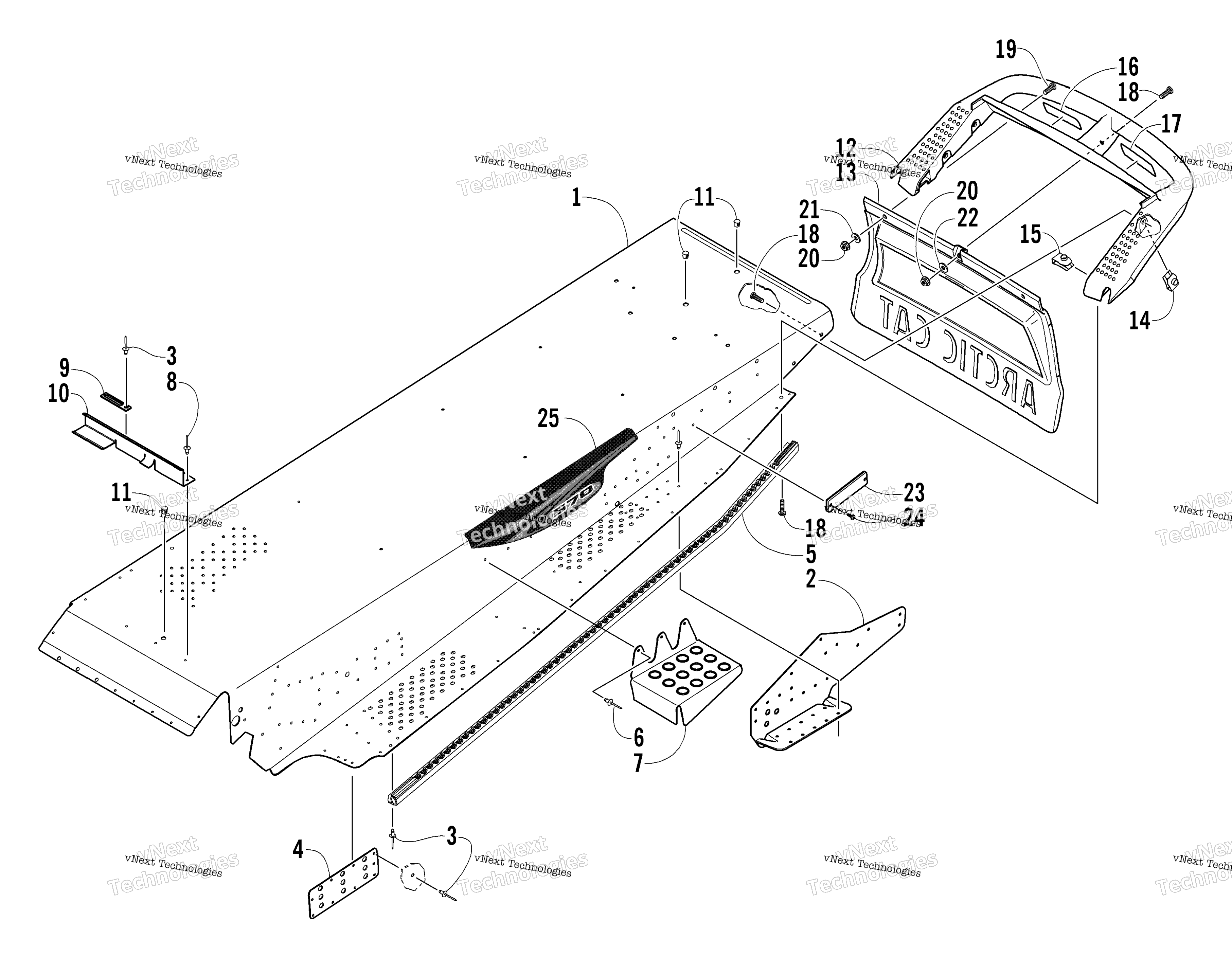

Схема tunnel и задний Bumper для PANTHER 570 (S2004PADLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-3) art. 1718-540
По запросу
2
Bracket, Suspension Mounting - Right art. 0716-868
По запросу
2
Bracket, Suspension Mounting - Left art. 0716-869
По запросу
3
Rivet, Solid art. 0123-418
По запросу
3
Rivet, Solid art. 0623-072
По запросу
3
Rivet Optional art. 8060-506
По запросу
4
PLATE,BODY-REINFORCEMENT-PTD BLK art. 2706-111
По запросу
5
Roll, Tunnel - Right art. 2706-118
По запросу
5
Roll, Tunnel - Left art. 2706-119
По запросу
6
Клепка Arctic Cat art. 8060-504
от 116 ₽
7
Footrest, Rear - Right art. 2706-386
По запросу
7
Footrest, Rear - Left art. 2706-387
По запросу
8
Rivet art. 0623-166
По запросу
9
Зажим Arctic Cat art. 1623-984
По запросу
10
BRKT, MAIN HARNESS PROTECTOR-PTD BLK art. 0707-704
По запросу
11
Plug art. 0623-562
По запросу
12
Bumper, Rear art. 1606-200
По запросу
13
Snowflap art. 1606-507
По запросу
14
U-Nut art. 0623-771
По запросу
15
U-Nut art. 0623-427
По запросу
16
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
17
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
18
Screw, Machine art. 8017-580
По запросу
19
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
20
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
21
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
22
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
23
Reflector - Red art. 0606-029
По запросу
24
Clip, Retaining art. 0623-269
По запросу
25
Decal, Tunnel - Left art. 5611-399
По запросу
25
Decal, Tunnel - Right art. 5611-398
По запросу
