модель 2005 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2005BCFWTUSS)

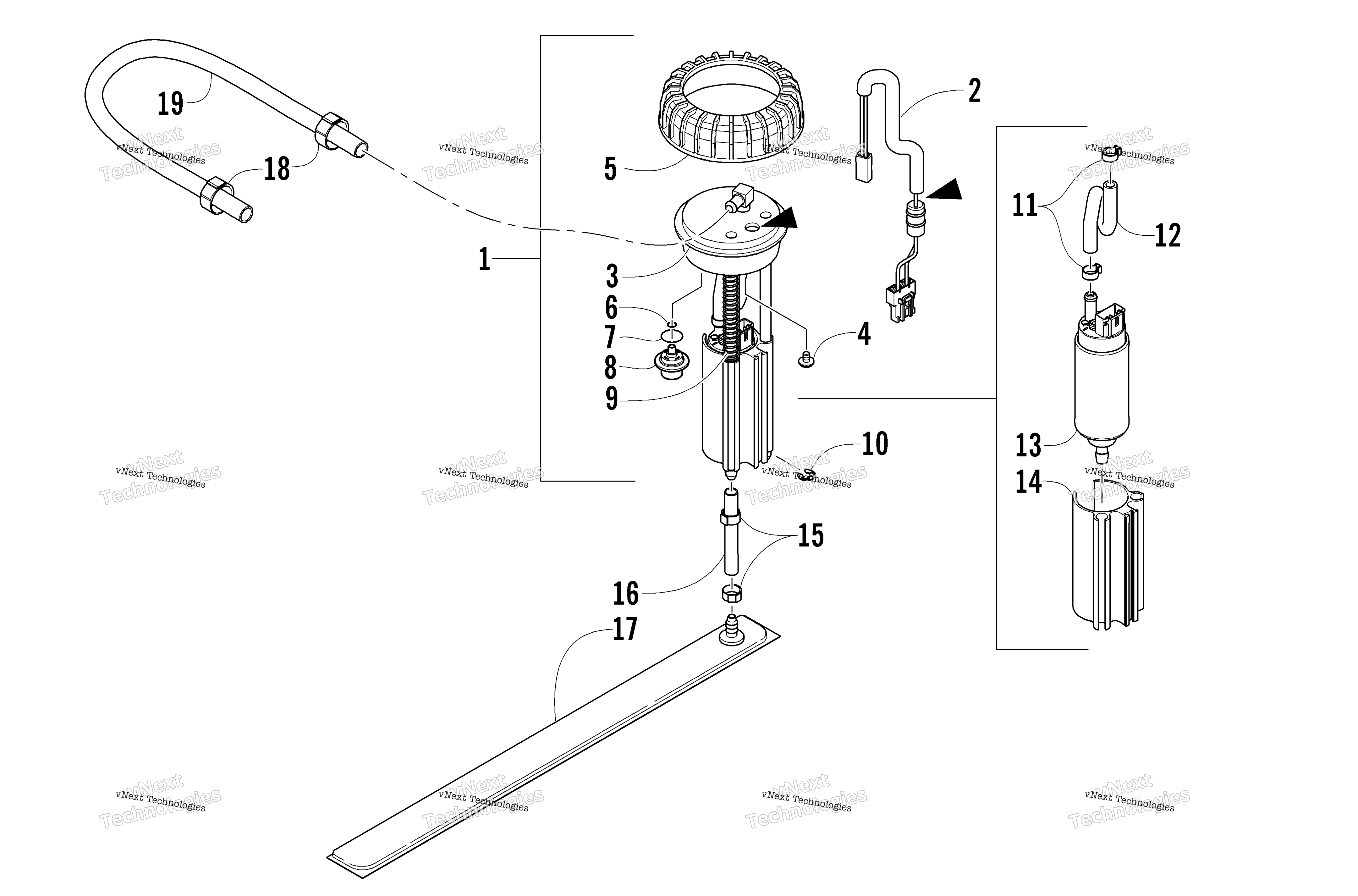

Схема топливной системы Pump Assembly для BEARCAT WIDE TRACK (S2005BCFWTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Fuel - Assembly (inc. 2-14) art. 1670-598
По запросу
2
Harness, Fuel Pump art. 1670-664
По запросу
3
Seal, Fuel Pump Housing art. 1670-118
По запросу
4
Screw, Machine - Harness art. 1670-412
По запросу
5
Nut, Retaining - Fuel Pump art. 1670-119
По запросу
6
O-Ring, Small art. 1670-532
По запросу
7
O-Ring, Large art. 1670-533
По запросу
8
Regulator, Pressure art. 1670-536
По запросу
9
Spring, Fuel Pump Assembly art. 1670-156
По запросу
10
Ring, Retaining art. 1670-244
По запросу
11
Clamp, Hose art. 1670-520
По запросу
12
Hose, Fuel Pump - Top art. 1670-521
По запросу
13
Pump, Fuel art. 1670-531
По запросу
14
Housing, Fuel Pump art. 1670-413
По запросу
15
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
16
Hose, Gasline art. 0610-540
По запросу
17
Фильтр топливный в бензобак Arctic Cat art. 1670-525
По запросу
18
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
19
Hose, Fuel - 10 ft art. 0610-075
По запросу
