модель 2005 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2005BCFWTUSS)

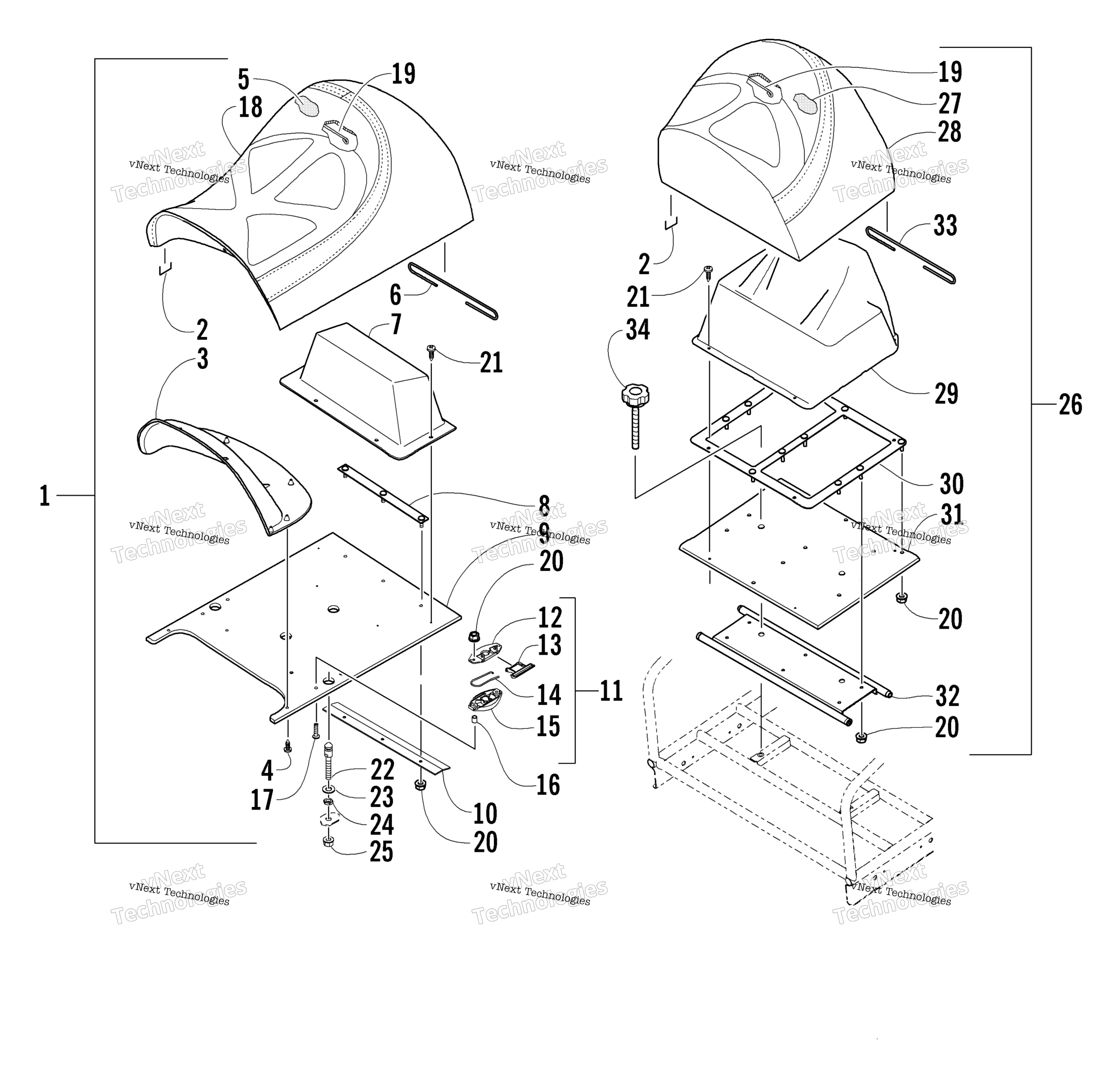

Схема сиденья Assembly для BEARCAT WIDE TRACK (S2005BCFWTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly - Front (inc. 2-18, one No. 19, seven No. 20, and four No. 21) art. 1718-764
По запросу
2
Staple art. 0624-528
По запросу
3
Insert, Seat Foam art. 1606-612
По запросу
4
Screw, Self-Tapping art. 0623-309
По запросу
5
+ Foam, Seat Cushion - Front art. 2706-611
По запросу
6
Wire, Seat art. 2606-943
По запросу
7
Extension, Toolbox art. 2606-550
По запросу
8
Plate, Stud art. 2706-038
По запросу
9
Base, Seat art. 2606-467
По запросу
10
Plate, Seat Hook art. 2606-688
По запросу
11
Latch, Seat - Assembly (inc. 12-15) art. 2706-164
По запросу
12
COVER,LATCH-SEAT art. 1673-635
По запросу
13
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
14
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
15
BACK,LATCH-SEAT art. 1673-634
По запросу
16
Spacer art. 1623-111
По запросу
17
Screw, Machine art. 0623-060
По запросу
18
Cover, Seat (inc. one No. 19) art. 2706-655
По запросу
19
Wire, Seat art. 3606-363
По запросу
20
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
21
Винт Arctic Cat art. 2623-164
от 368 ₽
22
Stud, Seat art. 1623-345
По запросу
23
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
24
NUT, WHEEL MOUNTING-Z&C art. 0423-322
По запросу
25
Nut art. 1623-083
По запросу
26
Complete Seat Assembly - Passenger (inc. 2, one No. 19, ten No. 20, four No. 21, and 27-33) art. 1718-765
По запросу
27
FOAM, SEAT-PASSENGER art. 3706-312
По запросу
28
Cover, Seat (inc. one No. 19) art. 2706-654
По запросу
29
Extension, Toolbox art. 2606-754
По запросу
30
Plate, Stud art. 1706-962
По запросу
31
Base, Seat art. 2606-468
По запросу
32
Mount, Backrest art. 1706-960
По запросу
33
Wire, Seat art. 2606-942
По запросу
34
Болт крепления сиденья 5/16-18 x 3.5 Arctic Cat WT-660 art. 2606-822
от 2 006 ₽
