модель 2005 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2005BCFWTUSS)

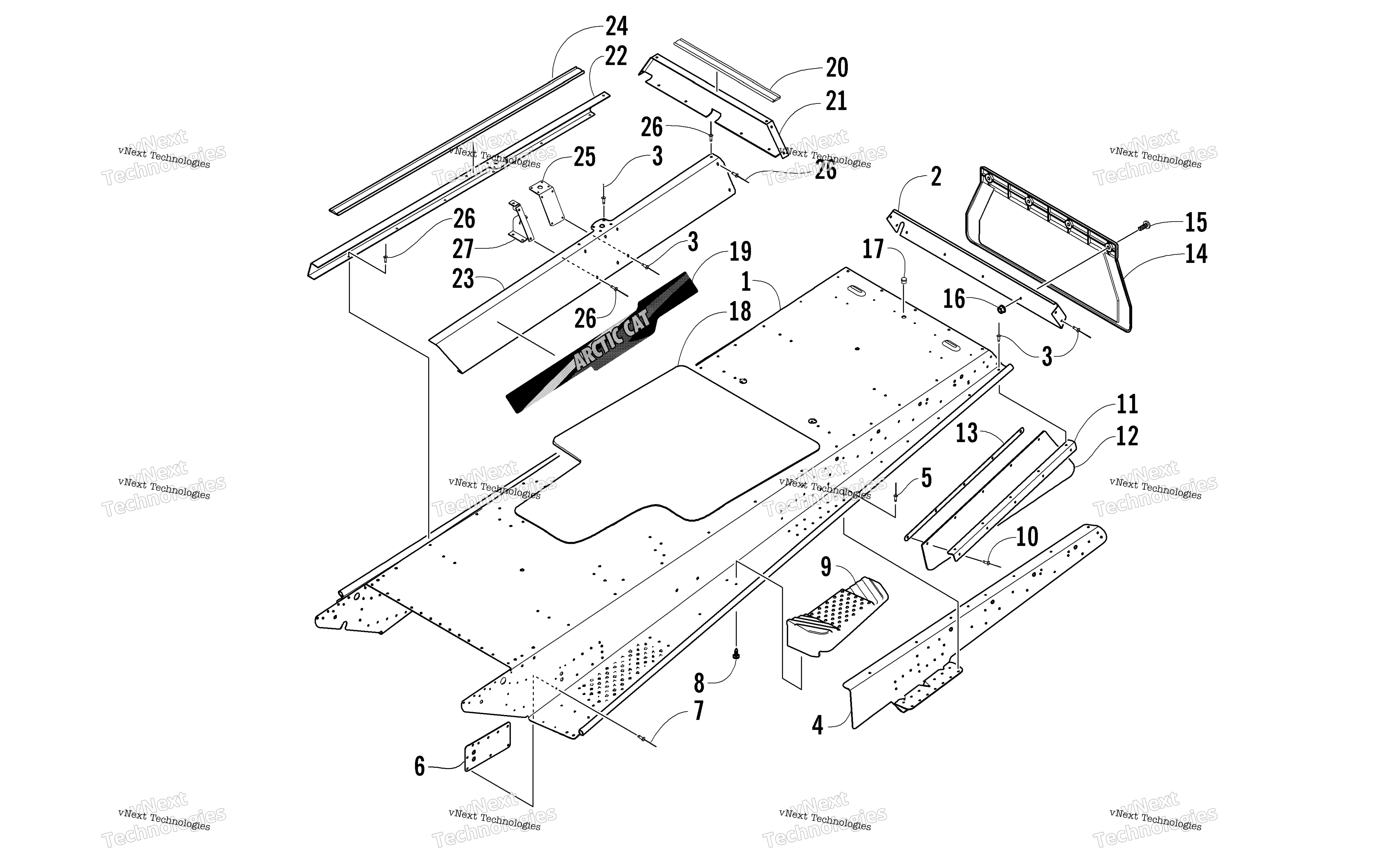

Схема Tunnel узла для BEARCAT WIDE TRACK (S2005BCFWTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-5) art. 1718-362
По запросу
2
Plate, End - Tunnel art. 2706-288
По запросу
3
Клепка Arctic Cat art. 8060-504
от 116 ₽
4
Bracket, Suspension Mounting - Right art. 0707-752
По запросу
4
Bracket, Suspension Mounting - Left art. 0707-751
По запросу
5
Rivet, Solid art. 0123-418
По запросу
6
PLATE,BODY REINF-PTD BLK art. 2706-277
По запросу
7
Rivet, Solid art. 0623-072
По запросу
8
Screw, Self-Tapping art. 0623-057
По запросу
9
Footrest, Rear - Right art. 1606-478
По запросу
9
Footrest, Rear - Left art. 1606-479
По запросу
10
Rivet art. 8060-428
По запросу
11
Retainer, Side Snowflap art. 2706-179
По запросу
12
Snowflap, Side art. 0616-660
По запросу
13
Strap, Side Snowflap art. 0616-709
По запросу
14
Брызговик art. 3606-740
По запросу
15
Screw, Machine art. 8017-580
По запросу
16
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
17
Plug art. 0623-562
По запросу
18
Pad, Toolbox art. 2606-748
По запросу
19
Decal, Tunnel - Left art. 6611-155
По запросу
19
Decal, Tunnel - Right art. 6611-154
По запросу
20
Seal, Seat-Base art. 2606-924
По запросу
21
Plate, Seat Riser - Rear art. 2706-283
По запросу
22
Plate, Seat Riser - Right art. 2706-914
По запросу
23
Plate, Seat Riser - Left art. 2706-915
По запросу
24
Seal, Seat-Base art. 2606-923
По запросу
25
Bracket, Riser Reinforcement art. 2706-282
По запросу
26
Заклепка Arctic Cat art. 8060-706
от 116 ₽
27
Bracket, Mounting - Tank Hold-Down - Left art. 2706-281
По запросу
27
Bracket, Mounting - Tank Hold-Down - Right art. 2706-280
По запросу
