модель 2005 года
- Модель M-5
- Код модели M5 141 GREEN (S2005M5C1CUSG)

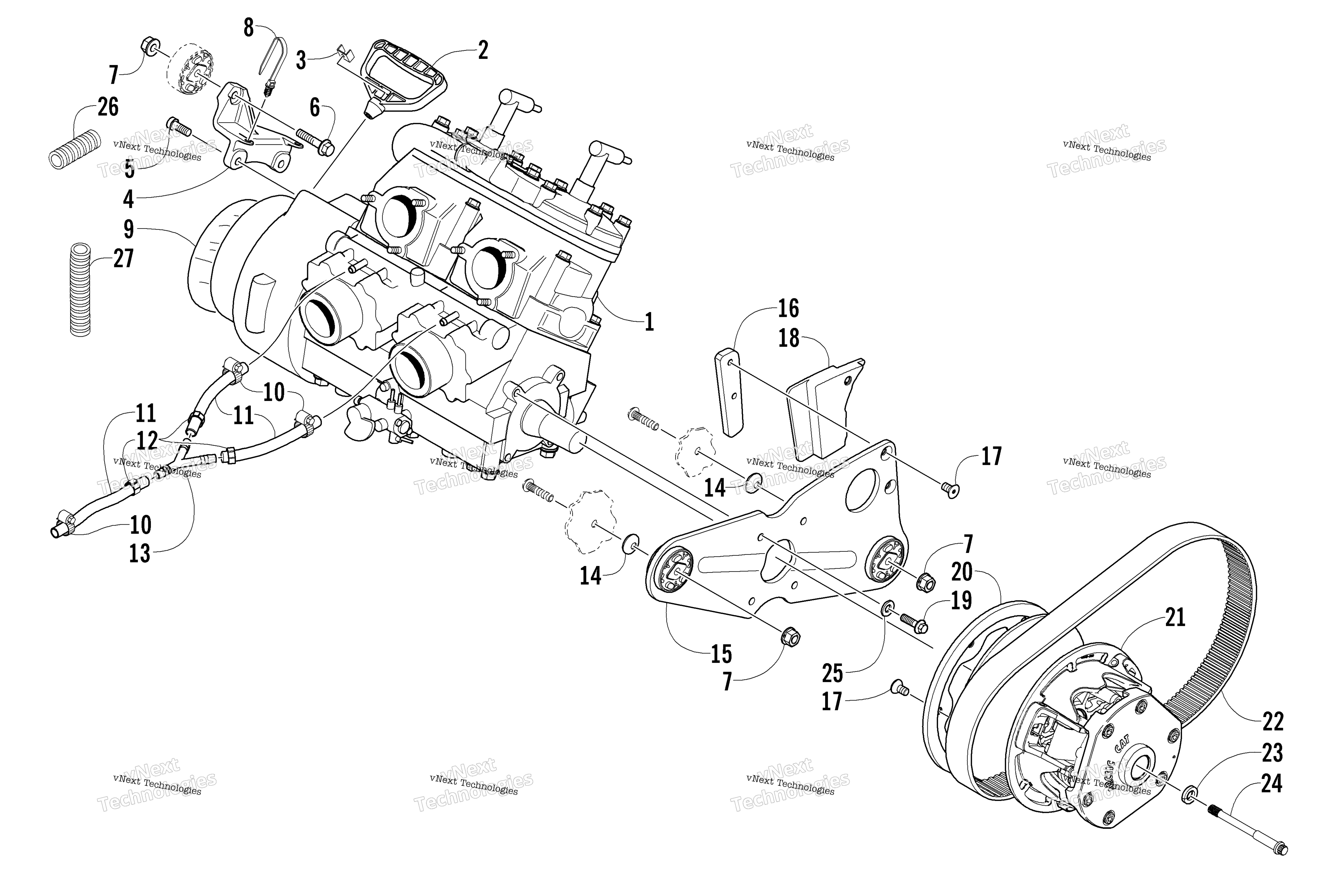

Схема двигателя And Related Parts для M5 141 GREEN (S2005M5C1CUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AW50L4 art. 0662-415
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Bracket, Engine Mounting - Right art. 0708-461
По запросу
5
Screw, Cap art. 8413-830
По запросу
6
Screw, Cap art. 8020-136
По запросу
7
Гайка Arctic Cat art. 8047-426
По запросу
8
Tie, Cable - Push Mount art. 0623-677
По запросу
9
Foil, Protective art. 1670-328
По запросу
10
Clamp, Hose art. 0623-373
По запросу
11
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
12
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
13
Y-Fitting art. 1670-596
По запросу
14
Washer, Spring art. 0623-987
По запросу
15
Bracket, Engine Mounting - Left (inc. 16 and two No. 17) art. 0708-442
По запросу
16
Spacer, Torque Bumper art. 0608-430
По запросу
17
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
18
Bumper, Torque art. 0608-433
По запросу
19
Screw, Cap art. 8413-825
По запросу
20
RING,CLUTCH DAMPER-MAGNESIUM art. 0645-443
По запросу
21
Clutch, Drive - UNCAL-8.25 30MM/S art. 0746-838
По запросу
22
Ремень вариатора Arctic Cat art. 0627-036
По запросу
23
Washer, High Collar art. 0623-210
По запросу
24
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
25
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
26
Conduit, Flexible - 4 in. art. 0619-619
По запросу
27
Conduit #REF! art. 0619-994
По запросу
