модель 2005 года
- Модель M-5
- Код модели M5 141 GREEN (S2005M5C1CUSG)

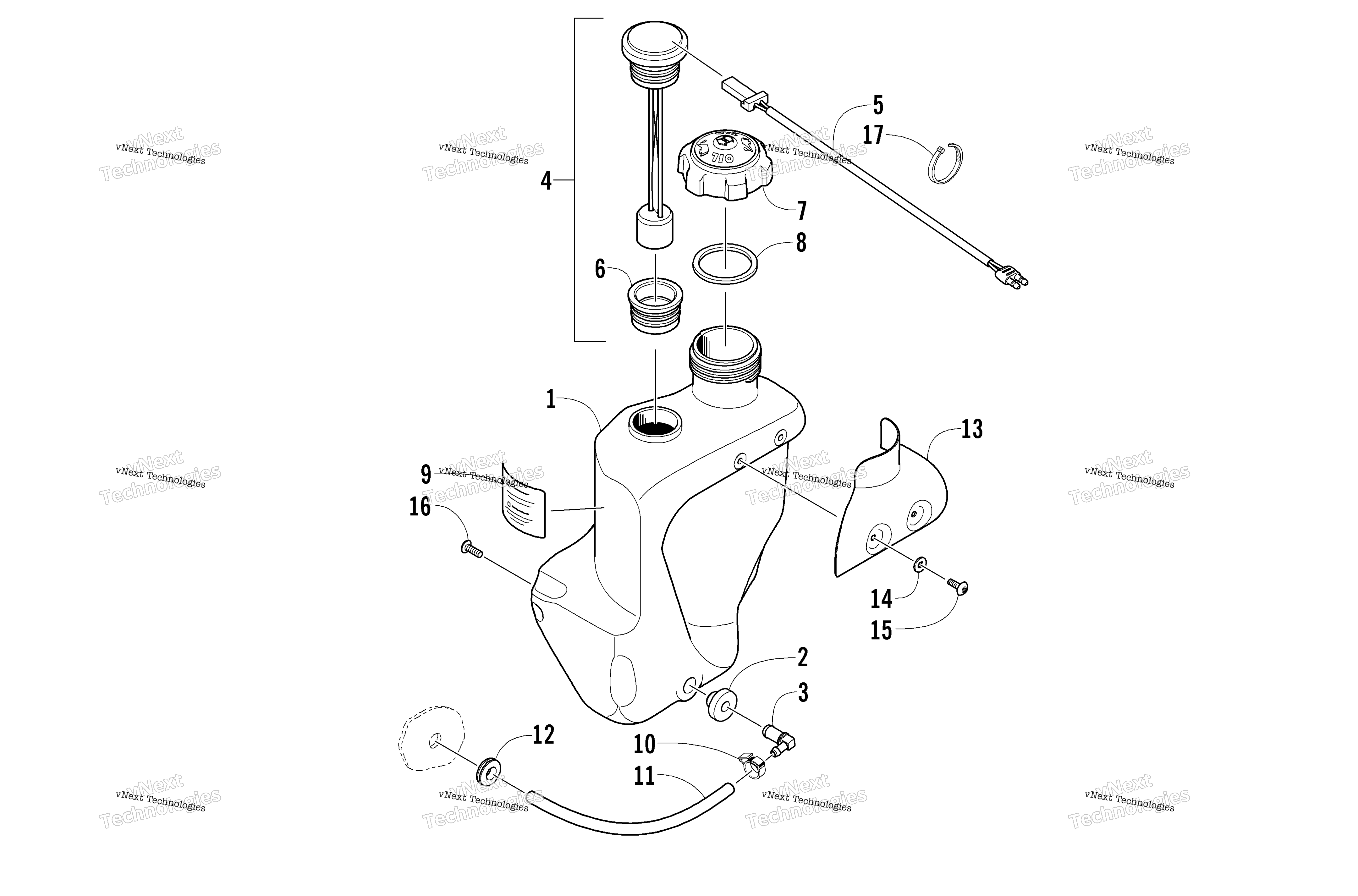

Схема масляный Tank Assembly для M5 141 GREEN (S2005M5C1CUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
TANK,OIL-CLEAR art. 1670-930
По запросу
2
Grommet art. 1670-325
По запросу
3
Fitting, Oil Tank art. 1670-481
По запросу
4
Sensor, Oil Level - Rotary - w/Seal (inc. 5-6) art. 0609-503
По запросу
5
Switch, Oil Sensor - w/Harness art. 0609-518
По запросу
6
Seal, Grommet - Oil Sensor art. 0609-237
По запросу
7
Крышка масляного бачка Polaris art. 2670-643
По запросу
8
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
9
Decal, Oil Tank art. 4611-532
По запросу
10
Clamp, Hose art. 0124-045
По запросу
11
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
11
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
12
Grommet art. 1623-256
По запросу
13
Shield, Heat art. 3606-982
По запросу
14
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
15
Screw, Machine art. 8017-395
По запросу
16
Screw, Machine art. 8017-577
По запросу
17
Tie, Cable - 4 in. art. 0123-811
По запросу
