модель 2005 года
- Модель M-5
- Код модели M5 141 GREEN (S2005M5C1CUSG)

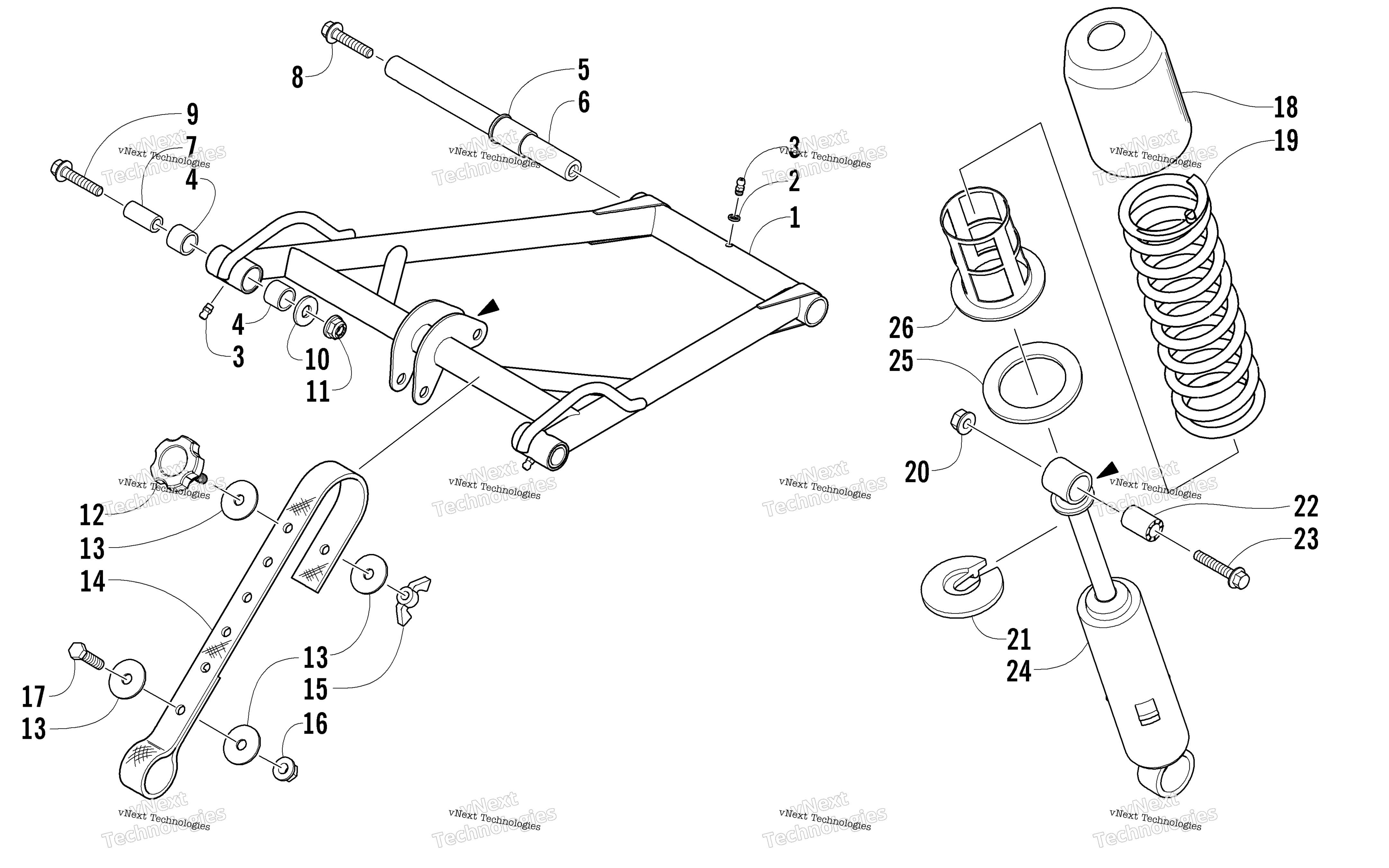

Схема задней части Suspension Front Arm Assembly для M5 141 GREEN (S2005M5C1CUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM,FRONT-L/W-FAB(PLATINUM) (inc. 2-5) art. 1704-448
По запросу
2
WASHER- GREASE FITTING art. 1623-011
По запросу
3
Фиттинг art. 1623-010
По запросу
4
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
5
Bushing, Front Arm art. 2604-128
По запросу
6
Axle, Aluminum art. 2604-591
По запросу
7
Ось рычага Arctic Cat art. 1604-162
от 2 006 ₽
8
Screw, Cap art. 8020-223
По запросу
9
Screw, Cap art. 8020-229
По запросу
10
Washer art. 0114-197
По запросу
11
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
12
Knob, Adjuster art. 1623-044
По запросу
13
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
14
Strap, Limiter art. 2604-657
По запросу
15
Nut, Wing art. 0623-325
По запросу
16
Nut, Lock art. 8047-366
По запросу
17
Screw, Cap art. 8002-043
По запросу
18
Кожух пружины амортизатора Arctic Cat art. 0604-590
По запросу
19
Spring, Compression art. 1704-259
По запросу
20
Гайка Arctic Cat art. 8048-486
По запросу
21
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 1 шт.
Подписаться
22
Втулка Arctic Cat art. 1603-531
По запросу
23
Screw, Cap art. 8020-226
По запросу
24
Shock Absorber, Front Arm art. 2604-741
По запросу
25
Retainer, Spring art. 2603-532
По запросу
26
Sleeve, Wear art. 2603-534
По запросу
