модель 2005 года
- Модель ZR900
- Код модели ZR 900 BLACK (S2005ZRJCAUSB)

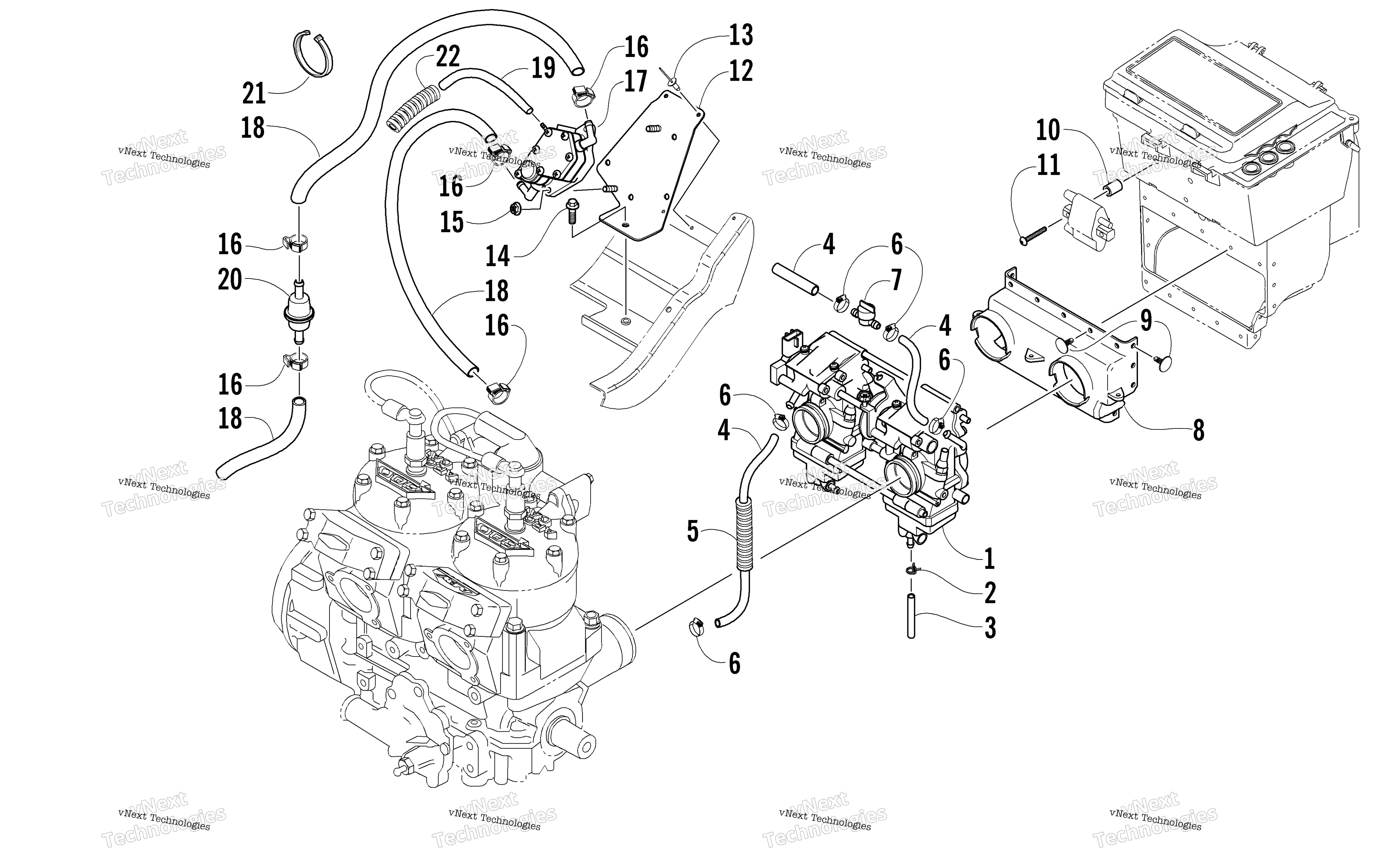

Схема карбюратора And Fuel Pump Assembly для ZR 900 BLACK (S2005ZRJCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor, TM40-B283 art. 1670-570
По запросу
2
Clamp, Hose art. 0623-652
По запросу
3
Hose, Drain - 1.5 in. art. 0610-442
По запросу
4
Hose - 25 ft. art. 0610-513
По запросу
5
Conduit, Flexible - 5 ft art. 0619-776
По запросу
6
Clamp, Hose art. 0623-373
По запросу
7
Valve, Shut-Off art. 1670-111
По запросу
8
Boot, Carburetor art. 1670-306
По запросу
9
Clip, Retaining art. 0623-165
По запросу
10
Spacer art. 1623-045
По запросу
11
Болт Arctic Cat art. 8017-406
от 168 ₽
12
Plate, Mounting - Fuel Pump art. 0770-497
По запросу
13
Rivet art. 0623-149
По запросу
14
Screw, Cap art. 8020-040
По запросу
15
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
16
Clamp, Hose art. 0124-045
По запросу
17
Pump, Fuel art. 1670-161
По запросу
18
Hose - 50 ft art. 6101-009
По запросу
18
Hose - 100 ft art. 6101-001
По запросу
19
Hose, Impulse - 25’ art. 0610-007
По запросу
20
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
21
Tie, Cable - 4 in. art. 0123-811
По запросу
22
Loom, Protective - 10 ft art. 0716-558
По запросу
Другие схемы модели
Карбюратор And Fuel Pump Assembly
