модель 2005 года
- Модель ZR900
- Код модели ZR 900 BLACK (S2005ZRJCAUSB)

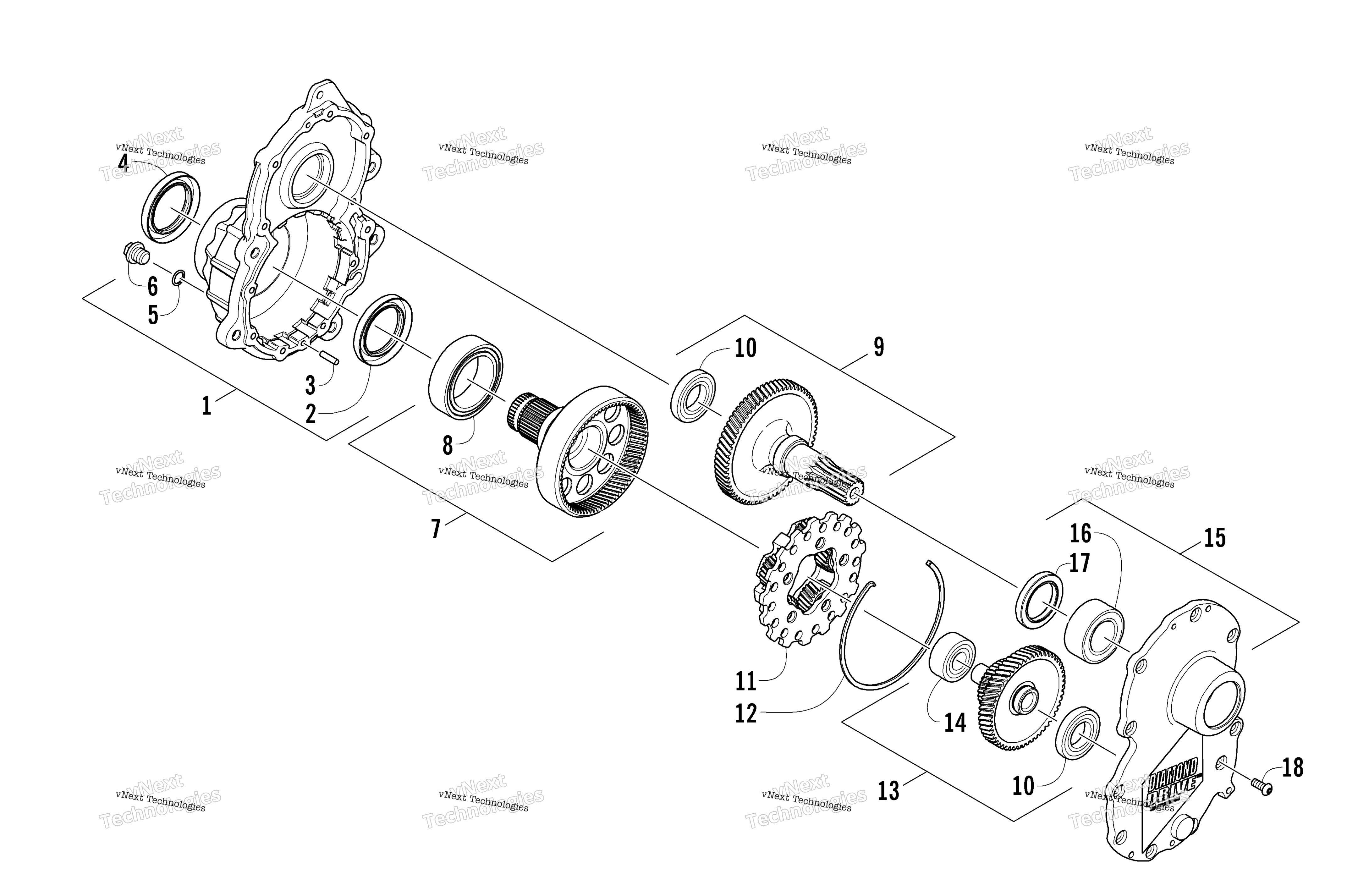

Схема картера редуктора Assembly для ZR 900 BLACK (S2005ZRJCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
CASE, GEAR - ASSY (inc. 2-6) art. 0702-662
По запросу
2
Seal art. 1602-344
По запросу
3
Pin, Dowel art. 1602-345
По запросу
4
Сальник Arctic Cat art. 2602-159
от 3 371 ₽
5
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
6
Plug, Drain art. 0623-293
По запросу
7
KIT,RING GEAR (inc. 8) art. 0702-928
По запросу
8
Bearing - Peer art. 1602-980
По запросу
9
Shaft, Input - 66T (inc. one No. 10) art. 0702-697
По запросу
10
Подшипник Arctic Cat art. 1602-981
от 4 179 ₽
11
Gear, Planetary art. 1602-349
По запросу
12
Ring, Retaining - Planetary Gear art. 1602-731
По запросу
13
GEAR,TRANSFER-54T/34T-FWD-SPLINED-ASSY (inc. one No. 10 and 14) art. 1702-101
По запросу
14
Bearing art. 1602-348
По запросу
15
Cover, Gearcase (inc. 16-17) art. 0702-664
По запросу
16
Bearing art. 1602-341
от 4 179 ₽
17
Seal, Oil art. 1602-342
По запросу
18
Screw, Machine art. 1623-075
По запросу
702
Gearcase, Drive - Assembly - 66T/54T 5P art. 0702-794
По запросу
3639
Fluid, Gearcase - Case art. 4639-025
По запросу
